Гідравлічний привід робочих органів машини

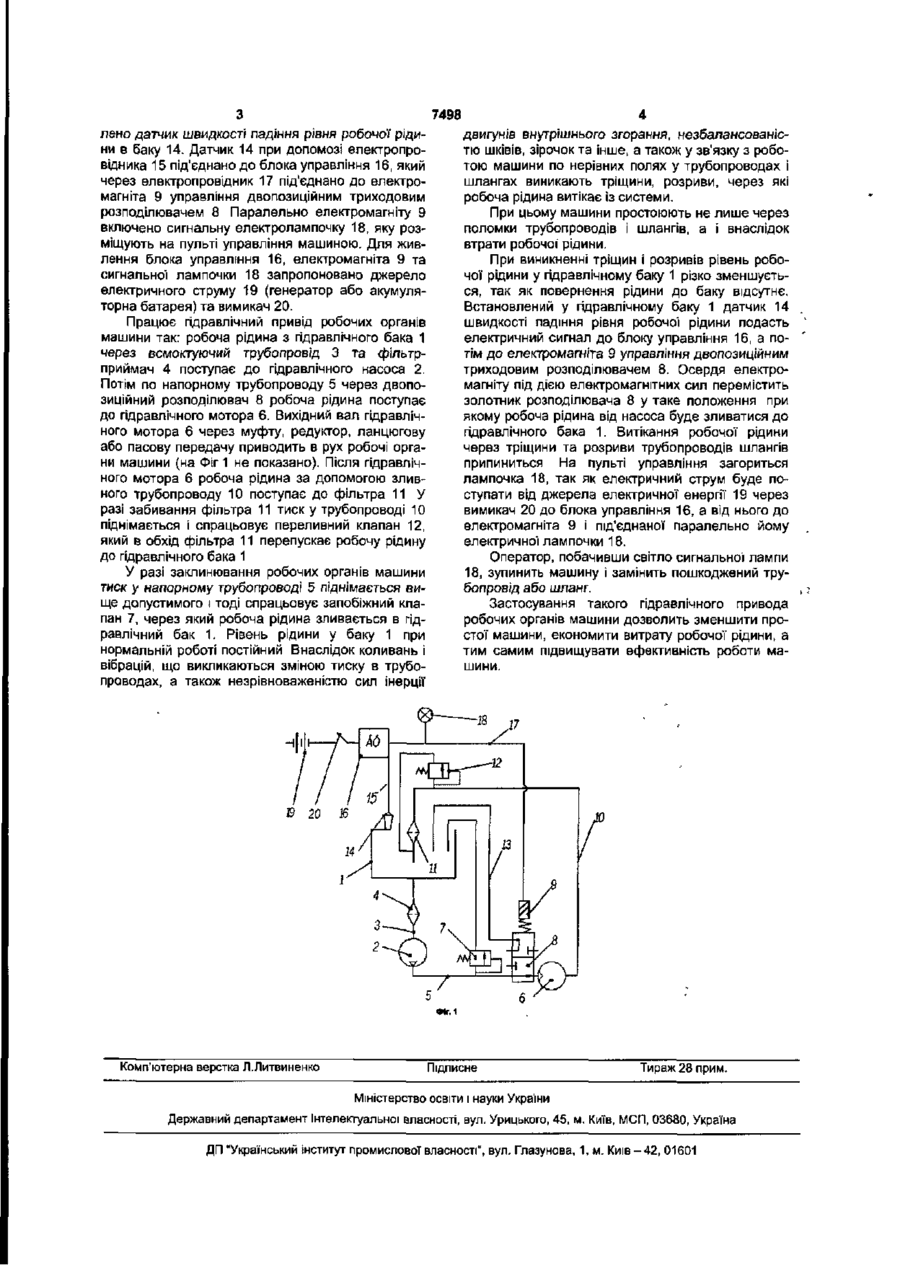

Гідравлічний привід робочих органів машини, що містить гідравлічний бак, насос, гідромотор, запобіжний і переливні клапани, фільтри робочої' рідини та трубопроводи і шланги, який відрізня Корисна модель належить до галузі механізації виробничих процесів у рослинництві, зокрема до приводів робочих органів машин і може застосовуватись в інших галузях машинобудування. Відомі гідравлічні приводи робочих органів машин, які складаються з гідравлічного насоса, гідробака, фільтра, трубопроводів і шлангів, запобіжного та перепускних клапанів [Гидроприводы сельскохозяйственных машин. /Под ред. И.А. Немировського. -К.: Техника, 1979. -139с]. Недоліком таких приводів є те, що при роботі на мобільних сільськогосподарських машинах внаслідок коливань та вібрацій трубопроводів, що викликаються змінами тиску, а також коливаннями корпусів сільськогосподарських машин у трубопроводах виникають тріщини і розриви, через які робоча рідина виливається із системи. В основу корисної моделі покладено завдання створити такий гідравлічний привід робочих органів машин, у якому в разі розривів трубопроводів та шлангів робоча рідина не поступала до тріщин і розривів, а подавалась по замкнутому колу знову до гідравлічного бака. Поставлене корисною моделлю завдання досягається тим, що до складу гідравлічного приводу робочих органів, що містить гідравлічний бак, насос, гідромотор, запобіжний і переливний клапани, фільтри робочої рідини та трубопроводи і шланги, згідно корисної" моделі гідравлічний бак укомплектований датчиком швидкості падіння рівня робочої рідини, а до складу гідроприводу додатково вклю ється тим, що гідравлічний бак укомплектований датчиком швидкості падіння рівня рідини, а до складу гідравлічного приводу додатково включено двопозиційний розподілювач робочої рідини з управлінням електромагнітом, сигнал керування яким надходить від блока управління, який з'єднано системою електропровідників з датчиком швидкості падіння рівня робочої рідини в гідравлічному баку та з двопозиційним розподілювачем, джерелом живлення електричною енергією та сигнальною електролампочкою. чено двопозиційний розподілювач робочої рідини з управлінням електромагнітом, сигнал керування яким від блоку управління та який з'єднано системою електропроводів з датчиком швидкості падіння рівня робочої рідини в гідравлічному баку та з двопозиційним розподілювачем, джерелом живлення електричною енергією та сигнальною електролампочкою. На Фіг. 1 зображено функціональну електрогідравлічну схему гідравлічного приводу робочих органів машини. Гідравлічний привід робочих органів машини складається з гідравлічного бака 1 та гідравлічного насоса 2, який через всмоктуючий трубопровід 3 з фільтром-приймачем 4, з'єднано з гідравлічним баком 1. Гідравлічний насос 2 через напорний (нагнітальний) трубопровід 5 з'єднано з гідравлічним мотором 6. До напорного трубопроводу 5 під'єднано запобіжний клапан 7, який обмежує тиск робочої рідини в гідравлічний системі, а також двопозиційний розподілювач робочої рідини 8 з управлінням від електромагніта 9. Зливний трубопровід 10, який під'єднано до гідравлічного мотора 6, з'єднано з фільтром 11 Паралельно фільтру 11 під'єднано переливний клапан 12, який спрацьовує при забрудненні фільтра 11. Двопозиційний розподілювач робочої рідини 8 має три ходи, з яких двома під'єднано до гідравлічного насоса 2 та гідравлічного мотора 6, а третім, за допомогою зливного трубопроводу 13 із гідравлічним баком 1. На гідравлічному баку 1 встанов О) 7498 лено датчик швидкості падіння рівня робочої рідини в баку 14. Датчик 14 при допомозі електропровідника 15 під'єднано до блока управління 16, який через електропровідник 17 під'єднано до електромагніта 9 управління двопозиційним триходовим розподілювачем 8 Паралельно електромагніту 9 включено сигнальну електролампочку 18, яку розміщують на пульті управління машиною. Для живлення блока управління 16, електромагніта 9 та сигнальної лампочки 18 запропоновано джерело електричного струму 19 (генератор або акумуляторна батарея) та вимикач 20. Працює гідравлічний привід робочих органів машини так: робоча рідина з гідравлічного бака 1 через всмоктуючий трубопровід 3 та фільтрприймач 4 поступає до гідравлічного насоса 2. Потім по напорному трубопроводу 5 через двопозиційний розподілювач 8 робоча рідина поступає до гідравлічного мотора 6. Вихідний вал гідравлічного мотора 6 через муфту, редуктор, ланцюгову або пасову передачу приводить в рух робочі органи машини (на Фіг 1 не показано). Після гідравлічного мотора 6 робоча рідина за допомогою зливного трубопроводу 10 поступає до фільтра 11 У разі забивання фільтра 11 тиск у трубопроводі 10 піднімається і спрацьовує переливний клапан 12, який в обхід фільтра 11 перепускає робочу рідину до гідравлічного бака 1 У разі заклинювання робочих органів машини тиск у напорному трубопроводі 5 піднімається вище допустимого і тоді спрацьовує запобіжний клапан 7, через який робоча рідина зливається в гідравлічний бак 1. Рівень рідини у баку 1 при нормальній роботі постійний Внаслідок коливань і вібрацій, що викликаються зміною тиску в трубопроводах, а також незрівноваженістю сил інерції Комп'ютерна верстка Л.Литвиненко двигунів внутрішнього згорання, незбалансованістю шківів, зірочок та інше, а також у зв'язку з роботою машини по нерівних полях у трубопроводах і шлангах виникають тріщини, розриви, через які робоча рідина витікає із системи. При цьому машини простоюють не лише через поломки трубопроводів і шлангів, а і внаслідок втрати робочої рідини. При виникненні тріщин і розривів рівень робочої рідини у гідравлічному баку 1 різко зменшується, так як повернення рідини до баку відсутнє. Встановлений у гідравлічному баку 1 датчик 14 швидкості падіння рівня робочої рідини подасть електричний сигнал до блоку управління 16, а потім до електромагніта 9 управління двопозиційним триходовим розподілювачем 8. Осердя електромагніту під дією електромагнітних сил перемістить золотник розподілювача 8 у таке положення при якому робоча рідина від насоса буде зливатися до гідравлічного бака 1. Витікання робочої рідини через тріщини та розриви трубопроводів шлангів припиниться На пульті управління загориться лампочка 18, так як електричний струм буде поступати від джерела електричної енергії 19 через вимикач 20 до блока управління 16, а від нього до електромагніта 9 і під'єднаної паралельно йому електричної лампочки 18. Оператор, побачивши світло сигнальної лампи 18, зупинить машину і замінить пошкоджений трубопровід або шланг. Застосування такого гідравлічного привода робочих органів машини дозволить зменшити простої машини, економити витрату робочої рідини, а тим самим підвищувати ефективність роботи машини. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ-42, 01601
