Пристрій для керування світловою шкалою

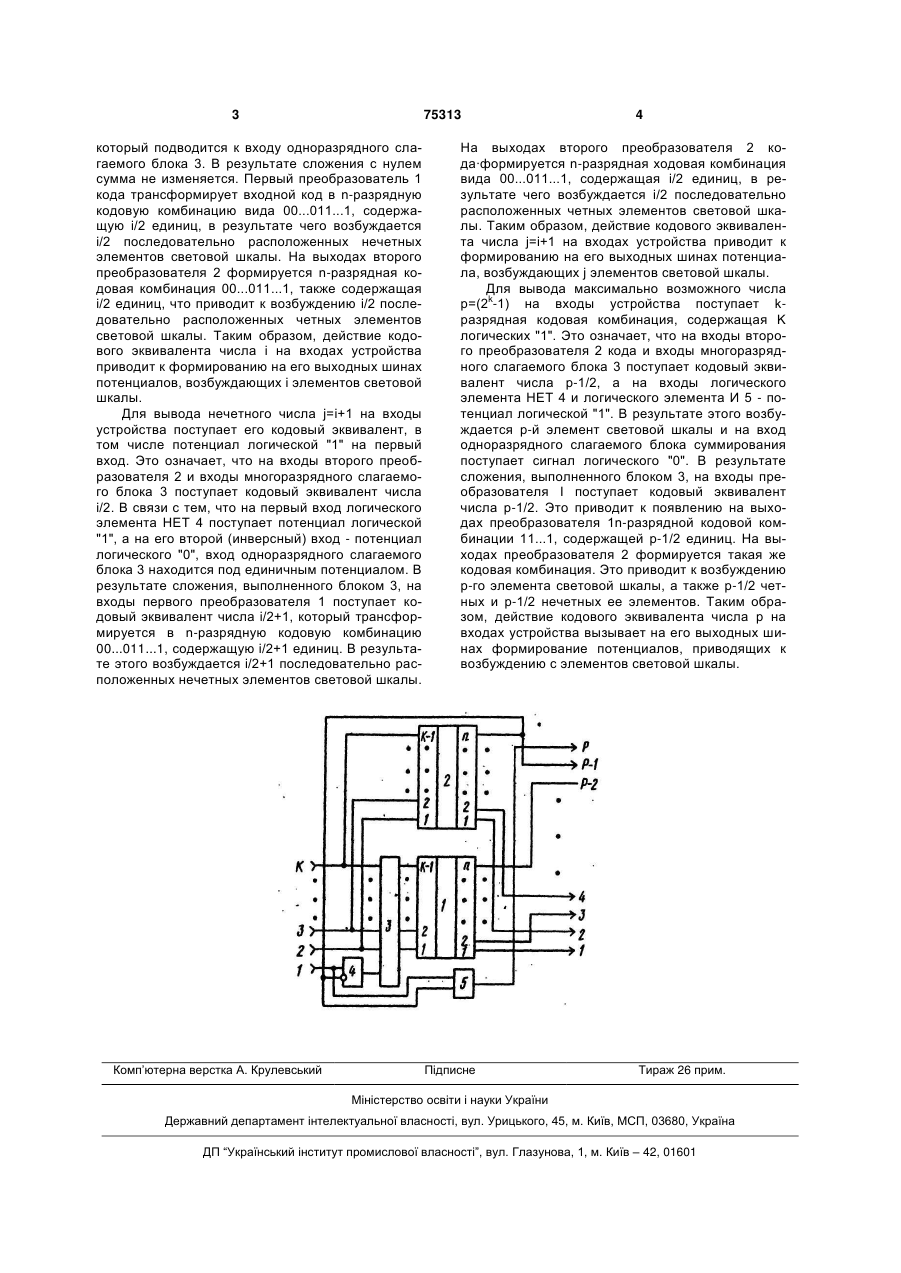

Устройство для управления световой шкалой, содержащее К входных и Р выходных шин, преобразователь кода, выходы которого с первого по nй соединены с n выходными шинами устройства, отличающееся тем, что, с целью повышения достоверности индикации и расширения функциональных возможностей, в него введены второй преобразователь кода, логический элемент НЕТ, логический элемент И и К-1-разрядный блок сум 3 75313 который подводится к входу одноразрядного слагаемого блока 3. В результате сложения с нулем сумма не изменяется. Первый преобразователь 1 кода трансформирует входной код в n-разрядную кодовую комбинацию вида 00...011...1, содержащую і/2 единиц, в результате чего возбуждается і/2 последовательно расположенных нечетных элементов световой шкалы. На выходах второго преобразователя 2 формируется n-разрядная кодовая комбинация 00...011...1, также содержащая і/2 единиц, что приводит к возбуждению і/2 последовательно расположенных четных элементов световой шкалы. Таким образом, действие кодового эквивалента числа і на входах устройства приводит к формированию на его выходных шинах потенциалов, возбуждающих і элементов световой шкалы. Для вывода нечетного числа j=і+1 на входы устройства поступает его кодовый эквивалент, в том числе потенциал логической "1" на первый вход. Это означает, что на входы второго преобразователя 2 и входы многоразрядного слагаемого блока 3 поступает кодовый эквивалент числа і/2. В связи с тем, что на первый вход логического элемента НЕТ 4 поступает потенциал логической "1", а на его второй (инверсный) вход - потенциал логического "0", вход одноразрядного слагаемого блока 3 находится под единичным потенциалом. В результате сложения, выполненного блоком 3, на входы первого преобразователя 1 поступает кодовый эквивалент числа i/2+1, который трансформируется в n-разрядную кодовую комбинацию 00...011...1, содержащую i/2+1 единиц. В результате этого возбуждается i/2+1 последовательно расположенных нечетных элементов световой шкалы. Комп’ютерна верстка А. Крулевський 4 На выходах второго преобразователя 2 кода·формируется n-разрядная ходовая комбинация вида 00...011...1, содержащая і/2 единиц, в результате чего возбуждается і/2 последовательно расположенных четных элементов световой шкалы. Таким образом, действие кодового эквивалента числа j=і+1 на входах устройства приводит к формированию на его выходных шинах потенциала, возбуждающих j элементов световой шкалы. Для вывода максимально возможного числа р=(2k-1) на входы устройства поступает kразрядная кодовая комбинация, содержащая K логических "1". Это означает, что на входы второго преобразователя 2 кода и входы многоразрядного слагаемого блока 3 поступает кодовый эквивалент числа р-1/2, а на входы логического элемента НЕТ 4 и логического элемента И 5 - потенциал логической "1". В результате этого возбуждается р-й элемент световой шкалы и на вход одноразрядного слагаемого блока суммирования поступает сигнал логического "0". В результате сложения, выполненного блоком 3, на входы преобразователя I поступает кодовый эквивалент числа р-1/2. Это приводит к появлению на выходах преобразователя 1n-разрядной кодовой комбинации 11...1, содержащей р-1/2 единиц. На выходах преобразователя 2 формируется такая же кодовая комбинация. Это приводит к возбуждению р-го элемента световой шкалы, а также р-1/2 четных и р-1/2 нечетных ее элементов. Таким образом, действие кодового эквивалента числа p на входах устройства вызывает на его выходных шинах формирование потенциалов, приводящих к возбуждению с элементов световой шкалы. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
