Однощелепний апарат для витягнення високо розташованих зубів

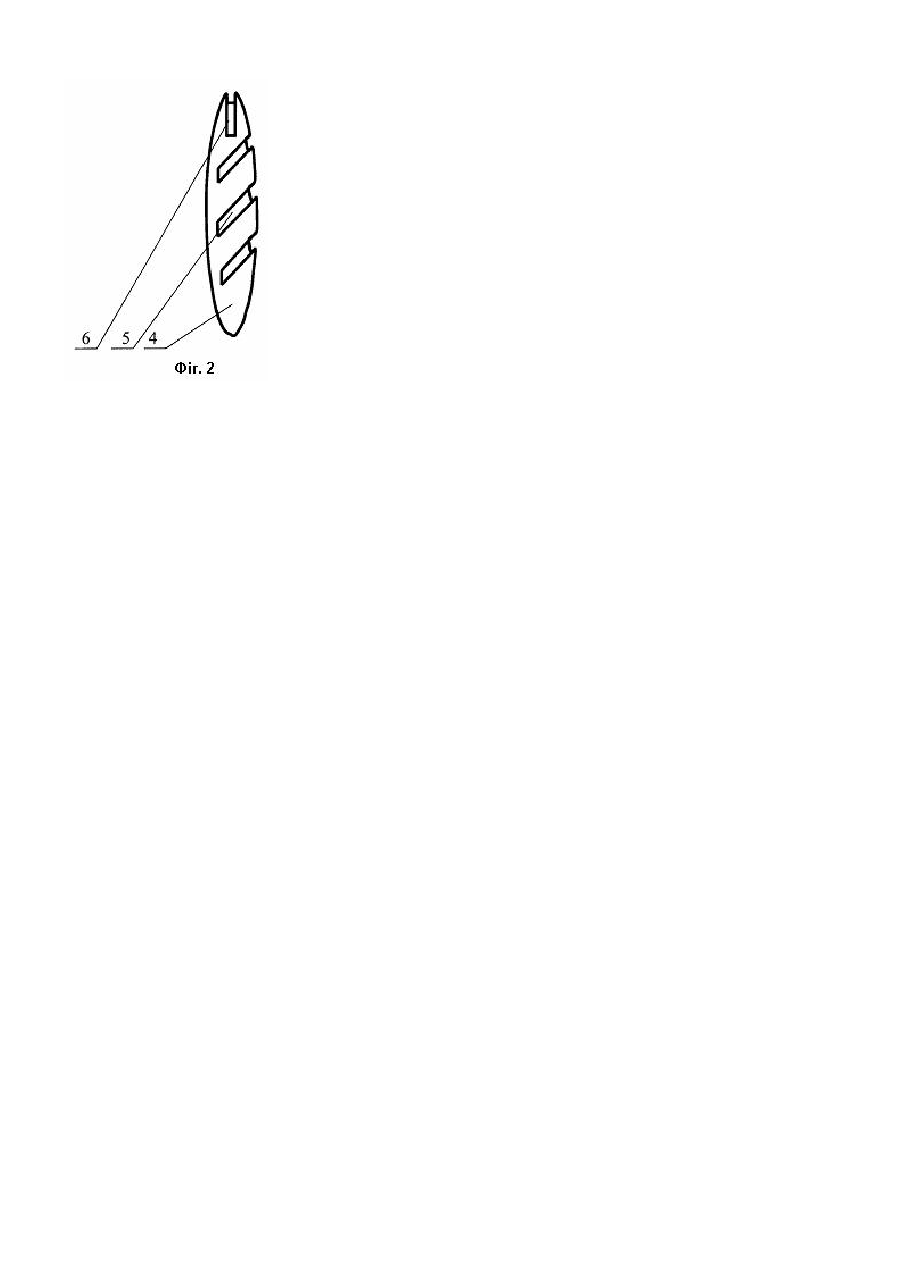

Корисна модель відноситься до медицини, а точніше до пристроїв, що призначені для виправлення зубощелепних аномалій, зокрема для витяження високо розташованих зубів. Найбільш близьким за технічною сутністю до пристрою, що заявляється, є однощелепний апарат для витяження високо розташованих зубів [1], що містить встановлену на опорних зуба х капу, яка зафіксована на опорних зубах за допомогою кламерів, ортодонтичну кнопку, закріплену на зубі, який потрібно витягнути, лігатур у, що зачеплена до кнопки, металічний важіль, що одним кінцем замолочено в капі. Недоліком прототипу є травмування слизової оболонки металічним важелем під час лікування та неможливість регулювання зусилля, що прикладається до зуба, який треба витягнути. Корисна модель, що заявляється, вирішує задачу захисту слизової оболонки від травмування металічним важелем та регулювання зусилля, що прикладається до зуба, який треба витягнути. Технічний результат, що досягається, полягає в захисті слизової оболонки від травмування та в регулюванні зусилля, що прикладається до зуба, який треба витягнути. Зазначена задача вирішується завдяки тому, що запропонований однощелепний апарат для витяження високо розташованих зубів, що містить встановлену на опорних зубах капу, яка зафіксована на опорних зубах за допомогою кламерів, ортодонтичну кнопку, закріплену на зубі, який потрібно витягнути, лігатур у, що зачеплена до кнопки, металічний важіль, що одним кінцем замолочено в капі, згідно корисної моделі додатково містить закріплений на конці важеля пластмасовий пелот, на якому зроблено три прорізі, які розміщені в паралельних площинах, нахилених під кутом 45° до осі важеля на відстані 2 мм одна від другої та прорізь, що лежить в вертикальній площині і є дотичною до зубного ряду в точці ви тяження, при чому вільний кінець лігатури, зачеплено за одну з прорізей пелота, а всі прорізі мають глибину і ширину 1 мм. Відмінною особливістю пристрою, який заявляється, є те, що запропонований пристрій додатково містить закріплений на конці важеля пластмасовий пелот, на якому зроблено три прорізі, які розміщені в паралельних площинах, нахилених під кутом 45° до осі важеля на відстані 2 мм одна від другої та прорізь, що лежить в вертикальній площині і є дотичною до зубного ряду в точці ви тяження, при чому вільний кінець лігатури, зачеплено за одну з прорізей пелота, а всі прорізі мають глибину і ширину 1 мм. Наявність пластмасового пелота на кінці металічного важеля захищає слизову оболонку ротової порожнини від травмування, наявність трьох прорізей і прорізі, що лежить в вертикальній площині дає можливість зачіпляти лігатур у за пелот і регулювати з усилля витягнення зуба шляхом вибору одного з чотирьох положень зачеплення лігатури. Розміри прорізей глибиною і шириною 1 мм дозволяє розмістити в них лігатур у, розтягнення якої створює зусилля витягнення зуба. Розміщення прорізей в паралельних площинах, нахилених під кутом 45° до осі важеля на відстані 2 мм одна від другої і в вертикальній площині, що є дотичною до зубного ряду в точці витяження, дозволяє так зачепити лігатуру на пелоті, щоб вона надійно трималася під час лікування. Сутність корисної моделі пояснюється за допомогою фіг. 1, на якій подано схему запропонованого пристрою та фіг. 2, на якій зображено пелот пристрою. Пристрій складається з капи 1, встановленої на опорних зубах і зафіксованої на них за допомогою кламера 2, важеля 3, що одним кінцем замолочено в капі 1, пластмасового пелота 4, на якому виконано три прорізі 5, що лежать в площинах нахилених під кутом 45° до осі важеля та прорізь 6, яка лежить в вертикальній площині. На зубі 7, який потрібно витягнути, закріплено ортодонтичну кнопку 8, до якої зачеплено лігатуру 9. Вільний кінець лігатури 9, зачеплено за одну з прорізей пелота 4. Пристрій працює наступним чином. Капу 1, встановлюють на опорних зубах і фіксують за допомогою кламера 2. На зубі 7, який потрібно витягнути, закріплюють ортодонтичну кнопку 8 і чіпляють за нього лігатуру 9. Вільний кінець лігатури 9, чіпляють за одну з прорізей пелота 4. При необхідності збільшити чи зменшити зусилля витягнення місце зачеплення лігатури переміщується вверх чи вниз по пелоту 4. Література: Деклараційний патент на винахід №62839А Україна. МПК А 61 С 7/00. Пристрій для лікування високо вестибулярне розташованих зубів // Заявл. 09.07.03. Оп убл. 15.12.03, Бюл. №12.
