Апарат для лікування ретинованих зубів

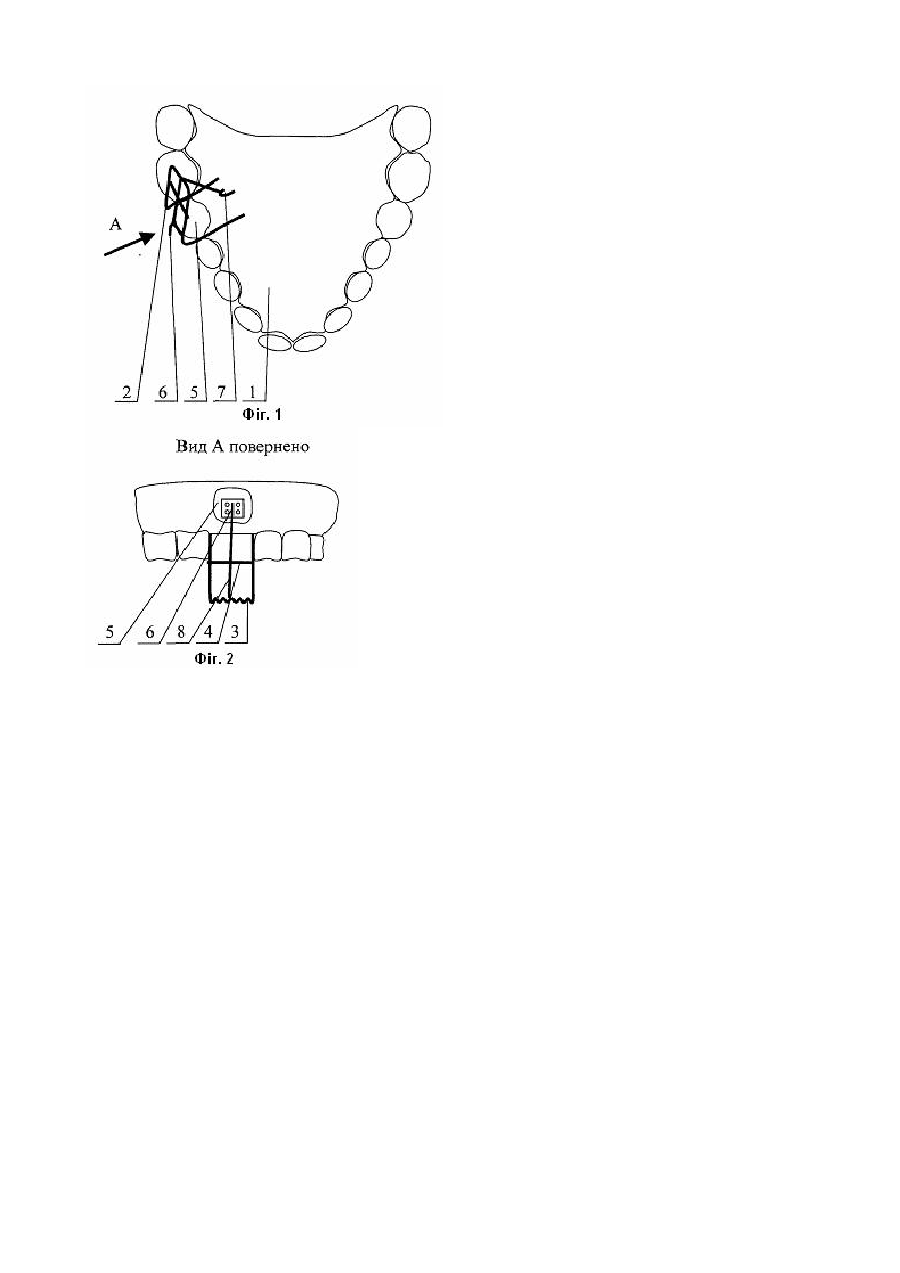

Корисна модель відноситься до медицини, а точніше до пристроїв, що призначені для виправлення зубощелепних аномалій, зокрема для витяжіння ретинованих зубів. Найбільш близьким за технічною сутністю до пристрою, що заявляється, є апарат для лікування ретинованих зубів [1], що містить пластмасовий базис встановлений і зафіксований на опорних зубах за допомогою кламерів, гачок, замолочений в базисі, гачок, закріплений на ретинованому зубі, та лігатуру, зачеплену до гачків. Недоліком прототипу є те, що при застосуванні відомої конструкції неможливо регулювати напрям витягнення ретинованого зуба і можливе переміщення зуба на більшу відстань ніж потрібно. Недоліком прототипу є також недостатня міцність закріплення гачка на ретинованому зубі. Гачок на ретинованому зубі закріплюється за допомогою в'яжучих матеріалів. Міцність закріплення гачка на поверхні ретинованого зуба буде достатньою лише тоді, коли шар в'яжучих матеріалів має постійну товщину. Оскільки в відомій конструкції гачки мають основу, яка не повторює рельєф поверхні зуба, до якої вона закріплюється, шар в'яжучих матеріалів не буде мати постійної товщини і міцність закріплення гачка не буде забезпечена. Міцність закріплення гачка на ретинованому зубі зменшується також через обмежену площу контакту основи гачка з в'яжучим матеріалом. Корисна модель, що заявляється, вирішує задачу регулювання напряму витягнення ретинованого зуба, контролю відстані переміщення ратинованого зуба та забезпечення необхідної міцності кріплення гачка до поверхні ретинованого зуба. Технічний результат, що досягається, полягає в створенні конструкції апарату для лікування ретинованих зубів, яка дозволяє регулювання напряму витягнення ретинованого зуба, запобігає переміщенню ретинованого зуба на більшу ніж потрібно віддаль і забезпечує необхідну міцність кріплення гачка до поверхні ретинованого зуба. Зазначена задача вирішується завдяки тому, що запропонований апарат для лікування ретинованих зубів, що містить пластмасовий базис встановлений і зафіксований на опорних зубах за допомогою кламерів, гачок, замолочений в базисі, гачок, закріплений на ретинованому зубі, та лігатуру, зачеплену до гачків, згідно корисної моделі додатково містить плече, яке виготовлене з пластичного ортодонтичного дроту, замолочене кінцями в базисі і має ланку для спирання лігатури та ланку-запобіжник перетягнення зуба, при чому зовнішня поверхня ланки для спирання лігатури є хвилястою з глибиною западин 0,5мм і кроком хвилі 2мм, а гачок, закріплений на ретинованому зубі, має перфоровану основу, яка повторює рельєф поверхні зуба, до якої вона закріплюється. Відмінною особливістю пристрою, який заявляється, є те, що запропонований пристрій додатково містить плече, яке виготовлене з пластичного ортодонтичного дроту, замолочене кінцями в базисі і має ланку для спирання лігатури та ланку-запобіжник перетягнення зуба, при чому зовнішня поверхня ланки для спирання лігатури є хвилястою з глибиною западин 0,5мм і кроком хвилі 2мм, а гачок, закріплений на ретинованому зубі, має перфоровану основу, яка повторює рельєф поверхні зуба, до якої вона закріплюється. Наявність плеча, яке виготовлене з пластичного ортодонтичного дроту, замолочене кінцями в базисі і має ланку для спирання лігатури дає можливість змінювати напрям дії зусилля витягнення зуба в орально-щічному напрямах за рахунок згину плеча в цьому напрямі. Завдяки тому, що зовнішня поверхня ланки для спирання лігатури є хвилястою з глибиною западин 0,5мм і кроком хвилі 2мм, це дозволяє розмістити і фіксувати в западинах лігатуру, а переміщаючи лігатуру вздовж ланки з однієї западини в іншу - регулювати напрям витягнення ретинованого зуба в мезіально-дистальному напрямах. Розміщення на плечі ланки-запобіжника не дає можливості ретинованому зубу перемістися на більшу ніж потрібно відстань. Оскільки гачок, закріплений на ретинованому зубі, має основу, яка повторює рельєф поверхні зуба до якої він закріплений, забезпечується постійна оптимальна товщина шару в'яжучого матеріалу і необхідна адгезія гачка до поверхні ретинованого зуба. Так як основа гачка є перфорованою, це додатково збільшує площу контакту в'яжучого матеріалу з основою і збільшує міцність закріплення гачка на ретинованому зубі. Сутність корисної моделі пояснюється за допомогою Фіг.1, на якій подано схему запропонованого пристрою та Фіг.2 - вид за стрілкою А на запропонований пристрій. Пристрій складається з базису 1, встановленого на опорнихзубах щелепи. В базис 1 замолочене плече 2, що містить ланку для спирання лігатури 3 та ланку-запобіжник 4 перетягнення ретинованого зуба 5. Ланку для спирання лігатури 3 виконано хвилястою, що запобігає довільному переміщенню лігатури в дистальномезіальному напрямах. До ретинованого зуба 5 прикріплено гачок 6. Другий гачок 7 замолочено в базисі 1. Між гачками 6 та 7 натягнено лігатуру 8. Пристрій працює наступним чином. Базис 1, встановлюють на опорних зубах щелепи. На ретинованому зубі 5 закріплюють гачок 6. Між гачками 6 та 7 натягують лігатуру 8. Спрямування зусилля витягнення ретинованого зуба 4 відбувається в орально-щічному напрямах за рахунок згину пластичного ортодонтичного дроту, з якого зроблено плече, а в мезіально-дистальному напрямах - за рахунок перекидання лігатури вздовж ланки для спирання лігатури 3. Література: Деклараційний патент на винахід №62839А Україна. МПК А61С7/00. Пристрій для лікування високо вестибулярне розташованих зубів // Заявл. 09.07.03. Опубл. 15.12.03, Бюл. №12.
