Апарат для витягнення високо розташованих зубів верхньої щелепи

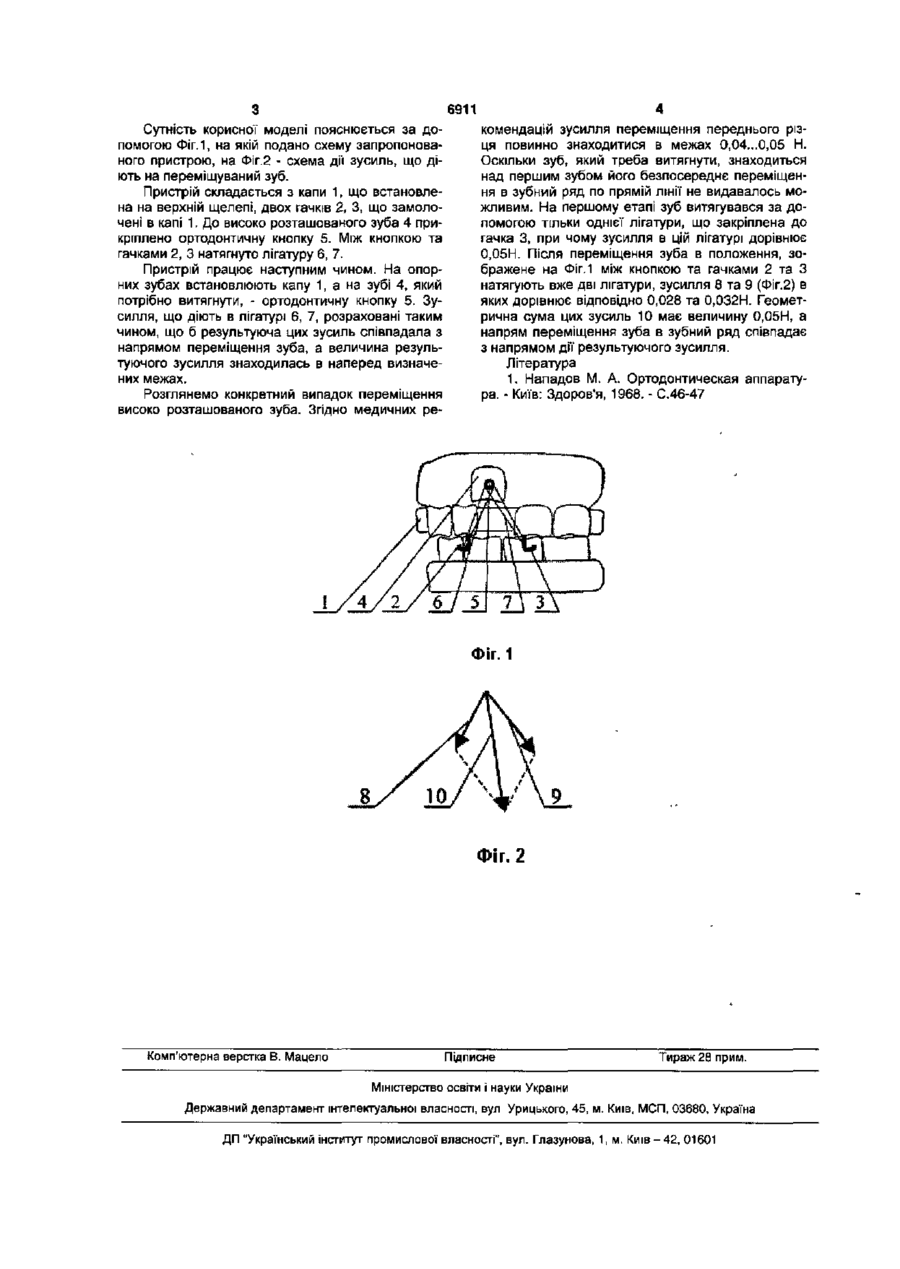

Апарат для витягнення високо розташованих зубів верхньої щелепи, що містить капу, встанов лену на верхній щелепі, ортодонтичну кнопку, закріплену на зубі, який потрібно витягнути, лігатуру, що зачеплена до кнопки, замолочений в капі гачок, до якого зачеплено лігатуру, який відрізняється тим, містить ще один замолочений в капі гачок, ще одну лігатуру, яка зачеплена до цього гачка та кнопки, причому величини і напрям дії сил, які діють на зуб з боку лігатури, такі, що напрям дії' їх результуючої співпадає з напрямом переміщення зуба. Корисна модель відноситься до медицини, а точніше до пристроїв, що призначені для виправлення зубощелепних аномалій, зокрема для витяжіння високо розташованих зубів верхньої' щелепи. Найбільш близьким за технічною сутністю до пристрою, що заявляється, є апарат для витяжіння високо розташованих зубів верхньої щелепи [1], що містить капу, встановлену на верхній щелепі, ортодонтичну кнопку, закріплену на зубі, який потрібно витягнути, лігатуру, що зачеплена до кнопки, замолочений в капі гачок, до якого зачеплено лігатуру. В процесі ортодонтичного лікування часто зустрічаються випадки, коли переміщення високо розташованих зубів верхньої щелепи треба проводити по складній траєкторії. Наприклад, спочатку переміщувати в мезіальному напрямі, а потім вертикально вниз в зубний ряд. При цьому необхідно, щоб зусилля витяжіння перебувало в наперед заданих межах. Недоліком прототипу є неможливість реалізації складної непрямолінійної траєкторії переміщення зуба з врахуванням дотримання необхідної величини зусилля витяжіння. Корисна модель, що заявляється, вирішує задачу створення апарату для витяжіння високо розташованих зубів верхньої щелепи, за допомогою якого можна реалізувати довільну складну траєкторію переміщення зуба і реалізувати необхідну величину зусилля витяжіння. Технічний результат, що досягається, полягає в можливості реалізувати довільну траєкторію пе реміщення зуба і необхідну величину зусилля витяжіння. Зазначена задача вирішується завдяки тому, що запропонований апарат для витяжіння високо розташованих зубів верхньої щелепи, що містить капу, встановлену на верхній щелепі, ортодонтичну кнопку, закріплену на зубі, який потрібно витягнути, лігатуру, що зачеплена до кнопки, замолочений в капі гачок, до якого зачеплено лігатуру, згідно корисної моделі додатково містить ще один гачок, що замолочено в капі, ще одну лігатуру, яка зачеплена до цього гачка та кнопки, при чому, величини і напрям дії сил, які діють на зуб з боку лігатури, такі, що напрям дії їх результуючої співпадає з напрямом переміщення зуба. Відмінною особливістю пристрою, який заявляється, є те, що запропонований пристрій додатково містить ще один гачок, що замолочено в капі, ще одну лігатуру, яка зачеплена до цього гачка та кнопки, при чому, величини і напрям дії сил, які діють на зуб з боку лігатури, такі, що напрям дії їх результуючої співпадає з напрямом переміщення зуба. Наявність ще одного гачка, що замолочено в капі, і ще однієї лігатури, яка зачеплена до цього гачка та кнопки дозволяє змінювати напрям переміщення зуба в межах напрямів між кнопкою та першим і другим гачками. Величини зусиль розтягнення лігатури, що діють на зуб регулюються таким чином, щоб напрям дії їх результуючої співпадав з напрямом переміщення зуба, а його величина знаходилась в наперед визначених межах. О) (О 6911 Сутність корисної моделі пояснюється за допомогою Фіг. 1, на якій подано схему запропонованого пристрою, на Фіг.2 - схема дії зусиль, що діють на переміщуваний зуб. Пристрій складається з капи 1, що встановлена на верхній щелепі, двох гачків 2, 3, що замолочені в капі 1. До високо розташованого зуба 4 прикріплено ортодонтичну кнопку 5. Між КНОПКОЮ та гачками 2, 3 натягнуто лігатуру 6, 7. Пристрій працює наступним чином. На опорних зубах встановлюють капу 1, а на зубі 4, який потрібно витягнути, - ортодонтичну кнопку 5. Зусилля, що діють в лігатурі 6, 7, розраховані таким чином, що б результуюча цих зусиль співпадала з напрямом переміщення зуба, а величина результуючого зусилля знаходилась в наперед визначених межах. Розглянемо конкретний випадок переміщення високо розташованого зуба. Згідно медичних ре комендацій зусилля переміщення переднього різця повинно знаходитися в межах 0,04...0,05 Н. Оскільки зуб, який треба витягнути, знаходиться над першим зубом його безпосереднє переміщення в зубний ряд по прямій лінії не видавалось можливим. На першому етапі зуб витягувався за допомогою тільки однієї лігатури, що закріплена до гачка 3, при чому зусилля в цій лігатурі дорівнює 0,05Н. Після переміщення зуба в положення, зображене на Фіг.1 між кнопкою та гачками 2 та З натягують вже дві лігатури, зусилля 8 та 9 (Фіг.2) в яких дорівнює відповідно 0,028 та 0,032Н. Геометрична сума цих зусиль 10 має величину 0,05Н, а напрям переміщення зуба в зубний ряд співпадає з напрямом дії результуючого зусилля. Література 1. Нападов М. А. Ортодонтическая аппаратура. - Київ: Здоров"я, 1968. - С.46-47 ФІГ. 1 Фіг.2 Комп'ютерна верстка В. Мацело Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ-42, 01601
