Очисник

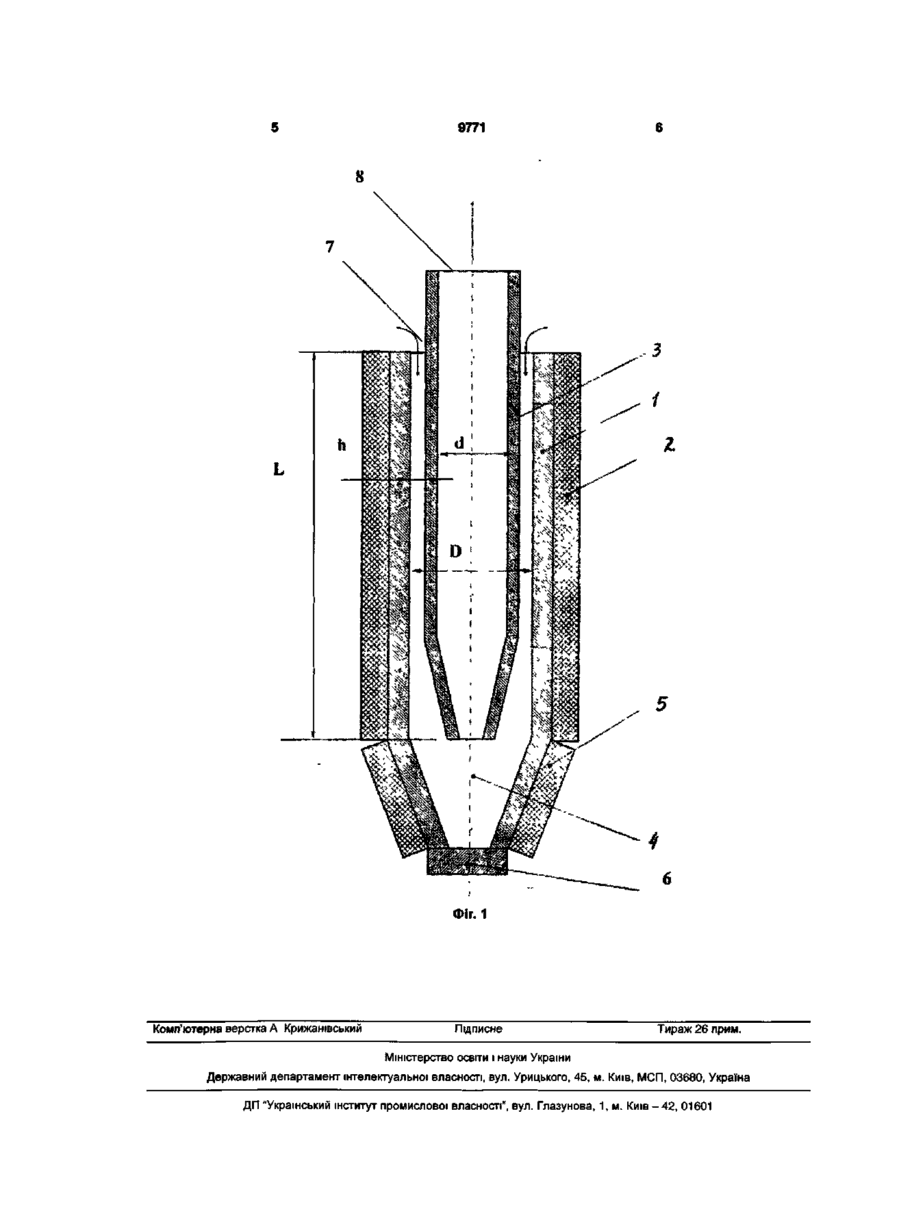

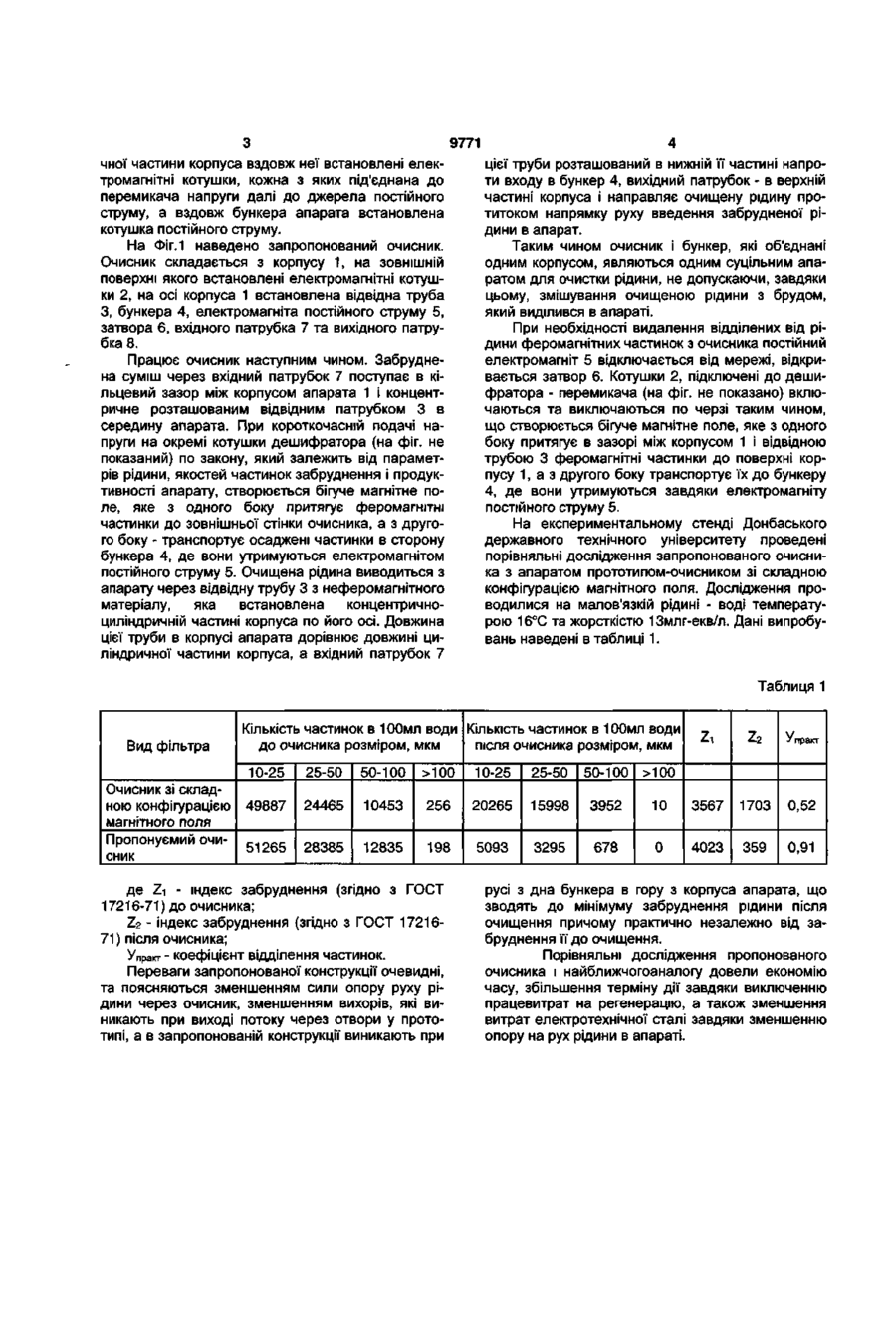

1. Очисник, що містить корпус, електромагнітну уловлюючу систему, вхідний та вихідний патрубки і бункер, який відрізняється тим, що корпус апарата виконаний з неферомагнітного матеріалу циліндрично-конічної форми, а до його кінцевої частини герметично приєднаний бункер для збирання осаджених частинок, який є його невід'єм ною частиною, причому діаметр бункера дорівнює діаметру вихідного патрубка циліндричної частини корпуса, а по осі корпуса апарата концентрично циліндричній частині встановлена труба з неферомагнітного матеріалу для виводу очищеної рідини, довжина якої в корпусі апарата дорівнює довжині його циліндричної частини. 2. Очисник за п. 1, який відрізняється тим, що на зовнішній поверхні циліндричної частини корпуса вздовж неї встановлені електромагнітні котушки, кожна з яких під'єднана до перемикача напруги, і далі до джерела постійного струму. 3. Очисник за п. 1, який відрізняється тим, що вздовж бункера апарата встановлена котушка постійного струму. Корисна модель відноситься до галузі водоочищення та може бути використаний при очищенні води від феромагнітних частинок, а також від частинок бруду, які налипають на феромагнітні частинки. Відомі очисники електромагнітного типу, робота яких заснована на використанні постійного електромагнітного поля, яке збуджується електромагнітною системою при необхідності полів високої напруженості. До того ж в таких системах можливо регулювати роботу напруженості магнітного поля в залежності від умов експлуатації та відключати його, що спрощує регенерацію очисника. Очисник з електромагнітним збуджувачем магнітного поля містить корпус, електромагнітну та вловлюючу системи, вхідний та вихідний патрубки [З.Л. Фінкельштейн. Применение и очистка рабочих жидкостей горных машин. - М.: Недра, 1986]. В найбільш ефективному з них на поверхні циліндричного корпуса, виконаного з неферомагнітного матеріалу, розміщена електромагнітна система, а в середині розташовані пластини, в яких виконані наскрізні канали. Ці пластини встановлені через певні інтервали. При подачі постійного струму на електричну котушку перемикається магнітне поле через решетчаті пластини. Ці пластини уловлюють до себе залізовмістуючі частинки, які поступають через вхідний патрубок. Для періодичного удаления уловлених забруднень необхідно обезнапружети котушку збудження та подати рідину високого тиску, за допомогою яких промити очисник від бруду. Цей очисник працює при низьких швидкостях рідини, багнюкоємкість його невелика, регенерація важка. В основу корисної моделі поставлено завдання створення очисника, в якому збільшення ефективності очищення забезпечується створенням умов, при яких феромагнітні частинки, які знаходяться в середині апарата, притягуються до зовнішньої його стінки, та з другого боку транспортують осаджені частинки в бік бункеру. Поставлена задача вирішується тим, що в очиснику, який містить корпус, електромагніту вловлюючу системи, вхідний та вихідний патрубки і бункер, згідно з корисною моделлю корпус апарата виконано з неферомагнітного матеріалу циліндрично-конічної форми, а до його кінцевої частини герметично приєднаний бункер для збору осаджених частинок, який є його невід'ємною частиною, причому діаметр бункера дорівнює діаметру вихідного патрубка циліндричної частини корпуса, а по осі корпуса апарата концентричне циліндричній частині встановлена труба з неферомагнітного матеріалу для виводу очищеної рідини, довжина якої в корпусі апарата дорівнює довжині його циліндричної частини; на зовнішній поверхні циліндри г О) О) 9771 чної частини корпуса вздовж неї встановлені електромагнітні котушки, кожна з яких під'єднана до перемикача напруги далі до джерела постійного струму, а вздовж бункера апарата встановлена котушка постійного струму. На Фіг.1 наведено запропонований очисник. Очисник складається з корпусу 1, на зовнішній поверхні якого встановлені електромагнітні котушки 2, на осі корпуса 1 встановлена відвідна труба З, бункера 4, електромагніта постійного струму 5, затвора 6, вхідного патрубка 7 та вихідного патрубка 8. Працює очисник наступним чином. Забруднена суміш через вхідний патрубок 7 поступає в кільцевий зазор між корпусом апарата 1 і концентричне розташованим відвідним патрубком 3 в середину апарата. При короткочасній подачі напруги на окремі котушки дешифратора (на фіг. не показаний) по закону, який залежить від параметрів рідини, якостей частинок забруднення і продуктивності апарату, створюється бігуче магнітне поле, яке з одного боку притягує феромагнітні частинки до зовнішньої стінки очисника, а з другого боку - транспортує осаджені частинки в сторону бункера 4, де вони утримуються електромагнітом постійного струму 5. Очищена рідина виводиться з апарату через відвідну трубу 3 з неферомагнітного матеріалу, яка встановлена концентричноциліндричній частині корпуса по його осі. Довжина цієї труби в корпусі апарата дорівнює довжині циліндричної частини корпуса, а вхідний патрубок 7 цієї труби розташований в нижній її частині напроти входу в бункер 4, вихідний патрубок - в верхній частині корпуса і направляє очищену рідину протитоком напрямку руху введення забрудненої рідини в апарат. Таким чином очисник і бункер, які об'єднані одним корпусом, являються одним суцільним апаратом для очистки рідини, не допускаючи, завдяки цьому, змішування очищеною рідини з брудом, який виділився в апараті. При необхідності видалення відділених від рідини феромагнітних частинок з очисника постійний електромагніт 5 відключається від мережі, відкривається затвор 6. Котушки 2, підключені до дешифратора - перемикача (на фіг. не показано) включаються та виключаються по черзі таким чином, що створюється бігуче магнітне поле, яке з одного боку притягує в зазорі між корпусом 1 і відвідною трубою 3 феромагнітні частинки до поверхні корпусу 1, а з другого боку транспортує їх до бункеру 4, де вони утримуються завдяки електромагніту постійного струму 5. На експериментальному стенді Донбаського державного технічного університету проведені порівняльні дослідження запропонованого очисника з апаратом прототипом-очисником зі складною конфігурацією магнітного поля. Дослідження проводилися на малов'язкій рідині - воді температурою 16°С та жорсткістю 13млг-екв/л. Дані випробувань наведені в таблиці 1. Таблиця 1 Вид фільтра Кількість частинок в ЮОмл води Кількість частинок в ЮОмл води до очисника розміром, мкм після очисника розміром, мкм Zi z2 Упракт 10-25 Очисник зі складною конфігурацією магнітного поля Пропонуємий очисник 25-50 50-100 >100 10-25 25-50 50-100 >100 49887 24465 10453 256 20265 15998 3952 10 3567 1703 0,52 51265 28385 12835 198 5093 3295 678 0 4023 359 0,91 де Zi - індекс забруднення (згідно з ГОСТ 17216-71) до очисника; 2.2 - індекс забруднення (згідно з ГОСТ 1721671) після очисника; Упраіст - КОефІЦІЄНТ ВІДДІЛЄННЯ ЧЭСТИНОК. Переваги запропонованої конструкції очевидні, та поясняються зменшенням сили опору руху рідини через очисник, зменшенням вихорів, які виникають при виході потоку через отвори у прототипі, а в запропонованій конструкції виникають при русі з дна бункера в гору з корпуса апарата, що зводять до мінімуму забруднення рідини після очищення причому практично незалежно від забруднення її до очищення. Порівняльні дослідження пропонованого очисника і найближчогоаналогу довели економію часу, збільшення терміну дії завдяки виключенню працевитрат на регенерацію, а також зменшення витрат електротехнічної сталі завдяки зменшенню опору на рух рідини в апараті. 9771 Фіг. 1 Комп'ютерна верстка А Крижанівський Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ - 4 2 , 01601
