Вібраційний датчик неіло г.о. для улаштування тривожної сигналізації

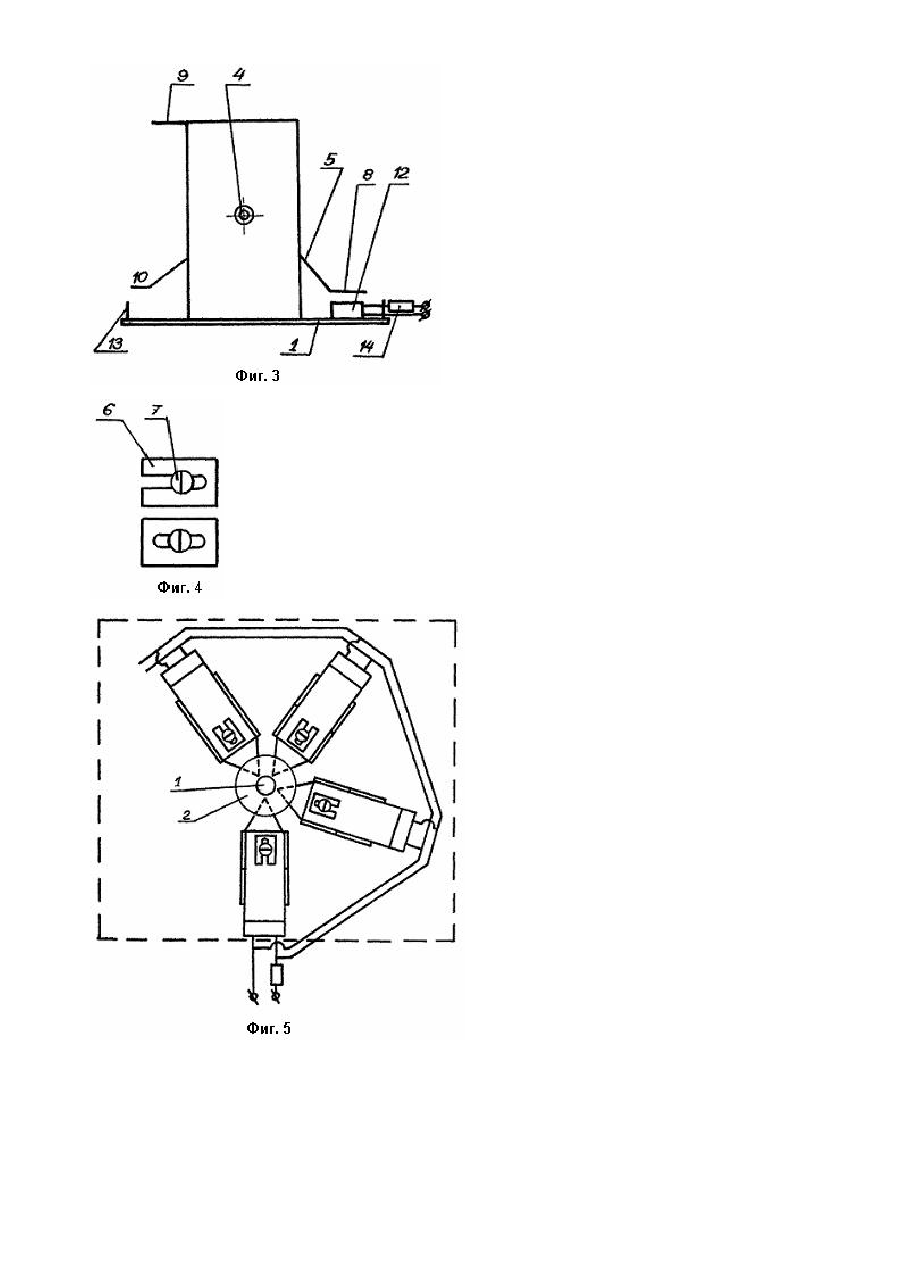

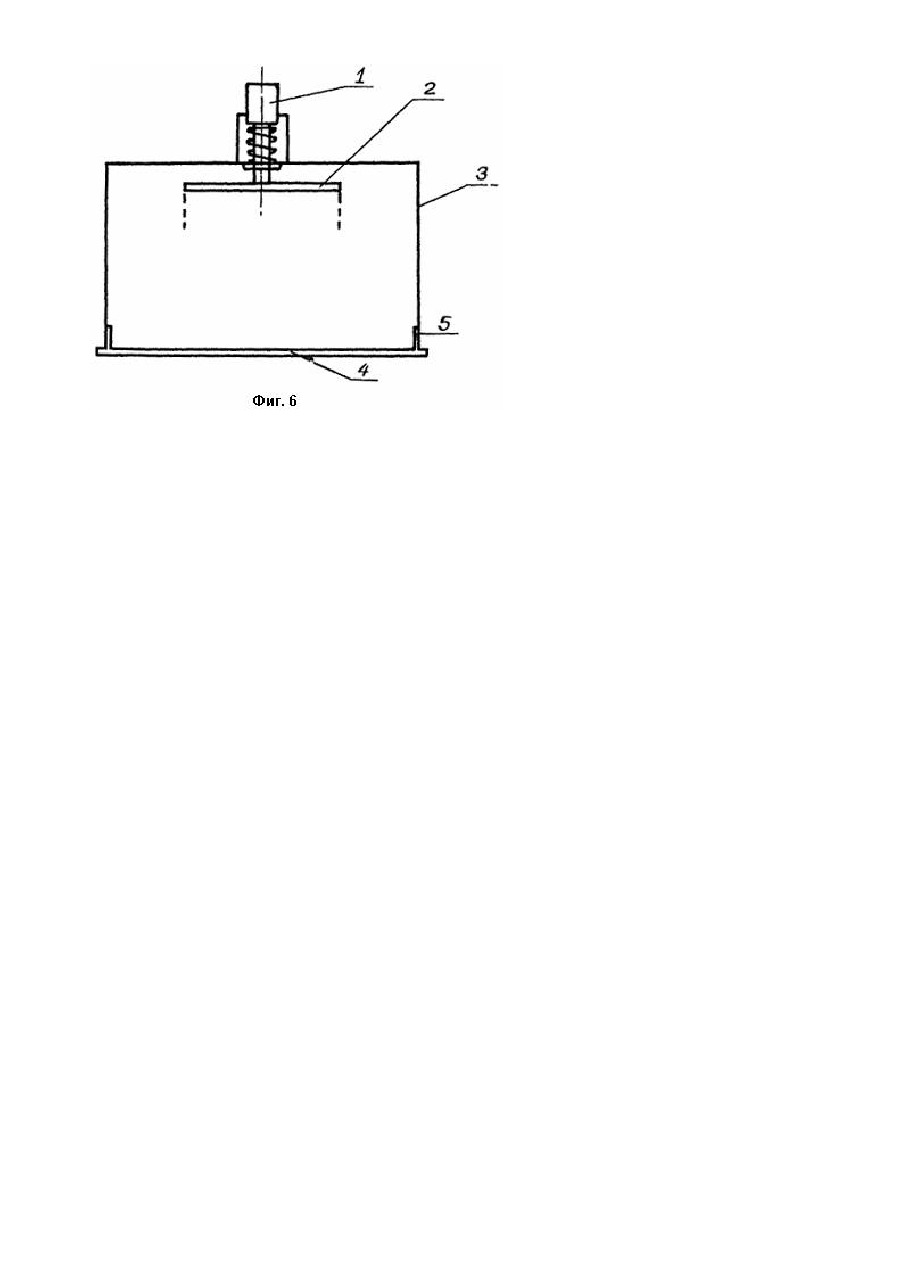

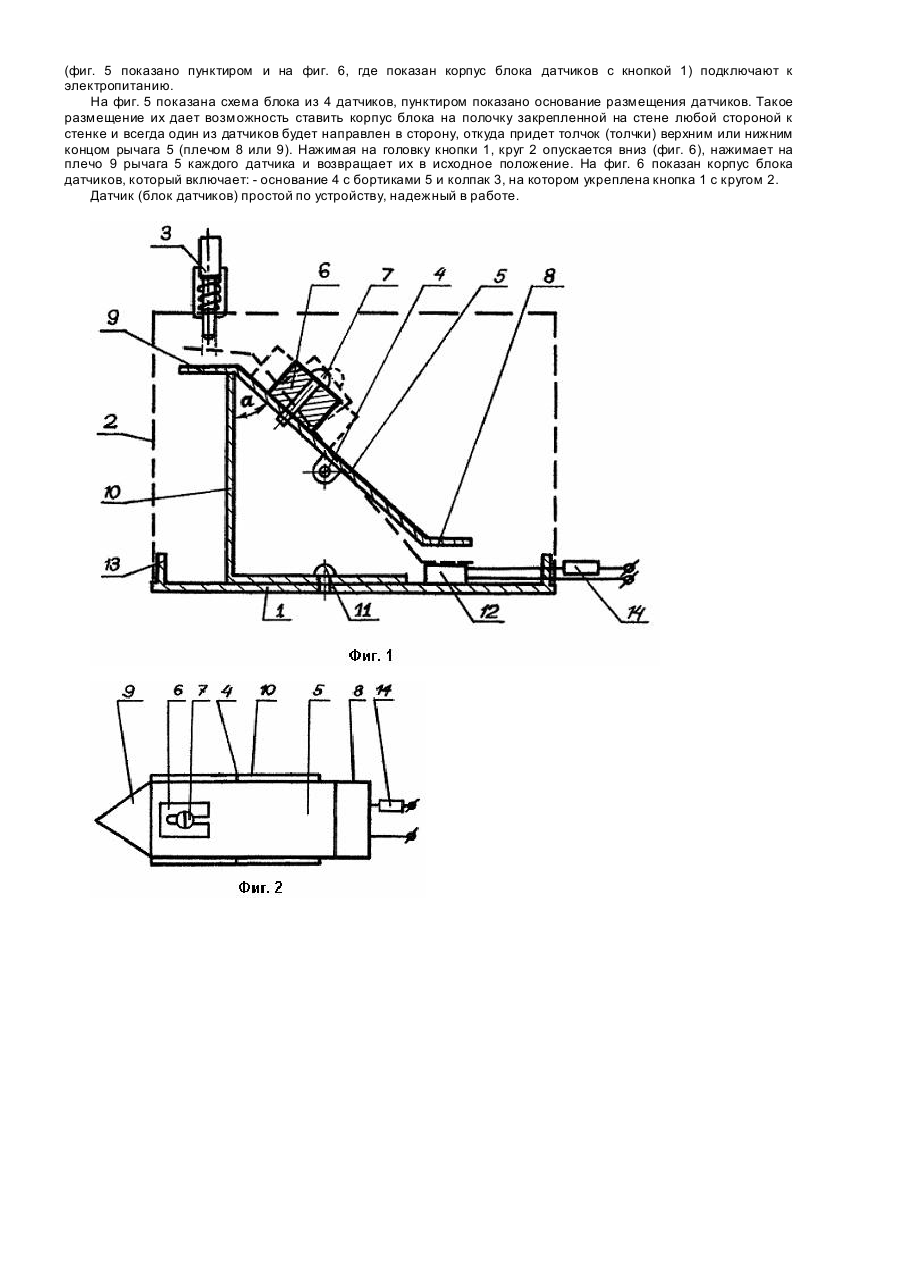

Изобретение относится к устройствам тревожной сигнализации, вызываемой вибрацией корпуса датчика и связанным с этим замыкателем электрической цепи сигнала. Оно может быть использовано, главным образом, для подачи сигнала в случае начала землетрясения. Известен датчик для охранного устройства (автомобильный сторож), у которого рабочая поверхность основания, служащего для перекатывания стального шарика, должна быть очень гладкой и иметь конусность с уклоном в 1 градус к центру. К основанию прикреплен пластмассовый цилиндрический корпус. В него вложено металлическое кольцо, внутренний диаметр которого несколько больше диаметра основания. Кольцо имеет вывод в виде винта с гайками для фиксации провода датчика. Корпус закрыт крышкой из прозрачной пластмассы. После остановки автомобиля датчик устанавливают так, чтобы шарик находился в центре основания. При наклоне кузова автомобиля более чем на 1 градус шарик перекатится к стенке корпуса и замкнет цепь датчика. Поскольку известный датчик срабатывает при наклоне кузова автомобиля более чем на 1 градус, такой датчик не может сработать при ощутимом сейсмическом толчке. Если бы он сработал при ощутимых сейсмических толчках, то он бы выдавал сигнал тревоги только определенное время. Задачей изобретения является создание такого вибрационного датчика для устройства тревожной сигнализации, который обеспечивает длительную подачу сигнала при ощутимых толчках и за счет этого повышение надежности подачи тревожной сигнализации при начале землетрясения. Использование блоков из датчиков в каждой квартире, рабочих помещениях и оползневых участках, значительно снизит риск трагической гибели людей при землетрясениях и оползнях. Блоки из датчиков и отдельно датчики можно использовать в охранной сигнализации, в устройства х для отключения электропитания городов, заводов и т.д. для предотвращения пожаров в случае разрушительных землетрясений. Кроме того, блок датчиков можно включать в электроцепь устройств для открывания дверей животноводческих помещений, что снизит гибель животных в случае разрушительного землетрясения. Поставленная задача достигается тем, что в вибрационном датчике для устройства тревожной сигнализации, содержащем корпус, вн утри которого размещена контактная группа, рычаг с закрепленной на нем инерционной массой с возможностью перемещения согласно изобретению, рычаг выполнен трехплечим в виде уравновешенного якоря, ось вращения которого укреплена в противоположных стенках корпуса, контактная группа выполнена в виде параллельных контактов. Такое техническое решение позволяет срабатывать (замыкать параллельные контакты) при ощутимых толчках на корпус в любом горизонтальном и угловом направлении воздействующих сил, при условии, что это устройство будет состоять из четырех датчиков, т.е. из блока датчиков, дело в том, что предлагаемый датчик будет срабатывать, если толчки будут направлены в направлении нижнего и верхнего конца рычага, при боковом направлении толчка по отношению к корпусу датчика, если толчок равен силе установленной чувствительности датчика, то он не сработает, вот поэтому создаем блок датчиков для выполнения поставленной задачи. Чтоб было более понятно изложение мысли в последнем абзаце, даю пояснение: скажем датчик поставлен так, что верхний конец рычага направлен в сторону севера, нижний конец в сторону юга, чувствительность датчика установлена на 4 балла. Если сейсмический толчок силой в 4 балла последует со стороны севера или юга то датчик сработает, если толчок последует со стороны запада или востока, то датчик не сработает, вот для этого мы и создаем блок датчика, чтоб он выдал сигнал независимо с какого углового направления последует толчок (толчки), т.е. каждый датчик будет обслуживать два направления с юга на север и обратно, с запада на восток и обратно, с юго-запада на северо-восток и обратно, с юго-востока на северо-запад и обратно. Изобретение поясняется чертежами, где на фиг. 1 изображена схема устройства вибрационного датчика на одно или два направления, вид сбоку в разрезе; на фиг. 2 -то же, вид сверху; на фиг. 3 - вид сбоку без разреза и колпака; на фиг. 4 - формы передвижной инерционной массы с винтом крепления, вид сверху. Вибрационный датчик состоит из пластмассового основания 1, колпака 2 из прозрачной пластмассы (показан пунктиром), что составляет корпус датчика. На колпаке 2 закреплена кнопка 3. Внутри корпуса на оси 4, которая укреплена в противоположных стенках опоры 10 закреплен трехплечий рычаг 5 в виде уравновешенного якоря, на одном плече которого закреплена передвижная инерционная масса б винтом 7 (на плече делается отверстие с резьбой), плечо 8 замыкает параллельные контакты 12, плечо 9 возвращает трехплечий рычаг в исходное положение нажатием кнопки 3. Опора 10 крепится к основанию 1 с углублением, винтом или шурупом 11. Основание 1 имеет бортики 13. Угол а составляет от 50 до 60 градусов. Отверстие с резьбой делается на середине между осью 4 и верхним концом рычага 5, отношение расстояния между осью 4 и верхним концом рычага (в точке соприкосновения с опорой 10) и между осью и нижним концом рычага до плеча 8 1:1, отношение длины плеча 8 к длине плеча 9 1:1, отношение длины рычага 5 к длине каждого из плеч 8, 9 равно 5:1. Отношение веса массы 6 с винтом крепления 7 к весу трехплечего рычага 5 3:1, Параллельные контакты 12 соединены электрической цепью с электрозвонком, сиреной 14 и т.д. Для того чтобы независимо из какого углового направления произойдет сейсмический ощутимый толчок по отношению к корпусу датчика был бы выдан сигнал о начале землетрясения. необходимо создать блок из 4 или 8 датчиков и установить чувствительность всех датчиков равную. При наличии стенда, моделирующего землетрясение разной силы, можно нанести шкалу чувствительности на рычаг 5, где закреплена передвижная инерционная масса 6. Порядок работы датчика 1 блока датчиков при появлении подземных толчков равных или больше чувствительности датчиков, рычаг 5 с передвижной инерционной массой 6 провернется на оси 4 в сторону параллельных контактов 12 и плечо 8 замкнет их, электрозвонок или сирена выдадут сигнал до тех пор, пока человек не проснется и не выключит электропитание, если сила толчка (толчков) будет больше чем установлена чувствительность датчиков, то они могут сработать все, но так как они к электрической цепи подключены параллельно, электрозвонок или сирена выдадут сигнал. После того, как прекратится землетрясение, датчик (датчики) приводят в исходное положение нажатием кнопки 3 (фиг. 1), а блок из 4 датчиков нажатием кнопки 1 (фиг. 5 показано пунктиром и на фиг. 6, где показан корпус блока датчиков с кнопкой 1) подключают к электропитанию. На фиг. 5 показана схема блока из 4 датчиков, пунктиром показано основание размещения датчиков. Такое размещение их дает возможность ставить корпус блока на полочку закрепленной на стене любой стороной к стенке и всегда один из датчиков будет направлен в сторону, откуда придет толчок (толчки) верхним или нижним концом рычага 5 (плечом 8 или 9). Нажимая на головку кнопки 1, круг 2 опускается вниз (фиг. 6), нажимает на плечо 9 рычага 5 каждого датчика и возвращает их в исходное положение. На фиг. 6 показан корпус блока датчиков, который включает: - основание 4 с бортиками 5 и колпак 3, на котором укреплена кнопка 1 с кругом 2. Датчик (блок датчиков) простой по устройству, надежный в работе.
