Епоксидна композиція

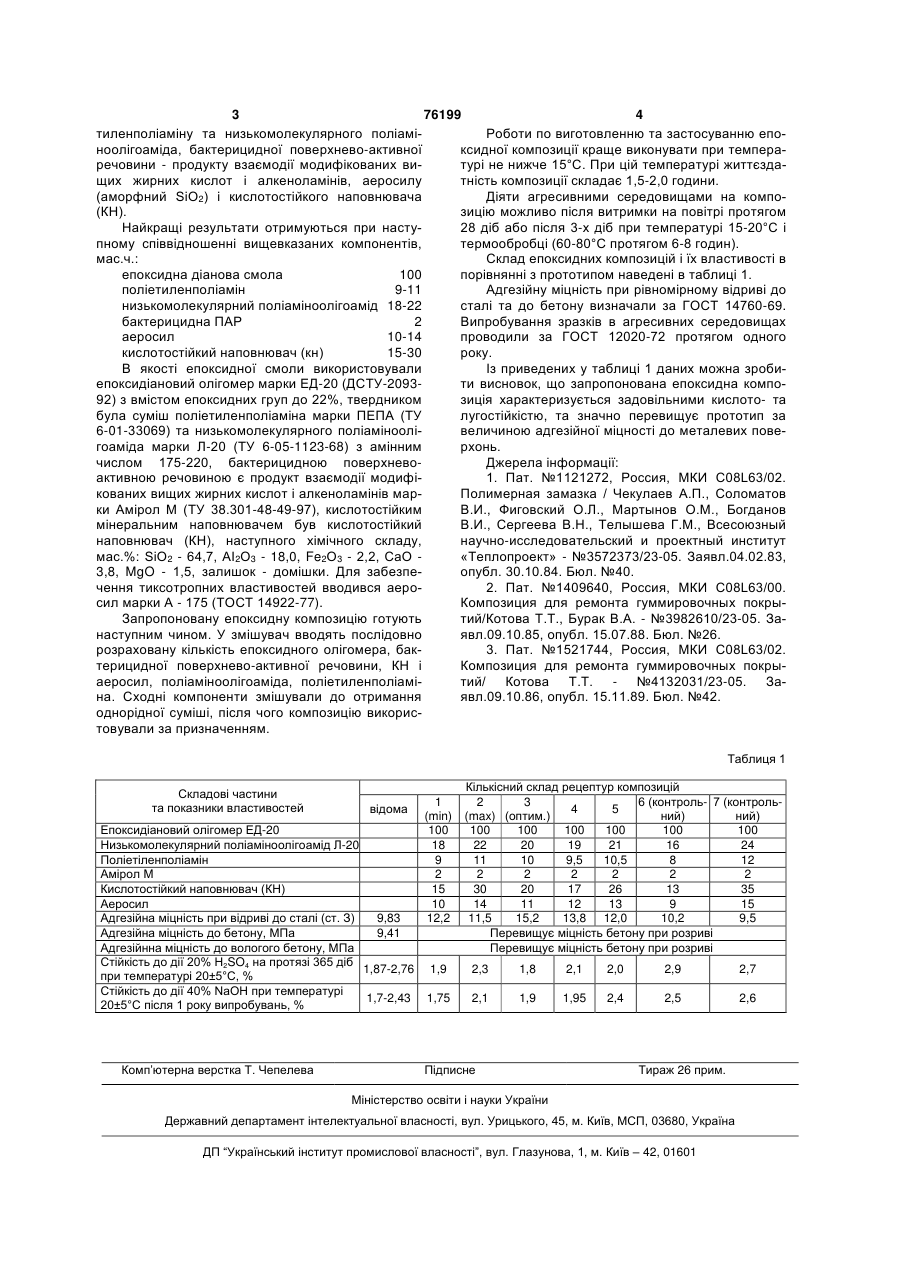

Епоксидна композиція, яка містить епоксидну діанову смолу, амінний отверджувач, поверхневоактивну речовину та наповнювач, яка відрізняється тим, що як отверджувач містить суміш поліетиленполіаміну та низькомолекулярного поліаміноолігоаміду, як поверхнево-активну речовину (ПАР) - бактерицидну ПАР, продукт взаємодії модифікованих вищих жирних кислот і алкеноламінів, як наповнювач - кислотостійкий наповнювач і аеросил при такому співвідношенні компонентів, мас.ч.: епоксидна діанова смола 100 поліеталенполіамін 19-11 низькомолекулярний поліаміноолігоамід 18-22 бактерицидна ПАР 2 аеросил 10-14 кислотостійкий наповнювач 15-30. Винахід відноситься до одержання епоксидних композицій для противокорозійних робіт, здебільш для захисту залізобетонних і металевих конструкцій. Відома полімерна композиція [1], в склад якої входять епоксидна діанова смола, феноламінний модифікатор, амінний твердник (поліетиленполіамін), і кислотостійкий наповнювач. Вказана композиція характеризується відносно добрими антикорозійними властивостями, але недостатньо високими показниками адгезійної міцності до сталі ( 10,4МПа). Відома також епоксидна композиція [2], до складу якої входять епоксидна діанова смола, рідкий нітрильний каучук, що містить карбоксил, сірка, тіурам, оксид цинку, оксид магнію, диоксид пентана, ацетиленову сажу. В якості твердника використовується суміш поліетиленполіаміну та діетілентриамінометилфенола. Однак дана композиція має невисокі показники адгезійної міцності до сталі, приблизно 4,5... 5,1МПа. Найбільш близькою до композиції, що заявляється, є епоксидна композиція для ремонту гумірованих покриттів на основі епоксидної діанової смоли [3], в склад якої входить рідкий бутадієннітрильний каучук, що містить карбоксил, сірка, тетраметилтіурамдисульфід, оксид цинку, оксид магнію, диоксид етанолу, сажу ацетиленову, поверхнево-активну речовину (алкілдіоксиетілен) метілметілдіетіламоній-бензолсульфонат і твердник поліетиленполіамін. Вказана композиція характеризується стійкістю до дії розчину 20%-ної сірчаної кислоти, розчину 40%-ної луги, однак має недостатньо високу адгезійну міцність до сталі. Поставлена задача - підвищити адгезійну міцність до сталі при задовільній стійкості до дії агресивних середовищ (20%-ної сірчаної кислоти). Згідно з винаходом, ця ціль досягається введенням в склад композиції епоксидіанової смоли, комплексного твердника, який, є сумішшю поліе UA (11) 76199 (13) (21) 20040402785 (22) 15.04.2004 (24) 17.07.2006 (46) 17.07.2006, Бюл. № 7, 2006 р. (72) Латорець Катерина Володимирівна, Яковлєва Раїса Антонівна, Попов Юрій Вікторович, Корінько Іван Васильович, Піліграм Сергій Сергійович, Клейн Єфим Борисович, Абрамова Олена Анатоліївна (73) ХАРКІВСЬКИЙ ДЕРЖАВНИЙ ТЕХНІЧНИЙ УНІВЕРСИТЕТ БУДІВНИЦТВА ТА АРХІТЕКТУРИ, ДЕРЖАВНЕ КОМУНАЛЬНЕ ПІДПРИЄМСТВО "ХАРКІВКОМУНОЧИСТВОД" (56) SU 1121272, A, 30.10.1984 SU 1521744, A, 15.11.1989 SU 1493645, A, 15.07.1989 UA 51299, A, 15.11.2002 RU 2211231, C, 27.08.2003 WO 95 24433, A, 14.09.1995 C2 2 (19) 1 3 76199 4 тиленполіаміну та низькомолекулярного поліаміРоботи по виготовленню та застосуванню епоноолігоаміда, бактерицидної поверхнево-активної ксидної композиції краще виконувати при темпераречовини - продукту взаємодії модифікованих витурі не нижче 15°С. При цій температурі життєздащих жирних кислот і алкеноламінів, аеросилу тність композиції складає 1,5-2,0 години. (аморфний SiО2) і кислотостійкого наповнювача Діяти агресивними середовищами на компо(КН). зицію можливо після витримки на повітрі протягом Найкращі результати отримуються при насту28 діб або після 3-х діб при температурі 15-20°С і пному співвідношенні вищевказаних компонентів, термообробці (60-80°С протягом 6-8 годин). мас.ч.: Склад епоксидних композицій і їх властивості в епоксидна діанова смола 100 порівнянні з прототипом наведені в таблиці 1. поліетиленполіамін 9-11 Адгезійну міцність при рівномірному відриві до низькомолекулярний поліаміноолігоамід 18-22 сталі та до бетону визначали за ГОСТ 14760-69. бактерицидна ПАР 2 Випробування зразків в агресивних середовищах аеросил 10-14 проводили за ГОСТ 12020-72 протягом одного кислотостійкий наповнювач (кн) 15-30 року. В якості епоксидної смоли використовували Із приведених у таблиці 1 даних можна зробиепоксидіановий олігомер марки ЕД-20 (ДСТУ-2093ти висновок, що запропонована епоксидна компо92) з вмістом епоксидних груп до 22%, твердником зиція характеризується задовільними кислото- та була суміш поліетиленполіаміна марки ПЕПА (ТУ лугостійкістю, та значно перевищує прототип за 6-01-33069) та низькомолекулярного поліаміноолівеличиною адгезійної міцності до металевих повегоаміда марки Л-20 (ТУ 6-05-1123-68) з амінним рхонь. числом 175-220, бактерицидною поверхневоДжерела інформації: активною речовиною є продукт взаємодії модифі1. Пат. №1121272, Россия, МКИ С08L63/02. кованих вищих жирних кислот і алкеноламінів марПолимерная замазка / Чекулаев А.П., Соломатов ки Амірол Μ (ТУ 38.301-48-49-97), кислотостійким В.И., Фиговский О.Л., Мартынов О.М., Богданов мінеральним наповнювачем був кислотостійкий В.И., Сергеева В.Н., Телышева Г.М., Всесоюзный наповнювач (КН), наступного хімічного складу, научно-исследовательский и проектный институт мас.%: SіO2 - 64,7, АІ2О3 - 18,0, Fe2О3 - 2,2, СаО «Теплопроект» - №3572373/23-05. Заявл.04.02.83, 3,8, MgO - 1,5, залишок - домішки. Для забезпеопубл. 30.10.84. Бюл. №40. чення тиксотропних властивостей вводився аеро2. Пат. №1409640, Россия, МКИ С08L63/00. сил марки А - 175 (ТОСТ 14922-77). Композиция для ремонта гуммировочных покрыЗапропоновану епоксидну композицію готують тий/Котова Т.Т., Бурак В.А. - №3982610/23-05. Занаступним чином. У змішувач вводять послідовно явл.09.10.85, опубл. 15.07.88. Бюл. №26. розраховану кількість епоксидного олігомера, бак3. Пат. №1521744, Россия, МКИ С08L63/02. терицидної поверхнево-активної речовини, КН і Композиция для ремонта гуммировочных покрыаеросил, поліаміноолігоаміда, поліетиленполіамітий/ Котова Т.Т. - №4132031/23-05. Зана. Сходні компоненти змішували до отримання явл.09.10.86, опубл. 15.11.89. Бюл. №42. однорідної суміші, після чого композицію використовували за призначенням. Таблиця 1 Складові частини та показники властивостей відома Епоксидіановий олігомер ЕД-20 Низькомолекулярний поліаміноолігоамід Л-20 Поліетіленполіамін Амірол Μ Кислотостійкий наповнювач (КН) Аеросил Адгезійна міцність при відриві до сталі (ст. З) 9,83 Адгезійна міцність до бетону, МПа 9,41 Адгезійнна міцність до вологого бетону, МПа Стійкість до дії 20% H2SO4 на протязі 365 діб 1,87-2,76 при температурі 20±5°С, % Стійкість до дії 40% NaOH при температурі 1,7-2,43 20±5°С після 1 року випробувань, % Комп’ютерна верстка Т. Чепелева 1 (min) 100 18 9 2 15 10 12,2 Кількісний склад рецептур композицій 2 3 6 (контроль- 7 (контроль4 5 (max) (оптим.) ний) ний) 100 100 100 100 100 100 22 20 19 21 16 24 11 10 9,5 10,5 8 12 2 2 2 2 2 2 30 20 17 26 13 35 14 11 12 13 9 15 11,5 15,2 13,8 12,0 10,2 9,5 Перевищує міцність бетону при розриві Перевищує міцність бетону при розриві 1,9 2,3 1,8 2,1 2,0 2,9 2,7 1,75 2,1 1,9 1,95 2,4 2,5 2,6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
