Кернотримач, що містить циліндричний корпус, перекритий з верхнього торця муфтою і кришкою, з отвором у нижній частині для подачі масла в герметичну порожнину циліндра і створення тиску, ззовні - азбоцементну трубу з вмонтованими нагрівальними елементами, верхній та нижній штоки, перфоровану металеву трубку в центрі корпусу і гумову манжету, яка обтискає тонкостінний металевий циліндр з розміщеним в ньому керном, який відрізняється тим, що тонкостінний металевий циліндр виконаний розрізним по твірній під кутом 20° до дотичної і має на внутрішній поверхні поздовжні та кільцеві канавки.

Текст

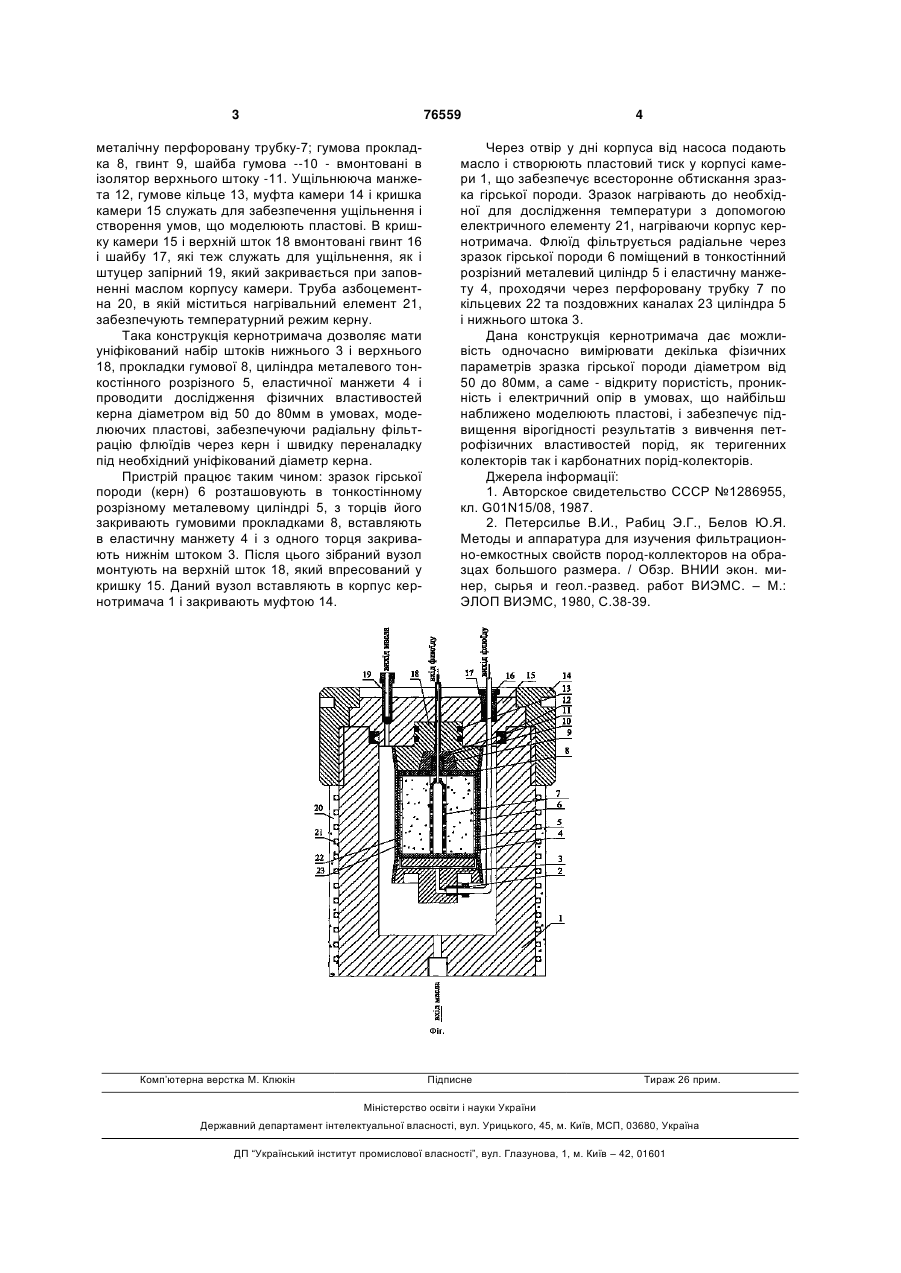

Кернотримач, що містить циліндричний корпус, перекритий з верхнього торця муфтою і кришкою, з отвором у нижній частині для подачі масла в герметичну порожнину циліндра і створення тиску, ззовні - азбоцементну трубу з вмонтованими нагрівальними елементами, верхній та нижній штоки, перфоровану металеву трубку в центрі корпусу і гумову манжету, яка обтискає тонкостінний металевий циліндр з розміщеним в ньому керном, який відрізняється тим, що тонкостінний металевий циліндр виконаний розрізним по твірній під кутом 20° до дотичної і має на внутрішній поверхні поздовжні та кільцеві канавки. (19) (21) 20040705504 (22) 08.07.2004 (24) 15.08.2006 (46) 01.08.2006, Бюл. №8, 2006р. (72) Верхівський Степан Данилович, Іванов Володимир Володимирович, Лесюк Ігор Теодорович, Нестеренко Микола Юрійович, Ягніщак Йосип Васильович (73) ЛЬВІВСЬКЕ ВІДДІЛЕННЯ УКРАЇНСЬКОГО ДЕРЖАВНОГО ГЕОЛОГОРОЗВІДУВАЛЬНОГО ІНСТИТУТУ (56) UA 2927, G01N15/08, 26.12.94 SU 578597, G01N15/08, 28.10.77 SU 1286955, G01N15/08, 30.01.87 DE 4213666, G01N15/08, 10.09.92 EP 0786658, G01N15/08, 30.07.97 3 76559 металічну перфоровану трубку-7; гумова прокладка 8, гвинт 9, шайба гумова --10 - вмонтовані в ізолятор верхнього штоку -11. Ущільнююча манжета 12, гумове кільце 13, муфта камери 14 і кришка камери 15 служать для забезпечення ущільнення і створення умов, що моделюють пластові. В кришку камери 15 і верхній шток 18 вмонтовані гвинт 16 і шайбу 17, які теж служать для ущільнення, як і штуцер запірний 19, який закривається при заповненні маслом корпусу камери. Труба азбоцементна 20, в якій міститься нагрівальний елемент 21, забезпечують температурний режим керну. Така конструкція кернотримача дозволяє мати уніфікований набір штоків нижнього 3 і верхнього 18, прокладки гумової 8, циліндра металевого тонкостінного розрізного 5, еластичної манжети 4 і проводити дослідження фізичних властивостей керна діаметром від 50 до 80мм в умовах, моделюючих пластові, забезпечуючи радіальну фільтрацію флюїдів через керн і швидку переналадку під необхідний уніфікований діаметр керна. Пристрій працює таким чином: зразок гірської породи (керн) 6 розташовують в тонкостінному розрізному металевому циліндрі 5, з торців його закривають гумовими прокладками 8, вставляють в еластичну манжету 4 і з одного торця закривають нижнім штоком 3. Після цього зібраний вузол монтують на верхній шток 18, який впресований у кришку 15. Даний вузол вставляють в корпус кернотримача 1 і закривають муфтою 14. Комп’ютерна верстка М. Клюкін 4 Через отвір у дні корпуса від насоса подають масло і створюють пластовий тиск у корпусі камери 1, що забезпечує всесторонне обтискання зразка гірської породи. Зразок нагрівають до необхідної для дослідження температури з допомогою електричного елементу 21, нагріваючи корпус кернотримача. Флюїд фільтрується радіальне через зразок гірської породи 6 поміщений в тонкостінний розрізний металевий циліндр 5 і еластичну манжету 4, проходячи через перфоровану трубку 7 по кільцевих 22 та поздовжних каналах 23 циліндра 5 і нижнього штока 3. Дана конструкція кернотримача дає можливість одночасно вимірювати декілька фізичних параметрів зразка гірської породи діаметром від 50 до 80мм, а саме - відкриту пористість, проникність і електричний опір в умовах, що найбільш наближено моделюють пластові, і забезпечує підвищення вірогідності результатів з вивчення петрофізичних властивостей порід, як теригенних колекторів так і карбонатних порід-колекторів. Джерела інформації: 1. Авторское свидетельство СССР №1286955, кл. G01N15/08, 1987. 2. Петерсилье В.И., Рабиц Э.Г., Белов Ю.Я. Методы и аппаратура для изучения фильтрационно-емкостных свойств пород-коллекторов на образцах большого размера. / Обзр. ВНИИ экон. минер, сырья и геол.-развед. работ ВИЭМС. – М.: ЭЛОП ВИЭМС, 1980, С.38-39. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601

Дивитися

Додаткова інформація

Назва патенту англійською

Core holder

Автори англійською

Ivanov Volodymyr Volodymyrovych, Nesterenko Mykola Yuriiovych

Назва патенту російською

Кернодержатель

Автори російською

Иванов Владимир Владимирович, Нестеренко Николай Юрьевич

МПК / Мітки

МПК: E21B 25/00

Мітки: кернотримач
