Спосіб заміни кожуха доменної печі

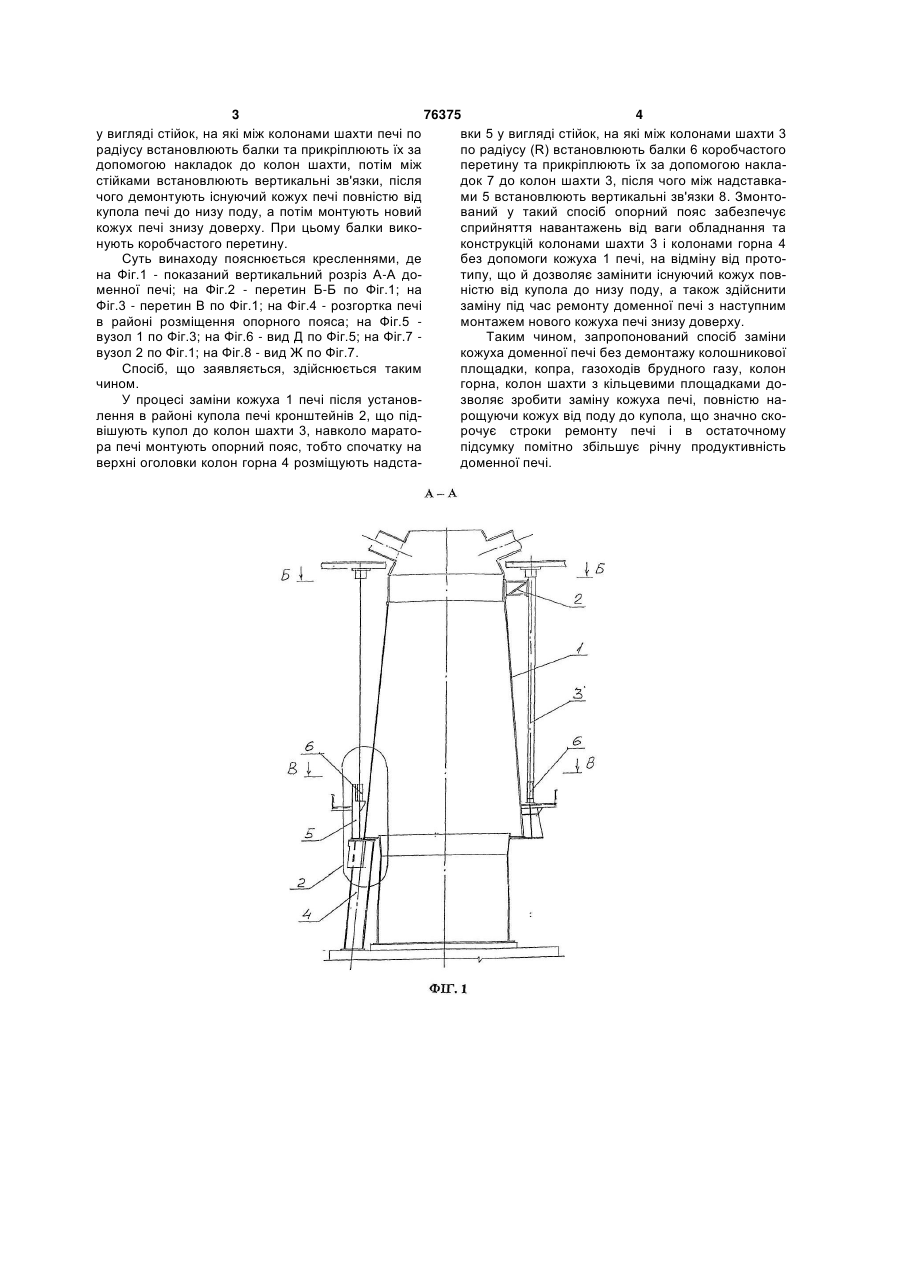

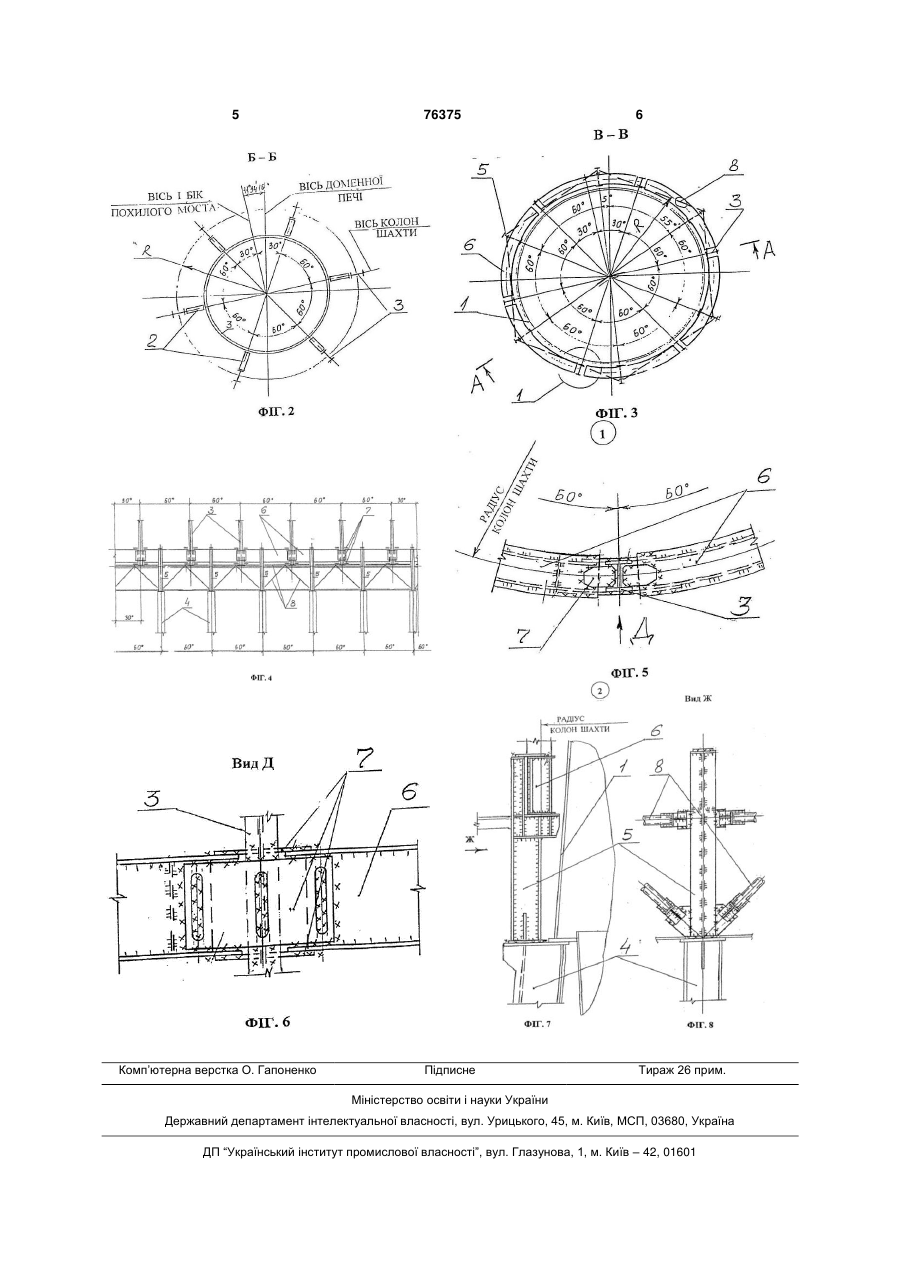

1. Спосіб заміни кожуха доменної печі, що включає монтаж у ділянці купола печі кронштейнів, які підвішують купол до колон шахти, монтаж у районі маратора печі опорних елементів, які підтримують колони шахти, демонтаж частин існуючого кожуха печі й монтаж частин нового кожуха, який відрізняється тим, що опорні елементи виконують шляхом монтажу навколо маратора печі опорного пояса, зокрема спочатку на верхніх оголовках колон горна печі розміщують надставки у вигляді стійок, на які між колонами шахти печі по радіусу встановлюють балки й прикріплюють їх за допомогою накладок до колон шахти, потім між стійками встановлюють вертикальні зв'язки, після чого демонтують існуючий кожух печі повністю від купола печі до поду, а потім монтують новий кожух печі знизу доверху. 2. Спосіб за п. 1, який відрізняється тим, що балки виконують коробчастого перерізу. UA (21) a200501415 (22) 16.02.2005 (24) 17.07.2006 (46) 17.07.2006, Бюл. № 7, 2006 р. (72) Малимон Олександр Панасович, Ірха Віктор Миколайович, Деменков Дмитро Якович, Давидов Микола Олександрович, Шелтік Валерій Анатолійович, Федотов Олег Васильович, Мельниченко Анатолій Іванович, Даньков Валерій Миколайович, Тітов Валерій Георгійович, Зайка Володимир Якович (73) ВІДКРИТЕ АКЦІОНЕРНЕ ТОВАРИСТВО "МАРІУПОЛЬСЬКИЙ МЕТАЛУРГІЙНИЙ КОМБІНАТ ІМ.ІЛЛІЧА" (56) SU 876718 A1, 30.10.1981 SU 929798 A1, 23.05.1982 SU 1765333 A1, 30.09.1992 SU 1353880 A1, 23.11.1987 SU 9012272 A1, 30.01.1982 SU 581146 A1, 25.11.1977 SU 885511 A1, 30.11.1981 SU 853072 A1, 07.08.1981 C2 2 (19) 1 3 76375 4 у вигляді стійок, на які між колонами шахти печі по вки 5 у вигляді стійок, на які між колонами шахти 3 радіусу встановлюють балки та прикріплюють їх за по радіусу (R) встановлюють балки 6 коробчастого допомогою накладок до колон шахти, потім між перетину та прикріплюють їх за допомогою накластійками встановлюють вертикальні зв'язки, після док 7 до колон шахти 3, після чого між надставкачого демонтують існуючий кожух печі повністю від ми 5 встановлюють вертикальні зв'язки 8. Змонтокупола печі до низу поду, а потім монтують новий ваний у такий спосіб опорний пояс забезпечує кожух печі знизу доверху. При цьому балки викосприйняття навантажень від ваги обладнання та нують коробчастого перетину. конструкцій колонами шахти 3 і колонами горна 4 Суть винаходу пояснюється кресленнями, де без допомоги кожуха 1 печі, на відміну від протона Фіг.1 - показаний вертикальний розріз А-А дотипу, що й дозволяє замінити існуючий кожух повменної печі; на Фіг.2 - перетин Б-Б по Фіг.1; на ністю від купола до низу поду, а також здійснити Фіг.3 - перетин В по Фіг.1; на Фіг.4 - розгортка печі заміну під час ремонту доменної печі з наступним в районі розміщення опорного пояса; на Фіг.5 монтажем нового кожуха печі знизу доверху. вузол 1 по Фіг.3; на Фіг.6 - вид Д по Фіг.5; на Фіг.7 Таким чином, запропонований спосіб заміни вузол 2 по Фіг.1; на Фіг.8 - вид Ж по Фіг.7. кожуха доменної печі без демонтажу колошникової Спосіб, що заявляється, здійснюється таким площадки, копра, газоходів брудного газу, колон чином. горна, колон шахти з кільцевими площадками доУ процесі заміни кожуха 1 печі після установзволяє зробити заміну кожуха печі, повністю налення в районі купола печі кронштейнів 2, що підрощуючи кожух від поду до купола, що значно сковішують купол до колон шахти 3, навколо мараторочує строки ремонту печі і в остаточному ра печі монтують опорний пояс, тобто спочатку на підсумку помітно збільшує річну продуктивність верхні оголовки колон горна 4 розміщують надстадоменної печі. 5 Комп’ютерна верстка О. Гапоненко 76375 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
