Привід транспортного засобу, який діє від мускульної сили людини
Формула / Реферат
Привід транспортного засобу, який діє від мускульної сили людини, що містить ведучий вал із закріпленим на ньому блоком ведучих зірочок, обгінні муфти, зубчасті рейки з педалями, напрямні зубчастих рейок, який відрізняється тим, що ведучий вал розташований у підшипниках, з двох сторін на валу через обгінні муфти закріплено зубчасті шестерні, які знаходяться в напрямних і кінематично зв’язані із зубчастими рейками з педалями у напрямних, що прикріплені до рами транспортного засобу за допомогою кронштейна, й з гнучким елементом, що з’єднаний через ролики-шківи у замкнуту стрічку.
Текст

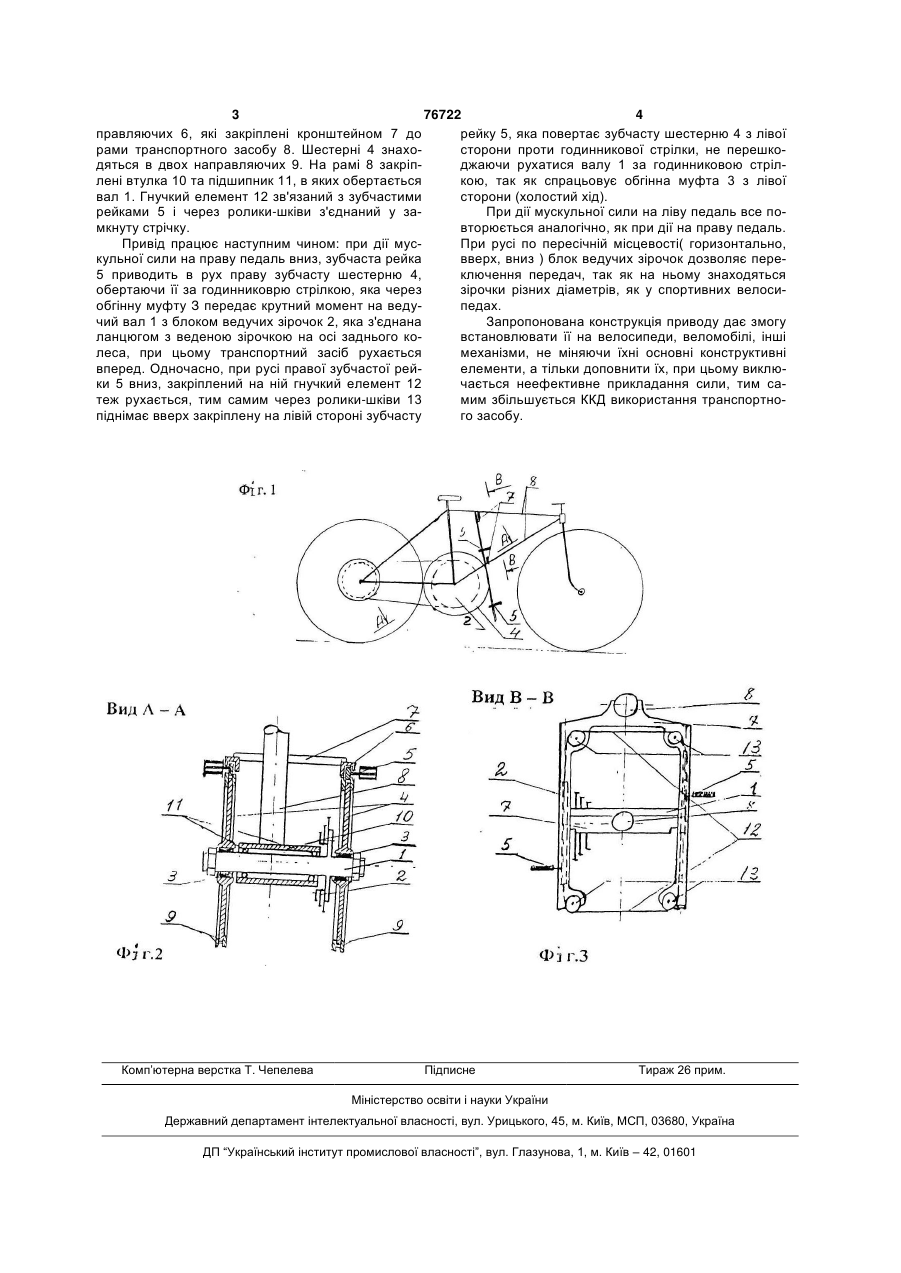

Привід транспортного засобу, який діє від мускульної сили людини, що містить ведучий вал із 3 76722 4 правляючих 6, які закріплені кронштейном 7 до рейку 5, яка повертає зубчасту шестерню 4 з лівої рами транспортного засобу 8. Шестерні 4 знахосторони проти годинникової стрілки, не перешкодяться в двох направляючих 9. На рамі 8 закріпджаючи рухатися валу 1 за годинниковою стріллені втулка 10 та підшипник 11, в яких обертається кою, так як спрацьовує обгінна муфта 3 з лівої вал 1. Гнучкий елемент 12 зв'язаний з зубчастими сторони (холостий хід). рейками 5 і через ролики-шківи з'єднаний у заПри дії мускульної сили на ліву педаль все помкнуту стрічку. вторюється аналогічно, як при дії на праву педаль. Привід працює наступним чином: при дії мусПри русі по пересічній місцевості( горизонтально, кульної сили на праву педаль вниз, зубчаста рейка вверх, вниз ) блок ведучих зірочок дозволяє пере5 приводить в рух праву зубчасту шестерню 4, ключення передач, так як на ньому знаходяться обертаючи її за годинниковрю стрілкою, яка через зірочки різних діаметрів, як у спортивних велосиобгінну муфту З передає крутний момент на ведупедах. чий вал 1 з блоком ведучих зірочок 2, яка з'єднана Запропонована конструкція приводу дає змогу ланцюгом з веденою зірочкою на осі заднього ковстановлювати її на велосипеди, веломобілі, інші леса, при цьому транспортний засіб рухається механізми, не міняючи їхні основні конструктивні вперед. Одночасно, при русі правої зубчастої рейелементи, а тільки доповнити їх, при цьому виклюки 5 вниз, закріплений на ній гнучкий елемент 12 чається неефективне прикладання сили, тим сатеж рухається, тим самим через ролики-шківи 13 мим збільшується ККД використання транспортнопіднімає вверх закріплену на лівій стороні зубчасту го засобу. Комп’ютерна верстка Т. Чепелева Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюDrive of transport facility, which work from the muscular force of man
Назва патенту російськоюПривод транспортного средства, который действует от мышечной силы человека
МПК / Мітки
МПК: B62M 1/00
Мітки: привід, сили, мускульної, діє, транспортного, людини, засобу
