Шахтна однобарабанна підйомна установка
Номер патенту: 76865
Опубліковано: 15.09.2006
Автори: Полушина Марина Віталіївна, Безпалько Тетяна Віталіївна, Заболотний Костянтин Сергійович
Формула / Реферат
Шахтна однобарабанна підйомна установка, що включає копрові шківи, установлені на одній геометричній осі, канати і однобарабанну піднімальну машину, яка відрізняється тим, що кріплення каната від правого копрового шківа виконано у лівого торця барабана піднімальної машини і відповідно кріплення каната від лівого копрового шківа - у правого торця барабана.
Текст

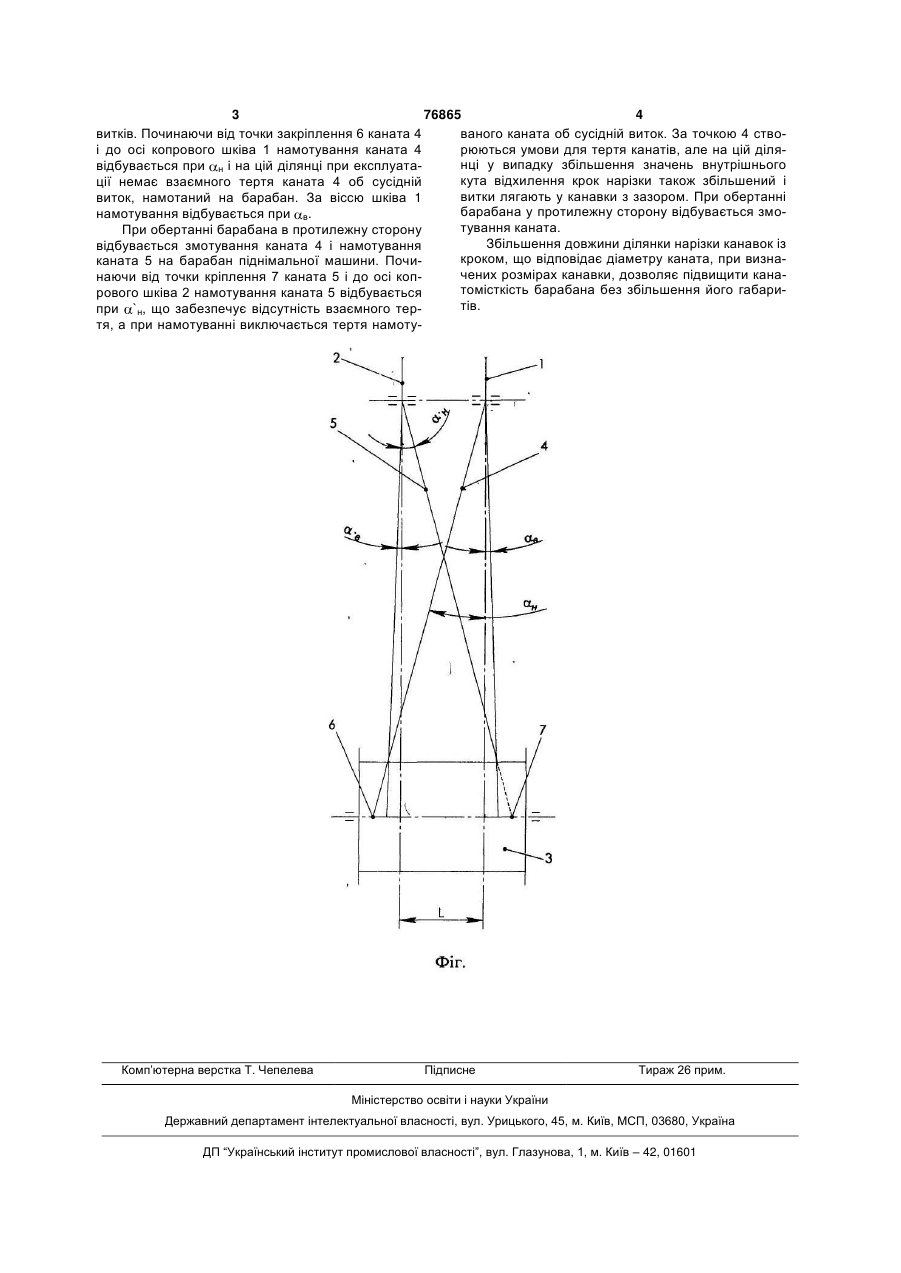

Шахтна однобарабанна підйомна установка, що включає копрові шківи, установлені на одній геометричній осі, канати і однобарабанну піднімальну машину, яка відрізняється тим, що кріплення каната від правого копрового шківа виконано у лівого торця барабана піднімальної машини і відповідно кріплення каната від лівого копрового шківа - у правого торця барабана. (19) (21) 20041109347 (22) 15.11.2004 (24) 15.09.2006 (46) 05.09.2006, Бюл. № 9, 2006 р. (72) Заболотний Костянтин Сергійович, Безпалько Тетяна Віталіївна, Полушина Марина Віталіївна (73) Національний гірничий університет (56) Федорова З. М., Лукин И. Ф., Нестеров А. П. Подъемники. Киев, 1976. - с. 71 UA 61682, 15.11.2003 3 76865 4 витків. Починаючи від точки закріплення 6 каната 4 ваного каната об сусідній виток. За точкою 4 ствоі до осі копрового шківа 1 намотування каната 4 рюються умови для тертя канатів, але на цій ділянці у випадку збільшення значень внутрішнього відбувається при н і на цій ділянці при експлуатакута відхилення крок нарізки також збільшений і ції немає взаємного тертя каната 4 об сусідній витки лягають у канавки з зазором. При обертанні виток, намотаний на барабан. За віссю шківа 1 барабана у протилежну сторону відбувається змонамотування відбувається при в. тування каната. При обертанні барабана в протилежну сторону Збільшення довжини ділянки нарізки канавок із відбувається змотування каната 4 і намотування кроком, що відповідає діаметру каната, при визнаканата 5 на барабан піднімальної машини. Почичених розмірах канавки, дозволяє підвищити кананаючи від точки кріплення 7 каната 5 і до осі коптомісткість барабана без збільшення його габарирового шківа 2 намотування каната 5 відбувається тів. при `н, що забезпечує відсутність взаємного тертя, а при намотуванні виключається тертя намоту Комп’ютерна верстка Т. Чепелева Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюMine single-drum conveying machinery
Автори англійськоюZabolotnyi Kostiantyn Serhiiovych
Назва патенту російськоюШахтная однобарабанная подъемная установка
Автори російськоюЗаболотный Константин Сергеевич
МПК / Мітки
МПК: B66B 15/00
Мітки: установка, підйомна, шахтна, однобарабанна
