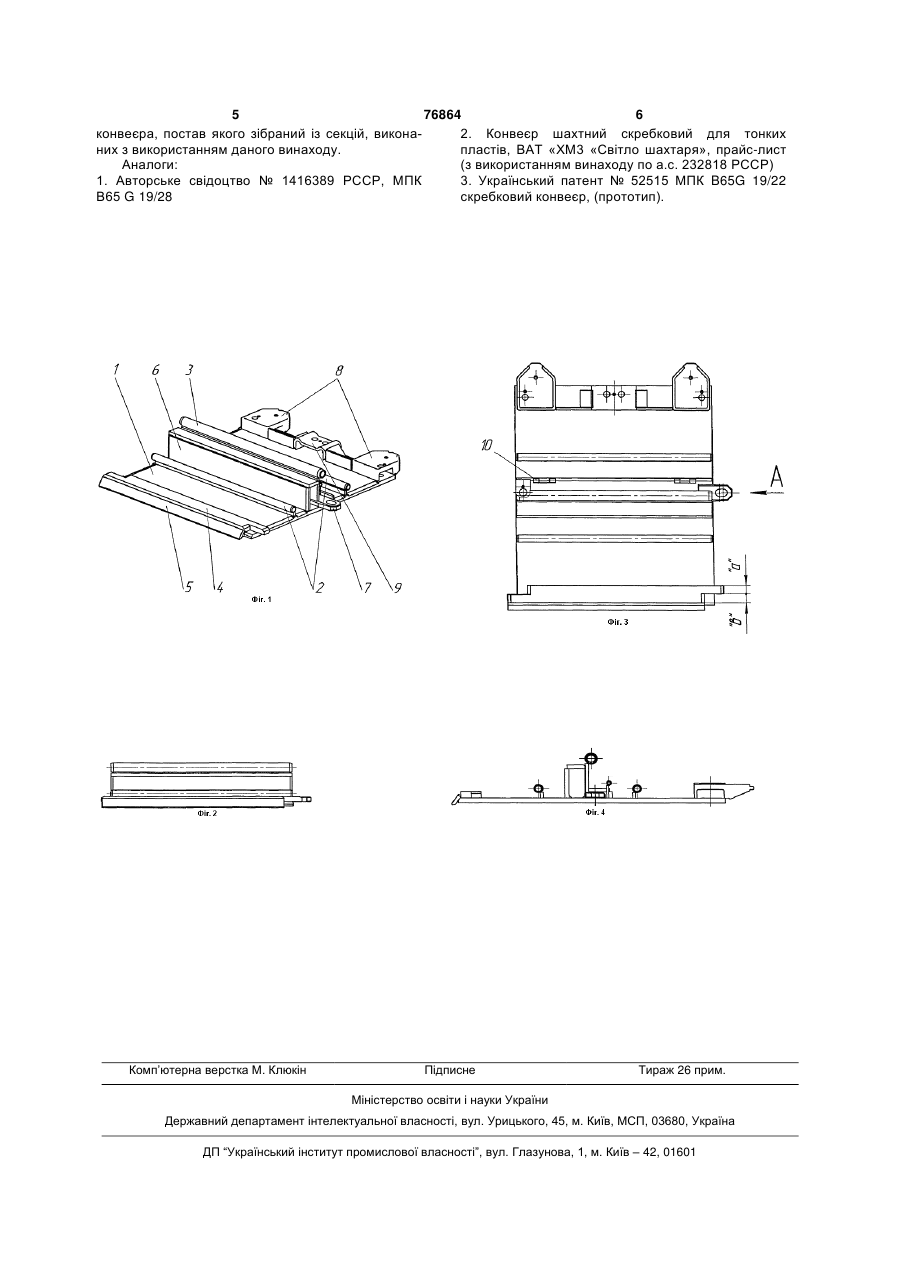

Секція забійного скребкового конвеєра

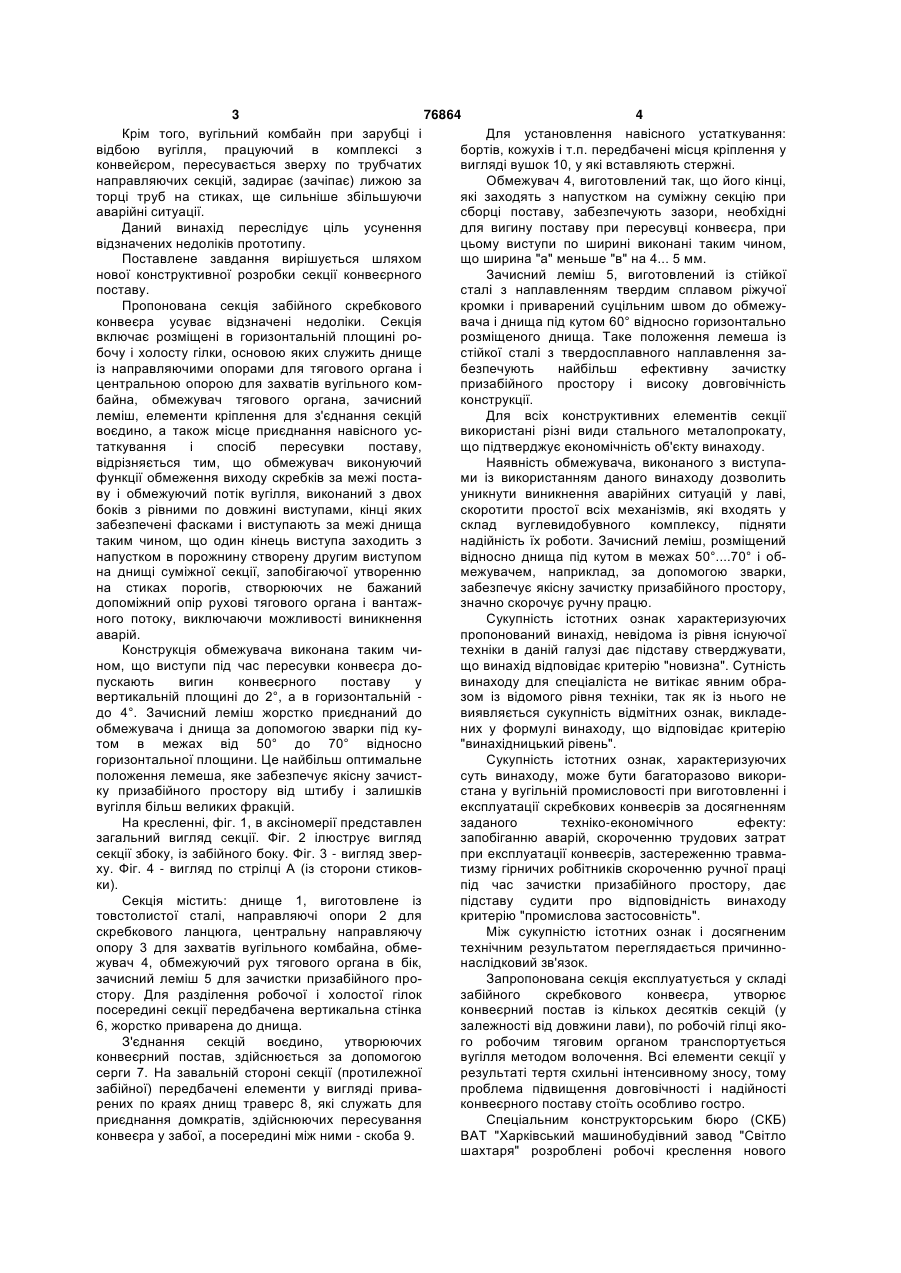

1. Секція забійного скребкового конвеєра, яка містить розміщені у горизонтальній площині робочу і холосту гілки, основою яких служать днище з 3 76864 4 Крім того, вугільний комбайн при зарубці і Для установлення навісного устаткування: відбою вугілля, працуючий в комплексі з бортів, кожухів і т.п. передбачені місця кріплення у конвейєром, пересувається зверху по трубчатих вигляді вушок 10, у які вставляють стержні. направляючих секцій, задирає (зачіпає) лижою за Обмежувач 4, виготовлений так, що його кінці, торці труб на стиках, ще сильніше збільшуючи які заходять з напустком на суміжну секцію при аварійні ситуації. сборці поставу, забезпечують зазори, необхідні Даний винахід переслідує ціль усунення для вигину поставу при пересувці конвеєра, при відзначених недоліків прототипу. цьому виступи по ширині виконані таким чином, Поставлене завдання вирішується шляхом що ширина "а" меньше "в" на 4... 5 мм. нової конструктивної розробки секції конвеєрного Зачисний леміш 5, виготовлений із стійкої поставу. сталі з наплавленням твердим сплавом ріжучої Пропонована секція забійного скребкового кромки і приварений суцільним швом до обмежуконвеєра усуває відзначені недоліки. Секція вача і днища під кутом 60° відносно горизонтально включає розміщені в горизонтальній площині ророзміщеного днища. Таке положення лемеша із бочу і холосту гілки, основою яких служить днище стійкої сталі з твердосплавного наплавлення заіз направляючими опорами для тягового органа і безпечують найбільш ефективну зачистку центральною опорою для захватів вугільного компризабійного простору і високу довговічність байна, обмежувач тягового органа, зачисний конструкції. леміш, елементи кріплення для з'єднання секцій Для всіх конструктивних елементів секції воєдино, а також місце приєднання навісного усвикористані різні види стального металопрокату, таткування і спосіб пересувки поставу, що підтверджує економічність об'єкту винаходу. відрізняється тим, що обмежувач виконуючий Наявність обмежувача, виконаного з виступафункції обмеження виходу скребків за межі постами із використанням даного винаходу дозволить ву і обмежуючий потік вугілля, виконаний з двох уникнути виникнення аварійних ситуацій у лаві, боків з рівними по довжині виступами, кінці яких скоротити простої всіх механізмів, які входять у забезпечені фасками і виступають за межі днища склад вуглевидобувного комплексу, підняти таким чином, що один кінець виступа заходить з надійність їх роботи. Зачисний леміш, розміщений напустком в порожнину створену другим виступом відносно днища під кутом в межах 50°....70° і обна днищі суміжної секції, запобігаючої утворенню межувачем, наприклад, за допомогою зварки, на стиках порогів, створюючих не бажаний забезпечує якісну зачистку призабійного простору, допоміжний опір рухові тягового органа і вантажзначно скорочує ручну працю. ного потоку, виключаючи можливості виникнення Сукупність істотних ознак характеризуючих аварій. пропонований винахід, невідома із рівня існуючої Конструкція обмежувача виконана таким читехніки в даній галузі дає підставу стверджувати, ном, що виступи під час пересувки конвеєра дощо винахід відповідає критерію "новизна". Сутність пускають вигин конвеєрного поставу у винаходу для спеціаліста не витікає явним обравертикальній площині до 2°, а в горизонтальній зом із відомого рівня техніки, так як із нього не до 4°. Зачисний леміш жорстко приєднаний до виявляється сукупність відмітних ознак, викладеобмежувача і днища за допомогою зварки під куних у формулі винаходу, що відповідає критерію том в межах від 50° до 70° відносно "винахідницький рівень". горизонтальної площини. Це найбільш оптимальне Сукупність істотних ознак, характеризуючих положення лемеша, яке забезпечує якісну зачистсуть винаходу, може бути багаторазово викорику призабійного простору від штибу і залишків стана у вугільній промисловості при виготовленні і вугілля більш великих фракцій. експлуатації скребкових конвеєрів за досягненням На кресленні, фіг. 1, в аксіномерії представлен заданого техніко-економічного ефекту: загальний вигляд секції. Фіг. 2 ілюструє вигляд запобіганню аварій, скороченню трудових затрат секції збоку, із забійного боку. Фіг. 3 - вигляд зверпри експлуатації конвеєрів, застереженню травмаху. Фіг. 4 - вигляд по стрілці А (із сторони стиковтизму гірничих робітників скороченню ручної праці ки). під час зачистки призабійного простору, дає Секція містить: днище 1, виготовлене із підставу судити про відповідність винаходу товстолистої сталі, направляючі опори 2 для критерію "промислова застосовність". скребкового ланцюга, центральну направляючу Між сукупністю істотних ознак і досягненим опору 3 для захватів вугільного комбайна, обметехнічним результатом переглядається причинножувач 4, обмежуючий рух тягового органа в бік, наслідковий зв'язок. зачисний леміш 5 для зачистки призабійного проЗапропонована секція експлуатується у складі стору. Для разділення робочої і холостої гілок забійного скребкового конвеєра, утворює посередині секції передбачена вертикальна стінка конвеєрний постав із кількох десятків секцій (у 6, жорстко приварена до днища. залежності від довжини лави), по робочій гілці якоЗ'єднання секцій воєдино, утворюючих го робочим тяговим органом транспортується конвеєрний постав, здійснюється за допомогою вугілля методом волочення. Всі елементи секції у серги 7. На завальній стороні секції (протилежної результаті тертя схильні інтенсивному зносу, тому забійної) передбачені елементи у вигляді привапроблема підвищення довговічності і надійності рених по краях днищ траверс 8, які служать для конвеєрного поставу стоїть особливо гостро. приєднання домкратів, здійснюючих пересування Спеціальним конструкторським бюро (СКБ) конвеєра у забої, а посередині між ними - скоба 9. ВАТ "Харківський машинобудівний завод "Світло шахтаря" розроблені робочі креслення нового 5 76864 6 конвеєра, постав якого зібраний із секцій, викона2. Конвеєр шахтний скребковий для тонких них з використанням даного винаходу. пластів, BAT «XM3 «Світло шахтаря», прайс-лист Аналоги: (з використанням винаходу по а.с. 232818 РССР) 1. Авторське свідоцтво № 1416389 РССР, МПК 3. Український патент № 52515 МПК B65G 19/22 В65 G 19/28 скребковий конвеєр, (прототип). Комп’ютерна верстка М. Клюкін Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
