Полімерна композиція на основі ароматичного поліаміду фенілону

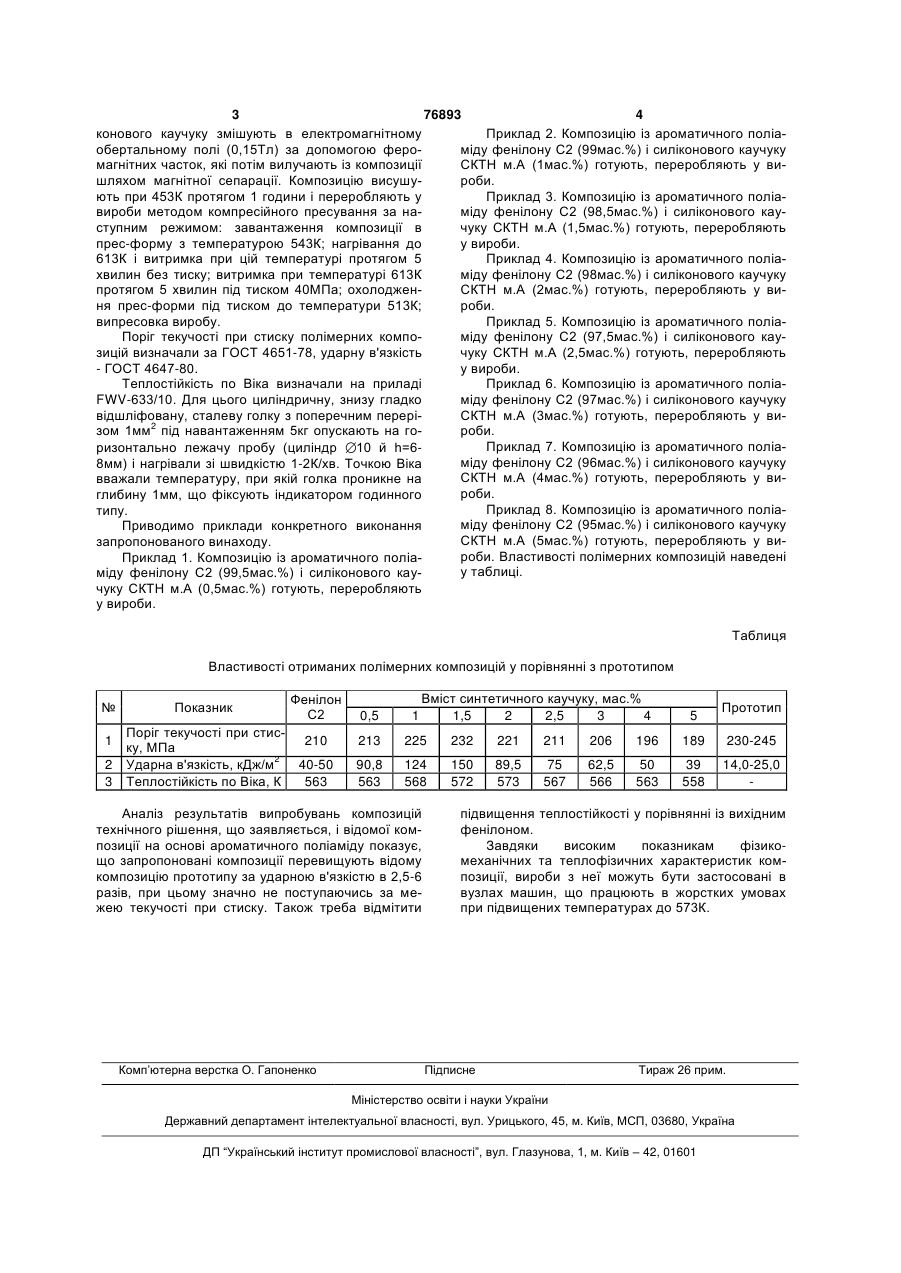

Полімерна композиція на основі ароматичного поліаміду фенілону і модифікатора, яка відрізняється тим, що як модифікатор вона містить силіконовий каучук при наступному співвідношенні компонентів, мас.%: ароматичний поліамід фенілон 99,5-95,0 силіконовий каучук 0,5-5,0. (19) (21) a200500358 (22) 14.01.2005 (24) 15.09.2006 (46) 15.09.2006, Бюл. № 9, 2006 р. (72) Ситар Володимир Іванович, Данилін Дмитро Сергійович, Кабат Олег Станіславович (73) УКРАЇНСЬКИЙ ДЕРЖАВНИЙ ХІМІКОТЕХНОЛОГІЧНИЙ УНІВЕРСИТЕТ (56) UA 30862, A, 15.12.2000 UA 28945, A, 16.10.2000 SU 1744088, A1, 30.06.1992 3 76893 4 конового каучуку змішують в електромагнітному Приклад 2. Композицію із ароматичного поліаобертальному полі (0,15Тл) за допомогою фероміду фенілону С2 (99мас.%) і силіконового каучуку магнітних часток, які потім вилучають із композиції СКТН м.А (1мас.%) готують, переробляють у вишляхом магнітної сепарації. Композицію висушуроби. ють при 453К протягом 1 години і переробляють у Приклад 3. Композицію із ароматичного поліавироби методом компресійного пресування за наміду фенілону С2 (98,5мас.%) і силіконового кауступним режимом: завантаження композиції в чуку СКТН м.А (1,5мас.%) готують, переробляють прес-форму з температурою 543К; нагрівання до у вироби. 613К і витримка при цій температурі протягом 5 Приклад 4. Композицію із ароматичного поліахвилин без тиску; витримка при температурі 613К міду фенілону С2 (98мас.%) і силіконового каучуку протягом 5 хвилин під тиском 40МПа; охолодженСКТН м.А (2мас.%) готують, переробляють у виня прес-форми під тиском до температури 513К; роби. випресовка виробу. Приклад 5. Композицію із ароматичного поліаПоріг текучості при стиску полімерних компоміду фенілону С2 (97,5мас.%) і силіконового каузицій визначали за ГОСТ 4651-78, ударну в'язкість чуку СКТН м.А (2,5мас.%) готують, переробляють - ГОСТ 4647-80. у вироби. Теплостійкість по Віка визначали на приладі Приклад 6. Композицію із ароматичного поліаFWV-633/10. Для цього циліндричну, знизу гладко міду фенілону С2 (97мас.%) і силіконового каучуку відшліфовану, сталеву голку з поперечним переріСКТН м.А (3мас.%) готують, переробляють у визом 1мм2 під навантаженням 5кг опускають на гороби. Приклад 7. Композицію із ароматичного поліаризонтально лежачу пробу (циліндр 10 й h=6міду фенілону С2 (96мас.%) і силіконового каучуку 8мм) і нагрівали зі швидкістю 1-2К/хв. Точкою Віка СКТН м.А (4мас.%) готують, переробляють у вивважали температуру, при якій голка проникне на роби. глибину 1мм, що фіксують індикатором годинного Приклад 8. Композицію із ароматичного поліатипу. міду фенілону С2 (95мас.%) і силіконового каучуку Приводимо приклади конкретного виконання СКТН м.А (5мас.%) готують, переробляють у визапропонованого винаходу. роби. Властивості полімерних композицій наведені Приклад 1. Композицію із ароматичного поліау таблиці. міду фенілону С2 (99,5мас.%) і силіконового каучуку СКТН м.А (0,5мас.%) готують, переробляють у вироби. Таблиця Властивості отриманих полімерних композицій у порівнянні з прототипом № 1 2 3 Показник Фенілон С2 Поріг текучості при стис210 ку, МПа 2 Ударна в'язкість, кДж/м 40-50 Теплостійкість по Віка, К 563 Вміст синтетичного каучуку, мас.% 1,5 2 2,5 3 4 1 213 225 232 221 211 206 196 189 230-245 90,8 563 124 568 150 572 89,5 573 75 567 62,5 566 50 563 39 558 14,0-25,0 Аналіз результатів випробувань композицій технічного рішення, що заявляється, і відомої композиції на основі ароматичного поліаміду показує, що запропоновані композиції перевищують відому композицію прототипу за ударною в'язкістю в 2,5-6 разів, при цьому значно не поступаючись за межею текучості при стиску. Також треба відмітити Комп’ютерна верстка О. Гапоненко 5 Прототип 0,5 підвищення теплостійкості у порівнянні із вихідним фенілоном. Завдяки високим показникам фізикомеханічних та теплофізичних характеристик композиції, вироби з неї можуть бути застосовані в вузлах машин, що працюють в жорстких умовах при підвищених температурах до 573К. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
