Тепличне покриття

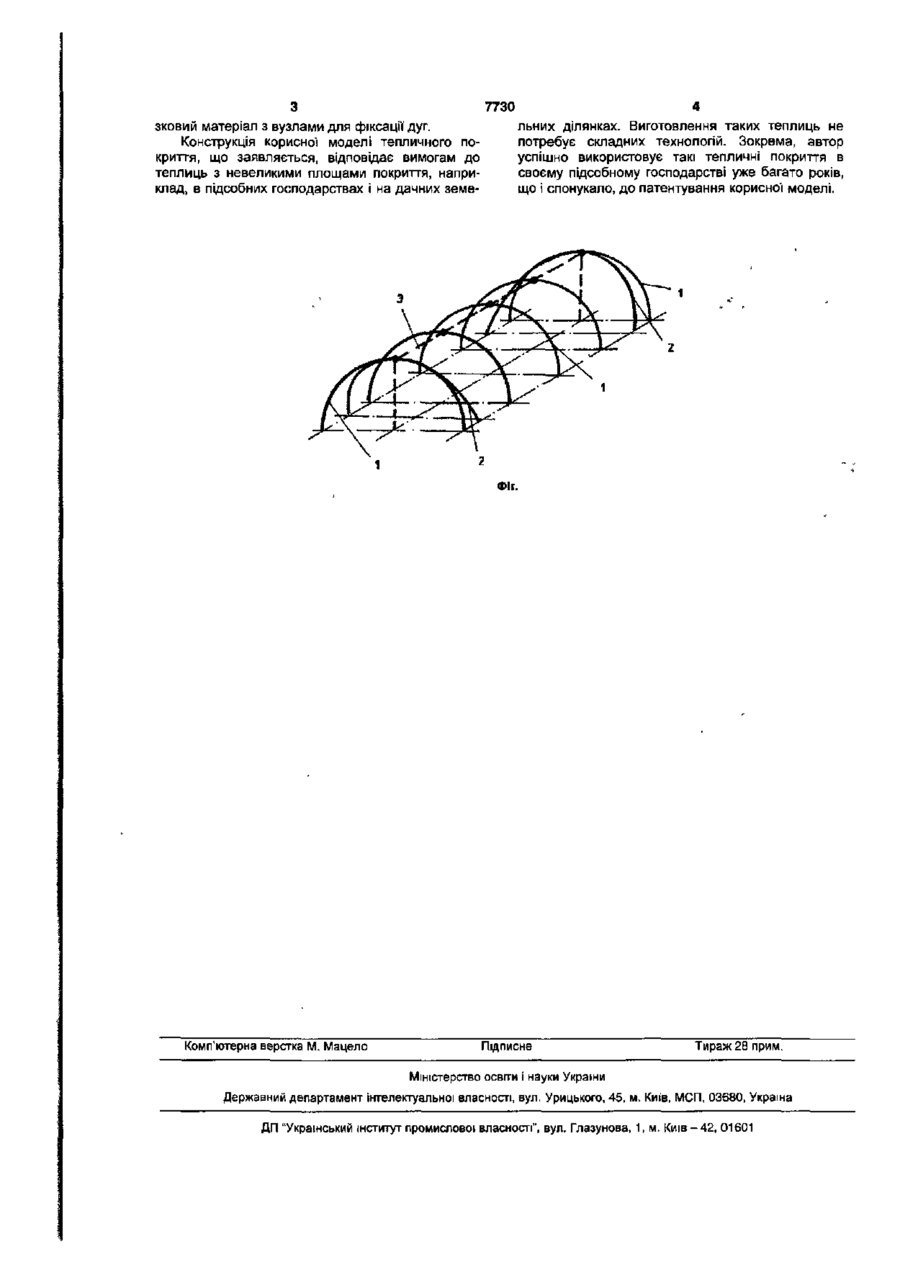

Тепличне покриття, яке складається із гнучких пружних дуг, встановлених на основі в вигляді арочних елементів, скріплених між собою, і плівко вого покриття, яке відрізняється тим, що гнучкі пружні дуги розташовані рівномірно на основі, а крайні дуги підперті зсередини похилими дугами, закріпленими в тій же основі, а всі дуги зафіксовані в заданому положенні зав'язковим матеріалом, наприклад капроновою мотузкою, зав'язуванням вузлів на кожній дузі, в тому числі, разом крайні дуги з похилими дугами попарно, в найвищих точках, кінці ж зав'язкового матеріалу закріплені з натягом до основи. Корисна модель "Тепличне покриття" відноситься до техніки ведення сільського господарства і може бути використана, наприклад, в підсобних господарствах і на дачних земельних ділянках для утеплення ранніх весінніх сходів рослин і посівів розсад. В практиці тепличного виробництва значне поширення мають каркаси теплиць, виконані арками із дротяних дуг, чи тонких труб або профілів з різними засобами скріплення для жорсткості і стійкості. Відомий патент Російської Федерації RU 2042316 СІ, кл. A01G9/14, "Розбірне - переносне плівкове укриття", приведене в Бюлетені №24 27.08.95р. Але воно громіздке, має забагато складових частин і складне в монтажі. Відомий також винахід "Теплиця" по авторському свідоцтву СРСР SU 1702940 А1, кл. A01G9/14, опублікований в Бюлетені №1 07.01.92р., в якому каркас теплиці складений із дротяних дуг, що встромляються в землю. Ця конструкція надзвичайно проста, але має суттєвий недолік - ці дуги в торцях і між собою не укріплені, що позбавляє його жорсткості, необхідної для витримування навантаження від плівкового покриття. Найближчим по задуму конструкції являється аналог згідно з Авторським свідоцтвом СРСР на винахід SU 1153858 СІ, кл. A01G9/14, Бюлетень №17, 07.05.85р., "Укриття для рослин", яке вирізняється своєю легкістю. Воно утворене арочними елементами за допомогою муфт. Верхи арочних елементів також скріплені муфтами. При всіх достоїнствах такої конституції, вона все ж налічує багато і різних деталей, що ускладнює монтаж і робить дорогою за вартістю. Мета корисної моделі - спрощення монтажу, зменшення ваги і вартості конструкції при збереженні її якості по жорсткості до рівня необхідних потреб. Ця мета досягається тим, що арочні дуги 1, зображені на фігурі, встановлені рівномірно. Крайні дуги підперті зсередини похилими дугами 2, встановленими на тій же основі, що і прямі. Всі дуги фіксуються в заданому положенні зав'язковим матеріалом 3, наприклад капроновою мотузкою, з зав'язуванням вузлів на вершинах усіх дуг, в тому числі спільно крайні пари дуг 1 і 2. Кінці мотузки з натягом закріплюються на основі. Наявність похилих дуг і зв'язування зав'язковим матеріалом забезпечує дію сил реакції супротиву каркасу деформаціям від плівкового покриття тільки на стискування вдовж дуг, а по зав'язковому матеріалові - на його розтяг, що І забезпечує стійкість і збереження заданої форми каркасу. В описі приведена одна фігура, на якій схематично зображені арочні дуги, прямі і похилі і зав'я О со 7730 льних ділянках. Виготовлення таких теплиць не потребує складних технологій. Зокрема, автор успішно використовує такі тепличні покриття в своєму підсобному господарстві уже багато років, що і спонукало, до патентування корисної моделі. зковий матеріал з вузлами для фіксації дуг. Конструкція корисної моделі тепличного покриття, що заявляється, відповідає вимогам до теплиць з невеликими площами покриття, наприклад, в підсобних господарствах і на дачних земе Фіг. Комп'ютерна верстка М. Мацело Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ - 42, 01601
