Блок детекторів для внутрішньореакторного контролю

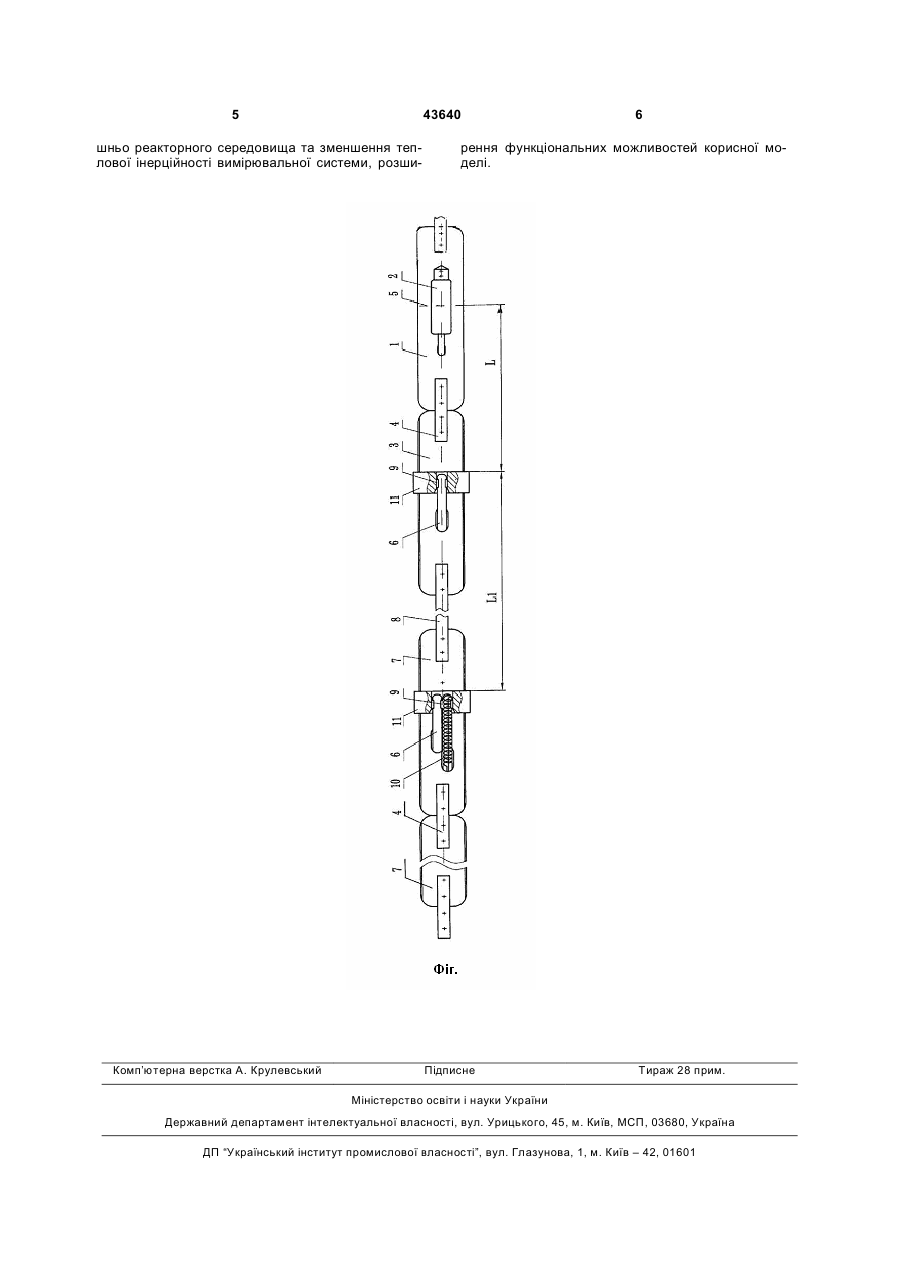

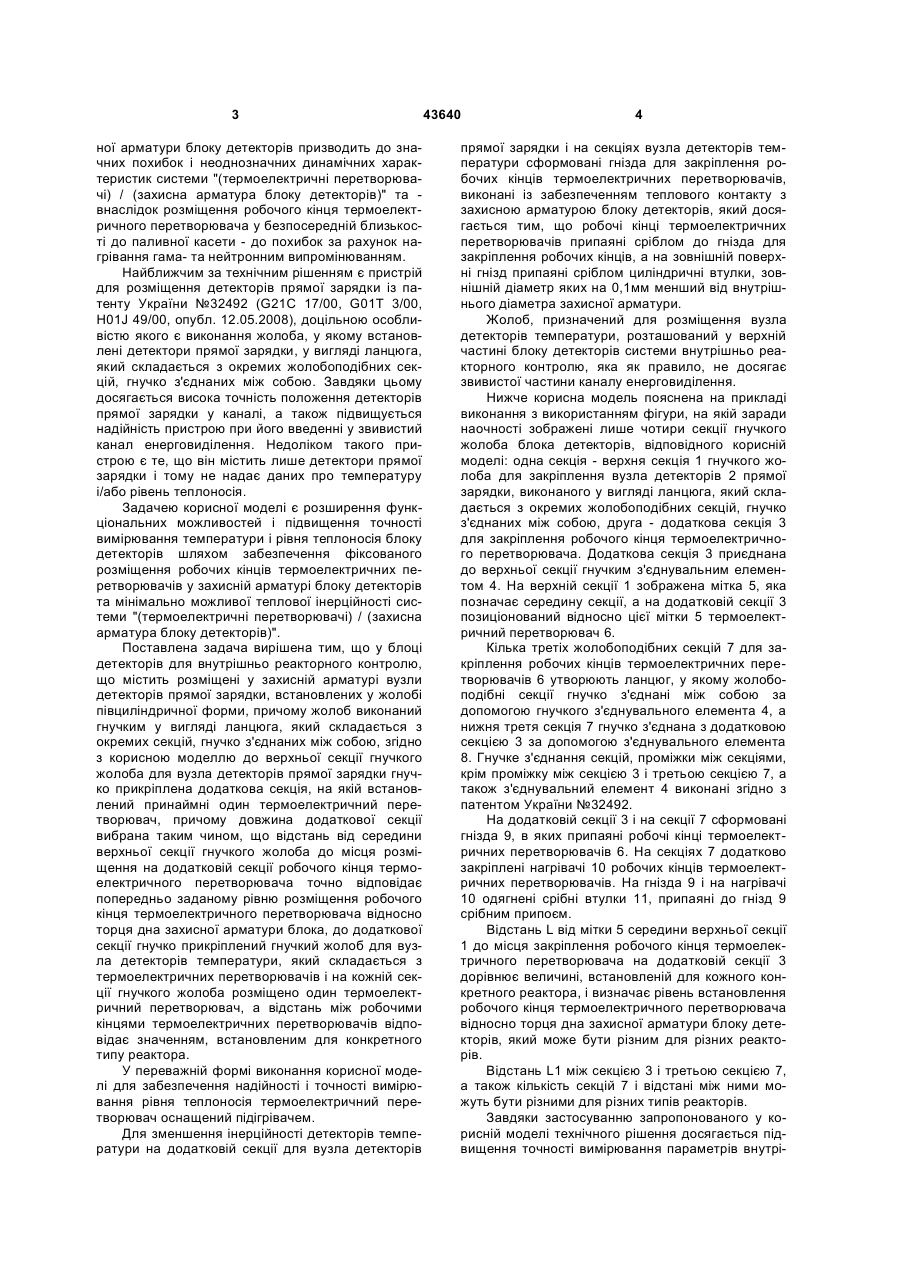

1. Блок детекторів для внутрішньореакторного контролю, що містить розміщені у захисній арматурі вузли детекторів прямої зарядки, встановлених у жолобі напівциліндричної форми, причому жолоб виконаний гнучким у вигляді ланцюга, який складається з окремих секцій, гнучко з'єднаних між собою, який відрізняється тим, що до верхньої секції гнучкого жолоба для вузла детекторів прямої зарядки гнучко прикріплена додаткова секція, на якій встановлений принаймні один термоелектричний перетворювач, причому довжина додаткової секції вибрана таким чином, що відстань від середини верхньої секції гнучкого жолоба до місця розміщення на додатковій секції робочого кінця термоелектричного перетворювача точно відповідає попередньо заданому рівню розміщення робочого кінця термоелектричного перетворювача від U 2 43640 1 3 ної арматури блоку детекторів призводить до значних похибок і неоднозначних динамічних характеристик системи "(термоелектричні перетворювачі) / (захисна арматура блоку детекторів)" та внаслідок розміщення робочого кінця термоелектричного перетворювача у безпосередній близькості до паливної касети - до похибок за рахунок нагрівання гама- та нейтронним випромінюванням. Найближчим за технічним рішенням є пристрій для розміщення детекторів прямої зарядки із патенту України №32492 (G21C 17/00, G01T 3/00, H01J 49/00, опубл. 12.05.2008), доцільною особливістю якого є виконання жолоба, у якому встановлені детектори прямої зарядки, у вигляді ланцюга, який складається з окремих жолобоподібних секцій, гнучко з'єднаних між собою. Завдяки цьому досягається висока точність положення детекторів прямої зарядки у каналі, а також підвищується надійність пристрою при його введенні у звивистий канал енерговиділення. Недоліком такого пристрою є те, що він містить лише детектори прямої зарядки і тому не надає даних про температуру і/або рівень теплоносія. Задачею корисної моделі є розширення функціональних можливостей і підвищення точності вимірювання температури і рівня теплоносія блоку детекторів шляхом забезпечення фіксованого розміщення робочих кінців термоелектричних перетворювачів у захисній арматурі блоку детекторів та мінімально можливої теплової інерційності системи "(термоелектричні перетворювачі) / (захисна арматура блоку детекторів)". Поставлена задача вирішена тим, що у блоці детекторів для внутрішньо реакторного контролю, що містить розміщені у захисній арматурі вузли детекторів прямої зарядки, встановлених у жолобі півциліндричної форми, причому жолоб виконаний гнучким у вигляді ланцюга, який складається з окремих секцій, гнучко з'єднаних між собою, згідно з корисною моделлю до верхньої секції гнучкого жолоба для вузла детекторів прямої зарядки гнучко прикріплена додаткова секція, на якій встановлений принаймні один термоелектричний перетворювач, причому довжина додаткової секції вибрана таким чином, що відстань від середини верхньої секції гнучкого жолоба до місця розміщення на додатковій секції робочого кінця термоелектричного перетворювача точно відповідає попередньо заданому рівню розміщення робочого кінця термоелектричного перетворювача відносно торця дна захисної арматури блока, до додаткової секції гнучко прикріплений гнучкий жолоб для вузла детекторів температури, який складається з термоелектричних перетворювачів і на кожній секції гнучкого жолоба розміщено один термоелектричний перетворювач, а відстань між робочими кінцями термоелектричних перетворювачів відповідає значенням, встановленим для конкретного типу реактора. У переважній формі виконання корисної моделі для забезпечення надійності і точності вимірювання рівня теплоносія термоелектричний перетворювач оснащений підігрівачем. Для зменшення інерційності детекторів температури на додатковій секції для вузла детекторів 43640 4 прямої зарядки і на секціях вузла детекторів температури сформовані гнізда для закріплення робочих кінців термоелектричних перетворювачів, виконані із забезпеченням теплового контакту з захисною арматурою блоку детекторів, який досягається тим, що робочі кінці термоелектричних перетворювачів припаяні сріблом до гнізда для закріплення робочих кінців, а на зовнішній поверхні гнізд припаяні сріблом циліндричні втулки, зовнішній діаметр яких на 0,1мм менший від внутрішнього діаметра захисної арматури. Жолоб, призначений для розміщення вузла детекторів температури, розташований у верхній частині блоку детекторів системи внутрішньо реакторного контролю, яка як правило, не досягає звивистої частини каналу енерговиділення. Нижче корисна модель пояснена на прикладі виконання з використанням фігури, на якій заради наочності зображені лише чотири секції гнучкого жолоба блока детекторів, відповідного корисній моделі: одна секція - верхня секція 1 гнучкого жолоба для закріплення вузла детекторів 2 прямої зарядки, виконаного у вигляді ланцюга, який складається з окремих жолобоподібних секцій, гнучко з'єднаних між собою, друга - додаткова секція 3 для закріплення робочого кінця термоелектричного перетворювача. Додаткова секція 3 приєднана до верхньої секції гнучким з'єднувальним елементом 4. На верхній секції 1 зображена мітка 5, яка позначає середину секції, а на додатковій секції 3 позиціонований відносно цієї мітки 5 термоелектричний перетворювач 6. Кілька третіх жолобоподібних секцій 7 для закріплення робочих кінців термоелектричних перетворювачів 6 утворюють ланцюг, у якому жолобоподібні секції гнучко з'єднані між собою за допомогою гнучкого з'єднувального елемента 4, а нижня третя секція 7 гнучко з'єднана з додатковою секцією 3 за допомогою з'єднувального елемента 8. Гнучке з'єднання секцій, проміжки між секціями, крім проміжку між секцією 3 і третьою секцією 7, а також з'єднувальний елемент 4 виконані згідно з патентом України №32492. На додатковій секції 3 і на секції 7 сформовані гнізда 9, в яких припаяні робочі кінці термоелектричних перетворювачів 6. На секціях 7 додатково закріплені нагрівачі 10 робочих кінців термоелектричних перетворювачів. На гнізда 9 і на нагрівачі 10 одягнені срібні втулки 11, припаяні до гнізд 9 срібним припоєм. Відстань L від мітки 5 середини верхньої секції 1 до місця закріплення робочого кінця термоелектричного перетворювача на додатковій секції 3 дорівнює величині, встановленій для кожного конкретного реактора, і визначає рівень встановлення робочого кінця термоелектричного перетворювача відносно торця дна захисної арматури блоку детекторів, який може бути різним для різних реакторів. Відстань L1 між секцією 3 і третьою секцією 7, а також кількість секцій 7 і відстані між ними можуть бути різними для різних типів реакторів. Завдяки застосуванню запропонованого у корисній моделі технічного рішення досягається підвищення точності вимірювання параметрів внутрі 5 43640 шньо реакторного середовища та зменшення теплової інерційності вимірювальної системи, розши Комп’ютерна верстка А. Крулевський 6 рення функціональних можливостей корисної моделі. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
