Пристрій для визначення кислотостійкості емалі зубів

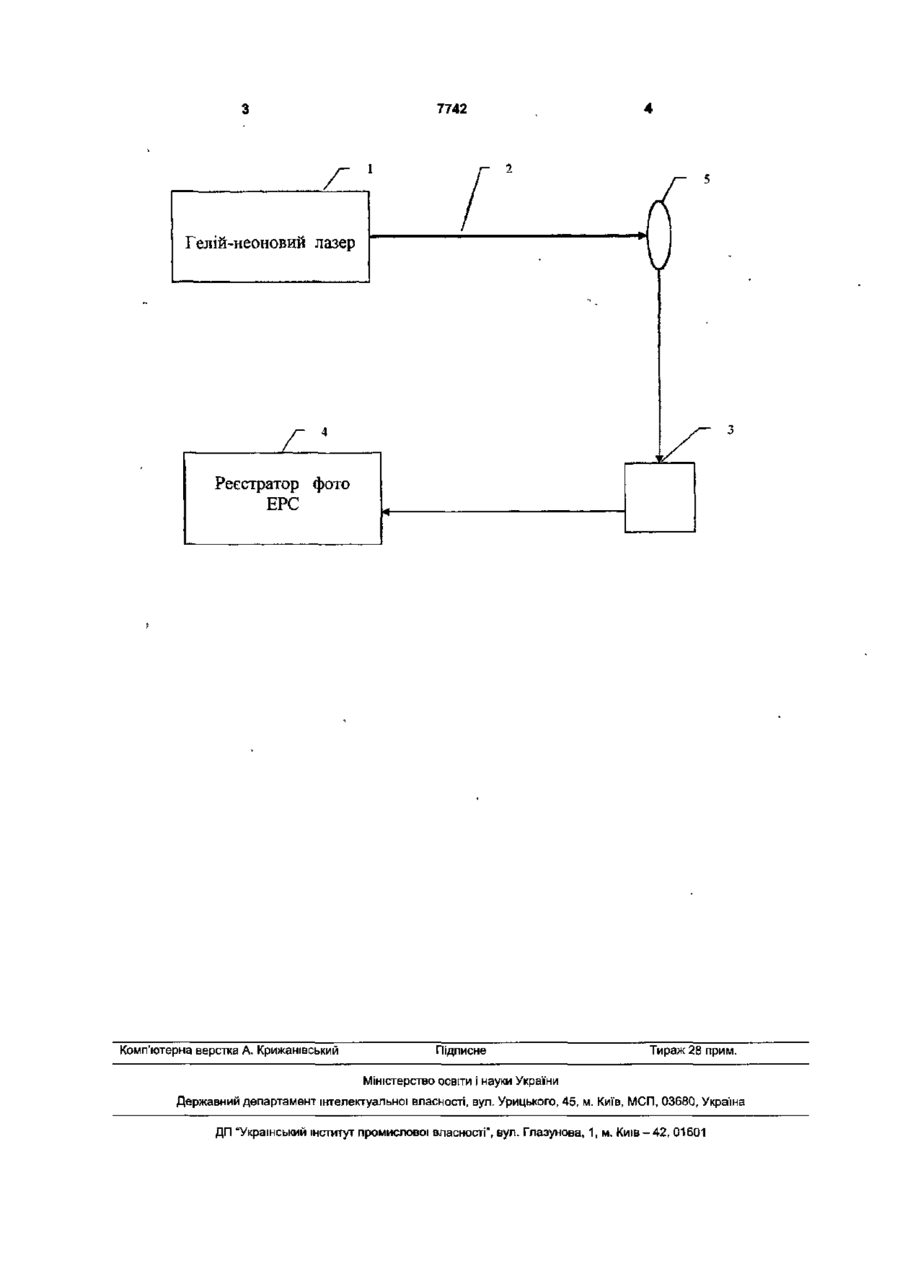

Пристрій для оцінки глибини кислотного мікродефекту емалі зуба, який відрізняється тим, що містить джерело світла, світловод, фотоприймач і реєстратор ЕРС, при цьому використовують безперервний низькоінтенсивний гелієво-неоновий лазер з довжиною хвилі 0,63-0,65 мкм і потужністю випромінювання 0,8-1 мВт. Корисна модель відноситься до медицини, а саме, до стоматології, і може бути використана в профілактиці та лікуванні карієсу зубів. Відомим є пристрій для оцінки ступеня осередкової демінералізацш емалі (вибраний, як прототип) за допомогою реєстрації інтенсивності відображеного світла від її поверхні [А.с. 1482670 СССР. МКИ 4 : А61В10/00. Способ диагностики очаговой деминерализации эмали зуба/ Грисимов В Н Альтшулер Г.Б. с соавт. - №4167345/28-14]. Пристрій містить джерело світла і світловод, на робочому кінці якого є насадка, яка включає послідовно розташовані по ходу променя збираючу лінзу, ділильну пластинку, діафрагму і фотоприймач, оптично зв'язаний з ділильною пластинкою, а також реєстратор ЕРС. Як джерело світла використовують аргоновий лазер. Потужність випромінювання складає 20мВт Пристрій використовують таким чином. Апертуру насадки приставляють до поверхні зуба на ураженій і інтактній ділянках і фіксують показання фото ЕРС. Відомо, що світло, яке падає на зуб, має дві компоненти - дзеркальну, яка підкоряється законам геометричної' оптики, і дифузну, яка прямо пропорційно пов'язана із ступенем пористості емалі та її податливістю кислотному травленню. Пристрій-прототип дозволяє реєструвати тільки дзеркальну компоненту відбитого від емалі зуба світла за допомогою використовування лінзи, ділильної пластинки і діафрагми. Це є його основним недоліком, оскільки дифузна компонента є більш інформативною для оцінки шорсткості пове рхні емалі зуба, який підлягає дозованій кислотній дії. Пристрій складається з гелій-неонового лазера, світловода, фотоприймача, реєстратора ЕРС. Сутність пристрою пояснюється малюнком 1, де представлений гелій-неоновий лазер 1, світловод 2, фотоприймач 3, реєстратор ЕРС 4, досліджуваний об'єкт (зуб) 5. Запропонований пристрій дозволяє реєструвати дифузну компоненту відбитого від емалі світла Крім того, як джерело світла, використовують низькоінтенсивний гелій-неоновий лазер. Для профілактики можливої' небажаної дії на біооб'єкт (зуб) потужність лазерного випромінювання не перевищує 1мВт. Пристрій використовують таким чином. Апарат безперервного низькоінтенсивного гелій-неонового лазера з довжиною хвилі до О.бЗмкм і потужністю пучка лазерного випромінювання не більше 1мВт ЛГН-109 підключають до мережі Апертуру насадки, закріплену на світловоді, жорстко фіксують на поверхні зуба, що вивчається, після чого в безперервному режимі фіксують свідчення реєстратора до появи стабільних цифр Свідчення приладу зберігаються в цифровому вигляді на персональному комп'ютері з метою подальшої їх обробки та аналізу. Як світловод, використовують регулярний волоконний джгут (60 ліній на 1мм) діаметром 2мм, завдовжки 30мм. Як фотоприймач, використовують фотодіод ФК-11К, що працює у фотодіодному режимі, як електронний реєстратор фотоЕРС - комбінований цифровий прилад Щ 4313. CM 7742 Гелій-неоновий лазер Реєстратор фото ЕРС Комп'ютерна верстка А. Крижанівський Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ-42, 01601
