Свердло-зенківка

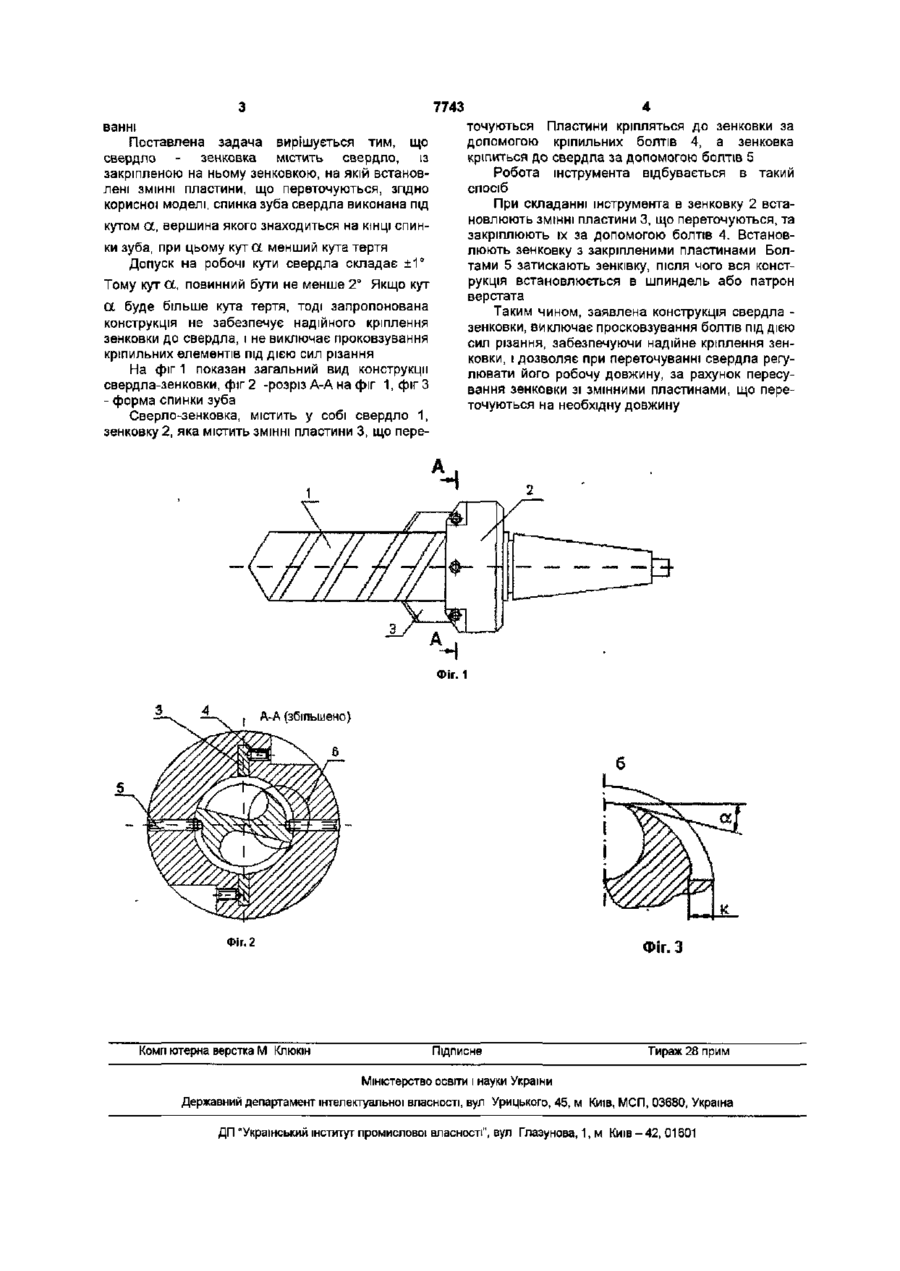

Свердло-зенківка, що містить свердло із закріпленою на ньому зенківкою, на якій встановлені ЗМІННІ пластини, що переточуються, яідавдрізняєтьсятим, що спинка зуба свердла виконана під кутом а, Корисна модель відноситься до області обробки металів різанням і може бути використана для обробки отворів В автоматизованому виробництві для суміщення операцій і при обробці ступінчастих отворів застосовуються різні комбіновані інструменти Найбільш розповсюдженими комбінованими інструментами для обробки отворів є ступінчасті свердла, свердла-зенкери, свердла-зенковки Ці інструменти застосовуються на свердлильних, револьверних і токарних автоматах забезпечуючи високу продуктивність і простоту обслуговування Недоліком цього способу є те, що комбінований інструмент типу свердло -зенковка, виготовляється цільним Тому при переточуванні інструмента не маємо можливості регулювати довжину оброблюваного отвору Недолікам приведеної конструкцій є те, що інструмент має складну конструкцію, а також обмежену глибину оброблюваного отвору Так само для використання інструмента необхідна оправка, що вимагає додаткових пристроїв Найбільш близьким аналогом корисної моделі, що заявляється, є конструкція свердла - зенкера [А с № 1696175 Сверло - зенкер В Ф Дрожин, В В Епифанов, А И Михайлов, В В Гуляев, С А Есаков М кл В23 В51/08 опубл 1991, Б И № 45], у якому свердло із гвинтовими канавками розміщено в осьовому отворі корпуса зенкера, а змінна різальна пластина закріплена на корпусі зенкера, що виконаний у виді цанги з радіальними прорізами, різальна пластина встановлена в прорізі цанги, а непрацююча частина пластини, що ріже, розташована в гвинтовій канавці свердла Відома конструкція свердла - зенкера не забезпечує одержання необхідного технічного результату, тому що при переточуванні свердла або при обробці отворів різної довжини не дозволяє регулювати глибину оброблюваного отвору Загальними ознаками найбільш близького аналога і конструкції, що заявляється, є те, що інструмент є збірним і являє собою свердло з механічним кріпленням зенковки у виді змінної різальної пластини, розташованої на ЗОВНІШНІЙ поверхні свердла В основу корисної моделі поставлена задача удосконалювання свердла-зенковки, за рахунок виключення проковзування кріпильних болтів під дією сил різання, що забезпечує надійне кріплення зенковки, і дозволяє переміщати різальні пластини по всій робочій довжині свердла, зберігаючи постійну робочу довжину свердла при переточу ВІДОМІ ІНШІ конструкції інструмента типу свердло - зенковка, для суміщення операцій [АС № 1710216 Сверло В А Демидов Ю М Деревягин М кл В23В51/00опубл 1992, Б И №5] Свердло, що містить корпус, виконаний у виді циліндра з усіченою частиною твірної, і закріпленої на корпусі змінної різальної пластини, і підрізувана Закріплення різальної пластини, і підрізувача виконано у виді прихвата, розташованого з боку задньої поверхні різальної пластини, що має з зовнішньої сторони форму циліндра, радіус якого дорівнює радіусові суміжної з прихватом частини корпуса На внутрішній поверхні прихвата виконаний паз, призначений для кріплення підрізувача На поверхні корпуса, з боку передньої поверхні різальної пластини, виконаний паз, призначений для відводу стружки вершина якого знаходиться на КІНЦІ СПИНКИ зуба, при цьому кут а, менший за кут тертя СО 7743 ванні Поставлена задача вирішується тим, що свердло - зенковка містить свердло, із закріпленою на ньому зенковкою, на якій встановлені ЗМІННІ пластини, що переточуються, згідно корисної моделі, спинка зуба свердла виконана під кутом а , вершина якого знаходиться на КІНЦІ СПИН КИ зуба, при цьому кут а менший кута тертя Допуск на робочі кути свердла складає ±1° Тому кут а , повинний бути не менше 2° Якщо кут а буде більше кута тертя, тоді запропонована конструкція не забезпечує надійного кріплення зенковки до свердла, і не виключає проковзування кріпильних елементів під дією сил різання На фіг 1 показан загальний вид конструкції свердла-зенковки, фіг 2 -розріз А-А на фіг 1, фіг З -форма спинки зуба Сверло-зенковка, містить у собі свердло 1, зенковку 2, яка містить ЗМІННІ пластини 3, що пере З А точуються Пластини кріпляться до зенковки за допомогою кріпильних болтів 4, а зенковка кріпиться до свердла за допомогою болтів 5 Робота інструмента відбувається в такий спосіб При складанні інструмента в зенковку 2 встановлюють ЗМІННІ пластини 3, що переточуються, та закріплюють їх за допомогою болтів 4. Встановлюють зенковку з закріпленими пластинами Болтами 5 затискають зенківку, після чого вся конструкція встановлюється в шпиндель або патрон верстата Таким чином, заявлена конструкція свердла зенковки, виключає просковзування болтів під дією сил різання, забезпечуючи надійне кріплення зенковки, і дозволяє при переточуванні свердла регулювати його робочу довжину, за рахунок пересування зенковки зі змінними пластинами, що переточуються на необхідну довжину А-А (збільшено) Фіг. 2 Комп ютерна верстка М Кпкжін Фіг. З Підписне Тираж 28 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул Урицького, 45, м Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул Глазунова, 1, м Київ - 42, 01601
