Пристрій кріплення статора у пласкому двигуні ліфта
Формула / Реферат
1. Пристрій кріплення статора у пласкому двигуні (2) ліфта, який має корпус (4) двигуна, статор (5) з статорним сердечником (51) і обмоткою (52) і ротор (7), встановлений з можливістю у взаємодії з статором, причому статор (5) встановлений усередині по суті жолобоподібної монтажної частини (9), яка прикріплена до корпусу (4) двигуна, а простір між монтажною частиною (9) і статором (5) заповнений теплопровідним заповнюючим матеріалом (12) для відведення тепла від статора до монтажної частини (9), який відрізняється тим, що статор (5) прикріплений до монтажної частини (9) за допомогою заповнюючого матеріалу.
2. Пристрій кріплення за п. 1, який відрізняється тим, що заповнюючий матеріал є придатним до лиття матеріалом, переважно смолою.
3. Пристрій кріплення за п. 1, який відрізняється тим, що жолобоподібна монтажна частина (9) прикріплена до корпусу (4) двигуна на зовнішньому краю за допомогою кріпильних елементів (10), а статор розміщений з боку ротора, що є зворотним відносно корпусу (4).
4. Пристрій кріплення за п. 1, який відрізняється тим, що монтажна частина (9) виготовлена з алюмінію.
5. Пристрій кріплення за п. 1, який відрізняється тим, що монтажна частина (9) має охолоджуючі ребра (92).
6. Пристрій кріплення за п. 1, який відрізняється тим, що електричний двигун є дископодібним двигуном ліфта.
Текст

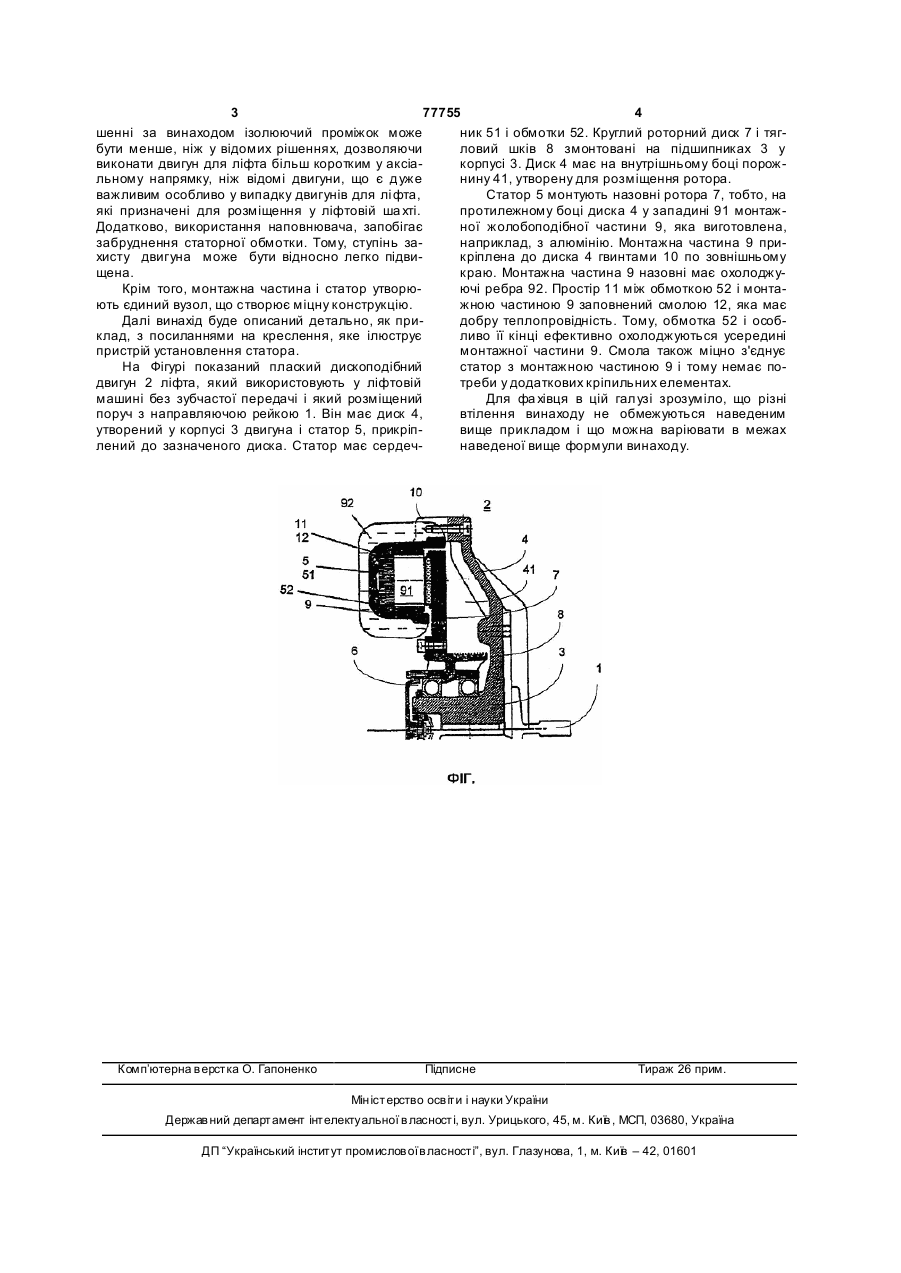

1. Пристрій кріплення статора у пласкому двигуні (2) лі фта, який має корпус (4) двигуна, статор (5) з статорним сердечником (51) і обмоткою (52) і ротор (7), встановлений з можливістю у взаємодії з статором, причому статор (5) встановлений усередині по суті жолобоподібної монтажної частини (9), яка прикріплена до корпусу (4) двигуна, а простір між монтажною частиною (9) і статором (5) C2 2 (19) 1 3 77755 4 шенні за винаходом ізолюючий проміжок може ник 51 і обмотки 52. Круглий роторний диск 7 і тягбути менше, ніж у відомих рішеннях, дозволяючи ловий шків 8 змонтовані на підшипниках 3 у виконати двигун для ліфта більш коротким у аксіакорпусі 3. Диск 4 має на внутрішньому боці порожльному напрямку, ніж відомі двигуни, що є дуже нину 41, утворену для розміщення ротора. важливим особливо у випадку двигунів для лі фта, Статор 5 монтують назовні ротора 7, тобто, на які призначені для розміщення у ліфтовій ша хті. протилежному боці диска 4 у западині 91 монтажДодатково, використання наповнювача, запобігає ної жолобоподібної частини 9, яка виготовлена, забруднення статорної обмотки. Тому, ступінь занаприклад, з алюмінію. Монтажна частина 9 прихисту двигуна може бути відносно легко підвикріплена до диска 4 гвинтами 10 по зовнішньому щена. краю. Монтажна частина 9 назовні має охолоджуКрім того, монтажна частина і статор утворюючі ребра 92. Простір 11 між обмоткою 52 і монтають єдиний вузол, що створює міцну конструкцію. жною частиною 9 заповнений смолою 12, яка має Далі винахід буде описаний детально, як придобру теплопровідність. Тому, обмотка 52 і особклад, з посиланнями на креслення, яке ілюструє ливо її кінці ефективно охолоджуються усередині пристрій установлення статора. монтажної частини 9. Смола також міцно з'єднує На Фігурі показаний плаский дископодібний статор з монтажною частиною 9 і тому немає подвигун 2 ліфта, який використовують у ліфтовій треби у додаткових кріпильних елементах. машині без зубчастої передачі і який розміщений Для фа хівця в цій галузі зрозуміло, що різні поруч з направляючою рейкою 1. Він має диск 4, втілення винаходу не обмежуються наведеним утворений у корпусі 3 двигуна і статор 5, прикріпвище прикладом і що можна варіювати в межах лений до зазначеного диска. Статор має сердечнаведеної вище формули винаходу. Комп’ютерна в ерстка О. Гапоненко Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюStator fastening arrangement for a flat elevator motor
Автори англійськоюAulanko Esko, Mustalahti Jorma
Назва патенту російськоюУстройство для закрепления статора электродвигателя лифта для жилого здания
Автори російськоюАуланко Еско, Мусталахти Йорма
МПК / Мітки
МПК: B66B 11/04, H02K 5/04, H02K 9/22
Мітки: кріплення, двигуні, статора, пласкому, ліфта, пристрій
