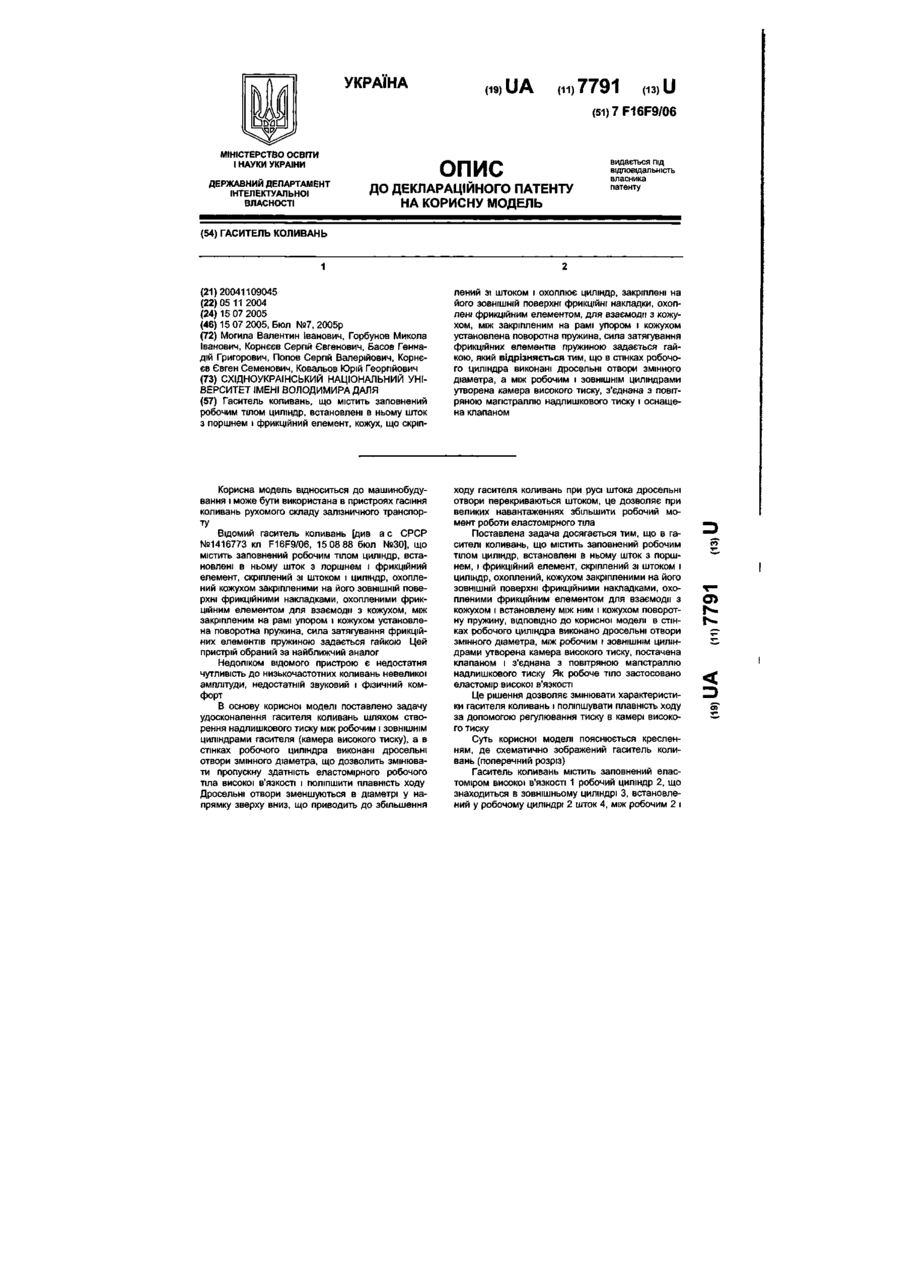

Гаситель коливань

Гаситель коливань, що містить заповнений робочим тілом циліндр, встановлені в ньому шток з поршнем і фрикційний елемент, кожух, що скріп лений зі штоком і охоплює циліндр, закріплені на його ЗОВНІШНІЙ поверхні фрикційні накладки, охоплені фрикційним елементом, для взаємодії з кожухом, між закріпленим на рамі упором і кожухом установлена поворотна пружина, сила затягування фрикційних елементів пружиною задається гайкою, який відрізняється тим, що в стінках робочого циліндра виконані дросельні отвори змінного діаметра, а між робочим і ЗОВНІШНІМ циліндрами утворена камера високого тиску, з'єднана з повітряною магістраллю надлишкового тиску і оснащена клапаном Корисна модель відноситься до машинобудування і може бути використана в пристроях гасіння коливань рухомого складу залізничного транспорту Відомий гаситель коливань [див а с СРСР №1416773 кл F16F9/06, 15 08 88 бюл №30], що містить заповнений робочим тілом циліндр, встановлені в ньому шток з поршнем і фрикційний елемент, скріплений зі штоком і циліндр, охоплений кожухом закріпленими на його ЗОВНІШНІЙ поверхні фрикційними накладками, охопленими фрикційним елементом для взаємодії з кожухом, між закріпленим на рамі упором і кожухом установлена поворотна пружина, сила затягування фрикційних елементів пружиною задається гайкою Цей пристрій обраний за найближчий аналог Недоліком відомого пристрою є недостатня чутливість до низькочастотних коливань невеликої амплітуди, недостатній звуковий і фізичний комфорт В основу корисної моделі поставлено задачу удосконалення гасителя коливань шляхом створення надлишкового тиску між робочим і ЗОВНІШНІМ циліндрами гасителя (камера високого тиску), а в стінках робочого циліндра виконані дросельні отвори змінного діаметра, що дозволить змінювати пропускну здатність еластомірного робочого тіла високої в'язкості І ПОЛІПШИТИ плавність ходу Дросельні отвори зменшуються в діаметрі у напрямку зверху вниз, що приводить до збільшення ходу гасителя коливань при русі штока дросельні отвори перекриваються штоком, це дозволяє при великих навантаженнях збільшити робочий момент роботи еластомірного тіла Поставлена задача досягається тим, що в гасителі коливань, що містить заповнений робочим тілом циліндр, встановлені в ньому шток з поршнем, і фрикційний елемент, скріплений зі штоком і циліндр, охоплений, кожухом закріпленими на його ЗОВНІШНІЙ поверхні фрикційними накладками, охопленими фрикційним елементом для взаємодії з кожухом і встановлену між ним і кожухом поворотну пружину, ВІДПОВІДНО до корисної моделі в стінках робочого циліндра виконано дросельні отвори змінного діаметра, між робочим і ЗОВНІШНІМ циліндрами утворена камера високого тиску, постачена клапаном і з'єднана з повітряною магістраллю надлишкового тиску Як робоче тіло застосовано еластомір високої в'язкості Це рішення дозволяє змінювати характеристики гасителя коливань і поліпшувати плавність ходу за допомогою регулювання тиску в камері високого тиску Суть корисної моделі пояснюється кресленням, де схематично зображений гаситель коливань (поперечний розріз) Гаситель коливань містить заповнений еластоміром високої в'язкості 1 робочий циліндр 2, що знаходиться в зовнішньому циліндрі 3, встановлений у робочому циліндрі 2 шток 4, між робочим 2 і О)
