Пристрій для остеосинтезу металевою пластиною

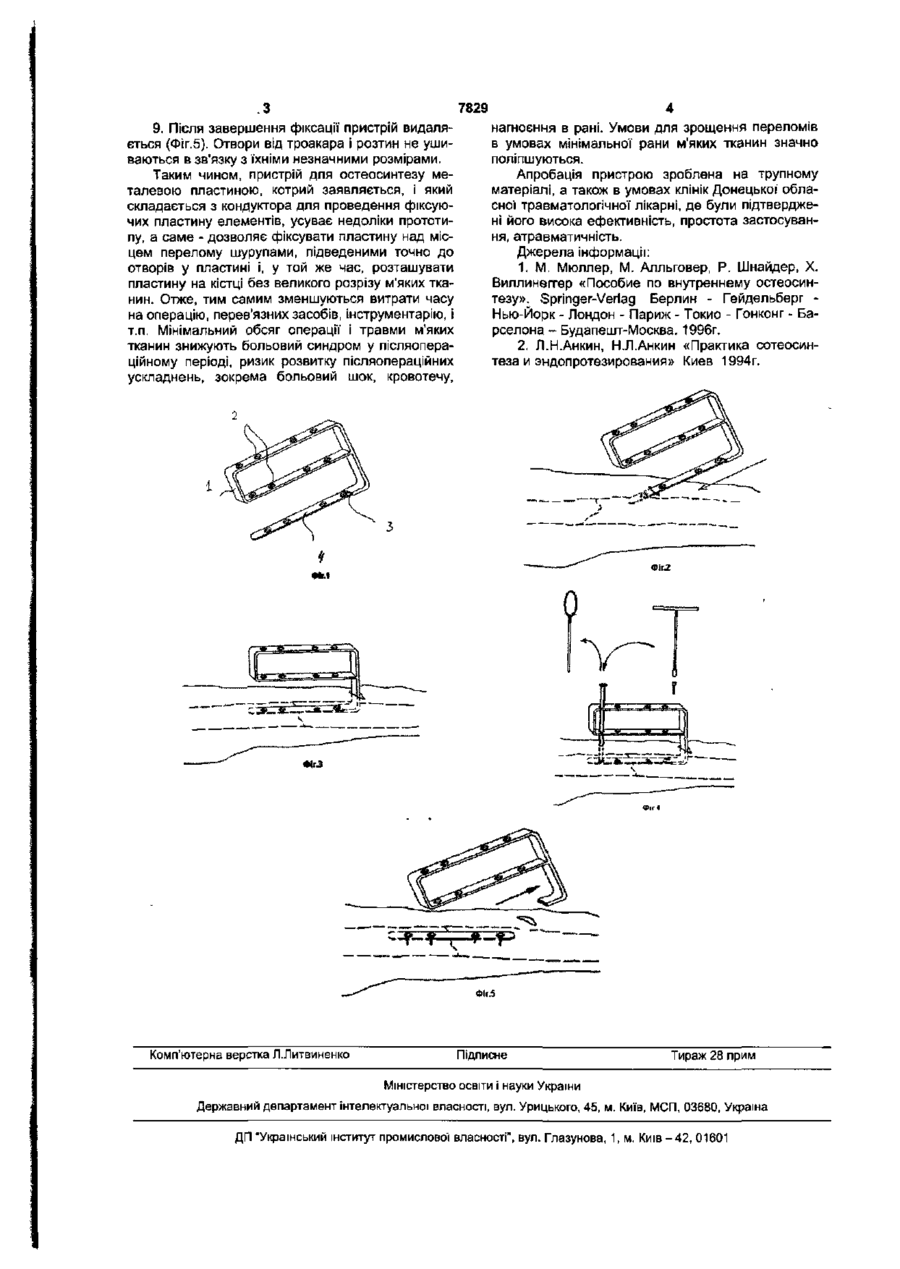

Пристрій для остеосинтезу металевою пластиною, що складається з кондуктора для проведення фіксуючих пластину шурупів, який відрізняється тим, що він оснащений напрямлячем для проведення пластини через прокол у м'яких тканинах. Пропоноване технічне рішення відноситься до медицини, а саме до ортопедії і травматології, І може бути використано для остеосинтезу переломів плоских і трубчастих кісток за допомогою фіксуючих пластин. Відомий прототип - кондуктор для проведення шурупів при з'єднанні відломків кісток металевою пластиною з отворами, накладеною через лінію перелому. Він застосовується у такий спосіб. Розсікаються м'які тканини над ділянкою ушкодження кістки На місце перелому накладається пластина. Над пластиною встановлюється кондуктор - напрямляч для шурупа. У кондуктор уводиться шуруп і викрутка, якими пластина і пригвинчується до кістки. Операційний доступ до кістки, зроблений через м'які тканини зашивається [1, 2]. До істотних недоліків прототипу відносяться наступні. Виконання остеосинтезу за описаною методикою вимагає розсічення м'яких тканин з метою оголення ділянки кістки на місці передбачуваного розташування пластини, а, після її закріплення, зшивання м'яких тканин Це вимагає додаткових витрат часу на операцію, перев'язних засобів, інструментарію, і т.п.. Нанесення рани м'яких тканин приводить до збільшення обсягу операції і травми Великий обсяг травмованих м'яких тканин посилює больовий синдром у післяопераційному періоді, збільшує ризик розвитку післяопераційних ускладнень, зокрема больового шоку, кровотечі, запалення в рані Умови для зрощення переломів в умовах великої рани м'яких тканин значно погіршуються. В основу пропонуємо1!' корисної' моделі поставлена задача створення такого пристрою для остеосинтезу металевою пластиною, який би не вимагав великих розтинів м'яких тканин, і, отже, був би позбавлений вищевказаних недоліків прототипу. Поставлена задача вирішується тим, що пристрій для остеосинтезу металевою пластиною, що складається з кондуктора для проведення фіксуючих пластину шурупів, додатково оснащено напрямлячем для проведення пластини через прокол у м'яких тканинах (Фіг 1). Він складається з корпуса, виконаного з нержавіючої медичної сталі 1 (Фіг 1), у якому зроблені отвори - кондуктори для спрямованого проведення шурупів 2 (Фіг. 1) і гніздо-щелеподібний отвір З (Фіг 1) для закріплення пластини, яка накладається на місце перелому 4 (ФІг.1). При цьому напрямок отворів - кондукторів строго відповідає отворам у пластині, що закріплюється на місці перелому. Пристрій використовується в такий спосіб. 1. У гнізді-щелеподібному отворі пристрою закріплюється пластина, призначена для накладення на місце перелому. 2. Здійснюється прокол-розтин м'яких тканин довжиною, рівною ширині пластини, призначеної для накладення на місце перелому 3. Через цей розріз, використовуючи пластину як інструмент, що тупо розсовує м'які тканини, пластина проводиться до місця передбачуваного накладення на кістку (Фіг 2, 3). 4. Через отвори у кондукторі пристрою проводиться троакар, яким проколюють м'які тканини до пластини. 5. Видаливши стилет троакара, через його гільзу проводиться шуруп для закріплення пластини на кістці і викрутка для загвинчування цього шурупа. 6 Здійснюються загвинчування шурупа, тобто, закріплення пластини на кістці в зоні перелому. 7. Викрутка, а потім троакар видаляються. 8. У такий же спосіб виробляється загвинчування інших шурупів у кістку (Фіг.4). CM 00 .З 7829 нагноєння в рані. Умови для зрощення переломів 9. Після завершення фіксації пристрій видаляв умовах мінімальної рани м'яких тканин значно ється (Фіг.5). Отвори від троакара і розтин не ушиполіпшуються. ваються в зв'язку з їхніми незначними розмірами. Апробація пристрою зроблена на трупному Таким чином, пристрій для остеосинтезу мематеріалі, а також в умовах клінік Донецької' облаталевою пластиною, котрий заявляється, і який сної травматологічної лікарні, де були підтверджескладається з кондуктора для проведення фіксуюні його висока ефективність, простота застосуванчих пластину елементів, усуває недоліки прототиня, атравматичність. пу, а саме - дозволяє фіксувати пластину над місцем перелому шурупами, підведеними точно до Джерела інформації: отворів у пластині і, у той же час, розташувати 1. М. Мюллер, М. Алльговер, Р. Шнайдер, X. пластину на кістці без великого розрізу м'яких ткаВиллинеггер «Пособие по внутреннему остеосиннин. Отже, тим самим зменшуються витрати часу тезу». Springer-Verlag Берлин - Гейдельберг на операцію, перев'язних засобів, інструментарію, і Нью-Йорк - Лондон - Париж - Токио - Гонконг - Бат.п. Мінімальний обсяг операції і травми м'яких рселона - Будапешт-Москва. 1996г. тканин знижують больовий синдром у післяопера2. Л.Н.Анкин, Н.Л.Анкин «Практика сотеосинційному періоді, ризик розвитку післяопераційних теза и эндопротезирования» Киев 1994г. ускладнень, зокрема больовий шок, кровотечу, Комп'ютерна верстка Л.Литвиненко Підписне Тираж 28 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ-42, 01601
