Установка для заливу відцентрового та вакуумного насосів

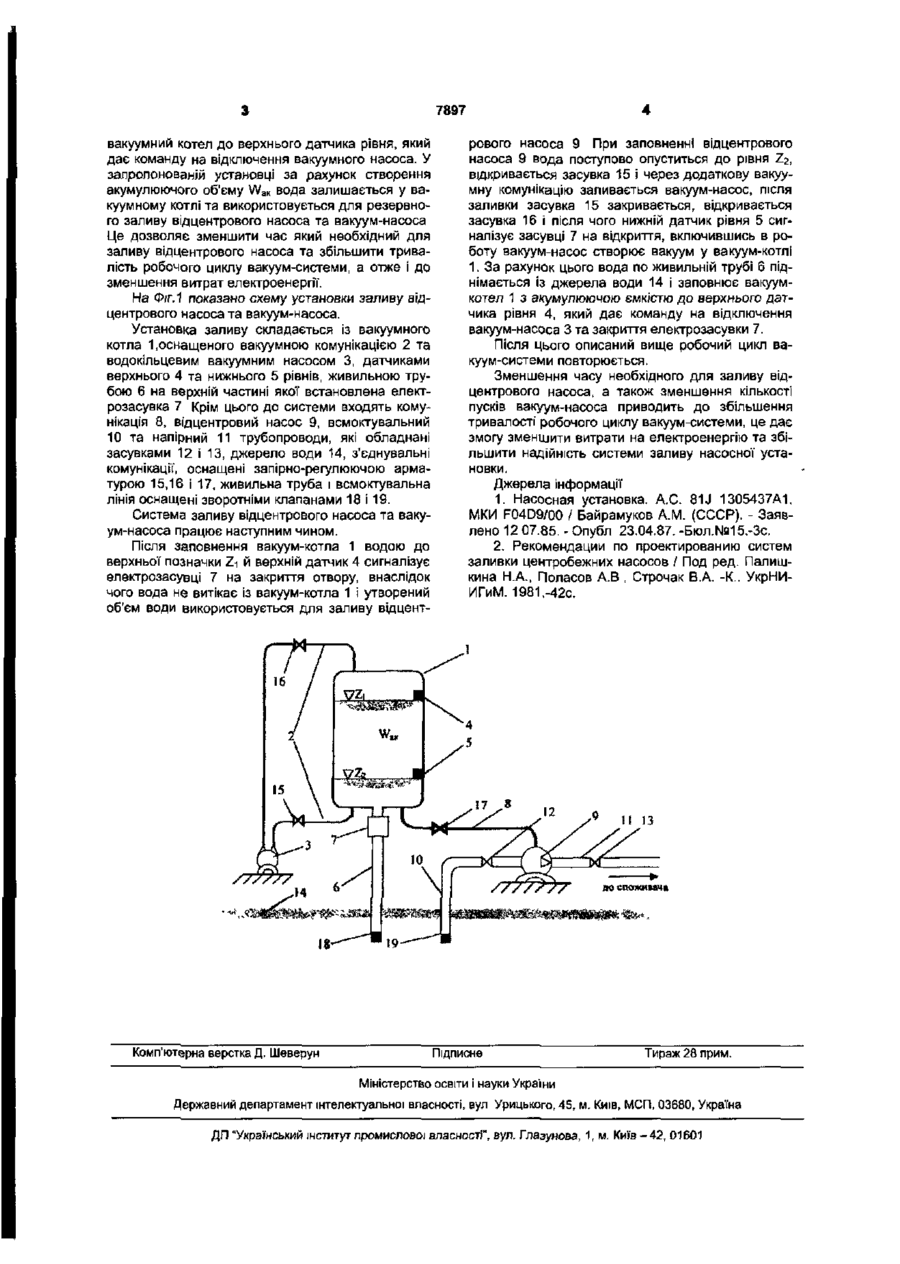

Установка для заливу відцентрового та вакуумного насосів, що містить вакуумний котел, оснащений вакуумною комунікацією та водокільцевим вакуумним насосом, датчиками верхнього та нижнього рівнів, живильну трубу, комунікацію, яка живить водою відцентровий насос, всмоктувальний та напірний трубопроводи і джерело води, яка відрізняється тим, що у верхній частині живильної труби встановлена електрозасувка та додаткова вакуумна комунікація, яка з'єднує вакуумний бак та вакуумний насос. Корисна модель відноситься до систем автоматизованого заливу насосів і може бути використана при проектуванні і експлуатації меліоративних та водопостачальних насосних станцій, обладнаних відцентровими насосами, які установлені з позитивною висотою всмоктування Відома насосна установка [1], яка складається із відцентрового насоса, системи заповнення насоса водою, всмоктувальної та напірної труб, систем з'єднування комунікацій та арматури (засувок та зворотних клапанів), об'єм яких використовується для подальшої заливки відцентрового насоса. Недолік цієї установки - тривалий час, необхідний для заливу відцентрового насоса. В якості найближчого ангалогу приймається насосна установка [2, с.27-31], яка складається із водокільцевого вакуум-насоса, вакуум-котла, циркуляційного бачка, електричних датчиків верхнього і нижнього рівнів, призначених для керування роботою вакуум-насоса та системою труб і комунікацій, які сполучають елементи вакуум-системи. Недоліком такої установки є тривалий час, необхідний для заливу та невелика тривалість робочого циклу вакуум-системи часу, який відцентровий насос перебуває під заливом. Завдання корисної моделі - зменшення часу, необхідного для заливу та подальшого підтримання у залитому стані відцентрового насоса та вакуум-насоса, збільшення тривалості робочого циклу вакуум-системи. Поставлене завдання виконується за рахунок того, що в установці для заливу відцентрового насоса, яка складається із вакуум-котла, оснащеного вакуумною комунікацією та водокільцевим вакуумним насосом, датчиками верхнього та нижнього рівнів, живильної труби, комунікації яка живить водою відцентровий насос, всмоктувального та напірного трубопроводів і джерела води, у верхній частині живильної труби встановлена електрозасувка, та додаткова вакуумна комунікація яка з'єднує вакуумний бак та вакуумний насос. Електрозасувка не дозволяє витікати воді із вакуум-котла, утворюючи, таким чином, об'єм для акумулювання води з метою зменшення часу, необхідного для заливу відцентрового насоса, цей об'єм води використовується також для заливу вакуум-насоса через з'єднувальну комунікацію, це збільшує тривалість робочого циклу вакуумсистеми. Крім того, відсікаються нещільності, які є у всмоктувальному трубопроводі, що дозволяє збільшити час роботи установки. Доказом досягнення поставленої задачі є той факт, що у відомих насосних установках, повітря яке проникає у вакуум-системи призводить до падіння вакууму і, відповідно, рівня води, через деякий час відцентрові насоси перестають бути під заливом. Для цього у вакуум-системах влаштовують нижні датчики рівня води, які дають команду пуску вакуумного насоса, який створює у вакуумному котлі вакуум, за рахунок чого вода по живильній трубі піднімається із джерела і заповнює 1 О) 00 7897 вакуумний котел до верхнього датчика рівня, який дає команду на відключення вакуумного насоса. У запропонованій установці за рахунок створення акумулюючого об'єму WaK вода залишається у вакуумному котлі та використовується для резервного заливу відцентрового насоса та вакуум-насоса Це дозволяє зменшити час який необхідний для заливу відцентрового насоса та збільшити тривалість робочого циклу вакуум-системи, а отже і до зменшення витрат електроенергії. На Фіг. 1 показано схему установки заливу відцентрового насоса та вакуум-насоса. Установка заливу складається із вакуумного котла 1,оснащеного вакуумною комунікацією 2 та водокільцевим вакуумним насосом 3, датчиками верхнього 4 та нижнього 5 рівнів, живильною трубою 6 на верхній частині якої встановлена електрозасувка 7 Крім цього до системи входять комунікація 8, відцентровий насос 9, всмоктувальний 10 та напірний 11 трубопроводи, які обладнані засувками 12 і 13, джерело води 14, з'єднувальні комунікації, оснащені запірно-регулюючою арматурою 15,16 і 17, живильна труба і всмоктувальна лінія оснащені зворотніми клапанами 18 і 19. Система заливу відцентрового насоса та вакуум-насоса працює наступним чином. Після заповнення вакуум-котла 1 водою до верхньої позначки Zi й верхній датчик 4 сигналізує електрозасувці 7 на закриття отвору, внаслідок чого вода не витікає із вакуум-котла 1 і утворений об'єм води використовується для заливу відцент рового насоса 9 При заповненні відцентрового насоса 9 вода поступово опуститься до рівня Z2, відкривається засувка 15 і через додаткову вакуумну комунікацію заливається вакуум-насос, після заливки засувка 15 закривається, відкривається засувка 16 і після чого нижній датчик рівня 5 сигналізує засувці 7 на відкриття, включившись в роботу вакуум-насос створює вакуум у вакуум-котлі 1. За рахунок цього вода по живильній трубі 6 піднімається із джерела води 14 і заповнює вакуумкотел 1 з акумулюючою ємкістю до верхнього датчика рівня 4, який дає команду на відключення вакуум-насоса 3 та закриття електрозасувки 7. Після цього описаний вище робочий цикл вакуум-системи повторюється. Зменшення часу необхідного для заливу відцентрового насоса, а також зменшення кількості пусків вакуум-насоса приводить до збільшення тривалості робочого циклу вакуум-системи, це дає змогу зменшити витрати на електроенергію та збільшити надійність системи заливу насосної установки. Джерела інформації 1. Насосная установка. А.С. 81J 1305437А1. МКИ F04D9/00 / Байрамуков A.M. (СССР). - Заявлено 12 07.85. - Опубл 23.04.87. -Бюл.№15.-3с. 2. Рекомендации по проектированию систем заливки центробежних насосов / Под ред. Палишкина Н.А., Поласов А.В , Строчак В.А. -К.. УкрНИИГиМ. 1981.-42с. 11 13 Комп'ютерна верстка Д. Шеверун Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ - 42, 01601
