Установка для заливу відцентрового насоса

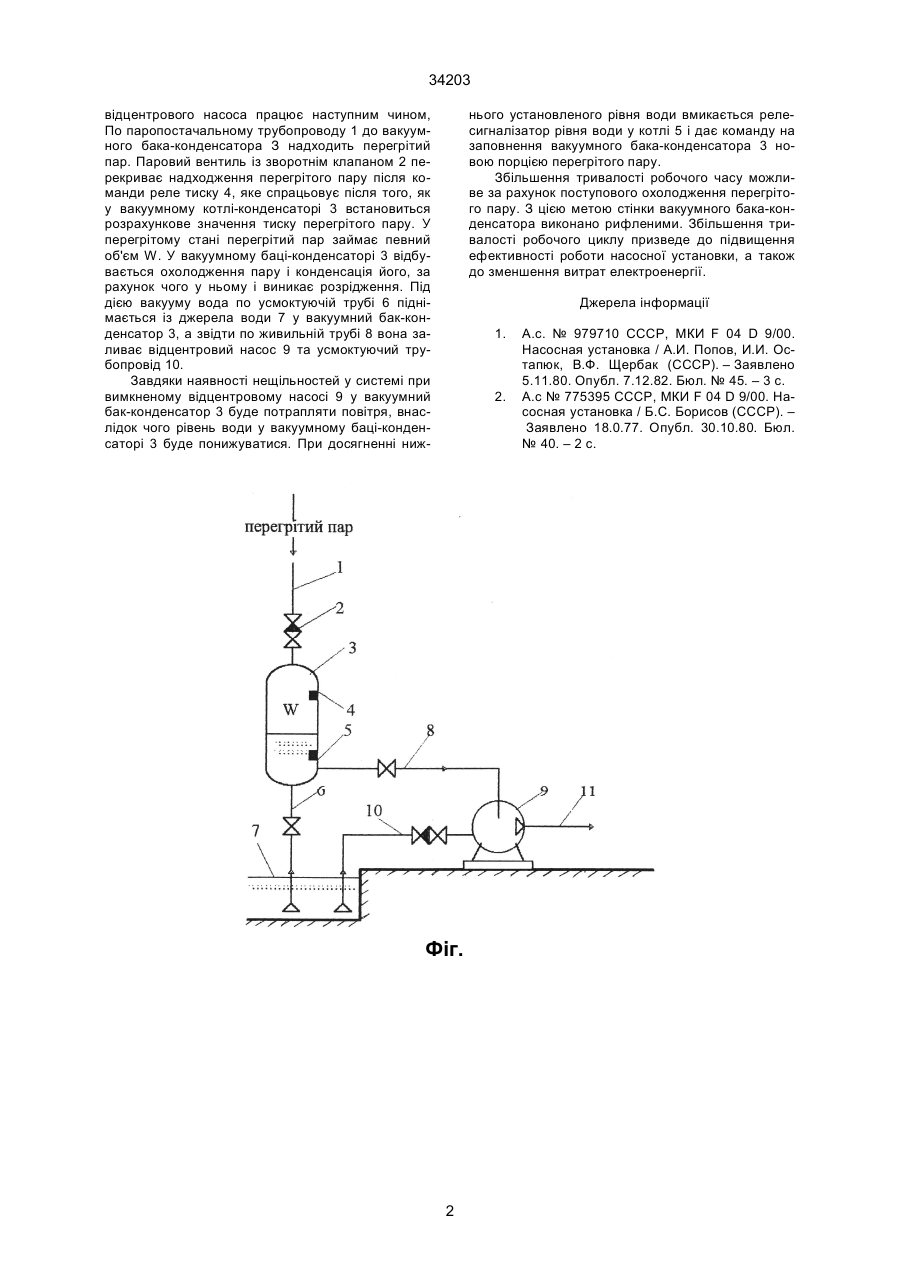

Установка для заливу відцентрового насоса, яка складається з відцентрового насоса із усмоктуючою та напірною трубами, бака для заливу (ва 34203 відцентрового насоса працює наступним чином, По паропостачальному трубопроводу 1 до вакуумного бака-конденсатора З надходить перегрітий пар. Паровий вентиль із зворотнім клапаном 2 перекриває надходження перегрітого пару після команди реле тиску 4, яке спрацьовує після того, як у вакуумному котлі-конденсаторі 3 встановиться розрахункове значення тиску перегрітого пару. У перегрітому стані перегрітий пар займає певний об'єм W. У вакуумному баці-конденсаторі 3 відбувається охолодження пару і конденсація його, за рахунок чого у ньому і виникає розрідження. Під дією вакууму вода по усмоктуючій трубі 6 піднімається із джерела води 7 у вакуумний бак-конденсатор 3, а звідти по живильній трубі 8 вона заливає відцентровий насос 9 та усмоктуючий трубопровід 10. Завдяки наявності нещільностей у системі при вимкненому відцентровому насосі 9 у вакуумний бак-конденсатор 3 буде потрапляти повітря, внаслідок чого рівень води у вакуумному баці-конденсаторі 3 буде понижуватися. При досягненні ниж нього установленого рівня води вмикається релесигналізатор рівня води у котлі 5 і дає команду на заповнення вакуумного бака-конденсатора 3 новою порцією перегрітого пару. Збільшення тривалості робочого часу можливе за рахунок поступового охолодження перегрітого пару. З цією метою стінки вакуумного бака-конденсатора виконано рифленими. Збільшення тривалості робочого циклу призведе до підвищення ефективності роботи насосної установки, а також до зменшення витрат електроенергії. Джерела інформації 1. 2. Фіг. 2 А.с. № 979710 СССР, МКИ F 04 D 9/00. Насосная установка / А.И. Попов, И.И. Остапюк, В.Ф. Щербак (СССР). – Заявлено 5.11.80. Опубл. 7.12.82. Бюл. № 45. – 3 с. А.с № 775395 СССР, МКИ F 04 D 9/00. Насосная установка / Б.С. Борисов (СССР). – Заявлено 18.0.77. Опубл. 30.10.80. Бюл. № 40. – 2 с. 34203 ______________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
