Живильник магнітного сепаратора

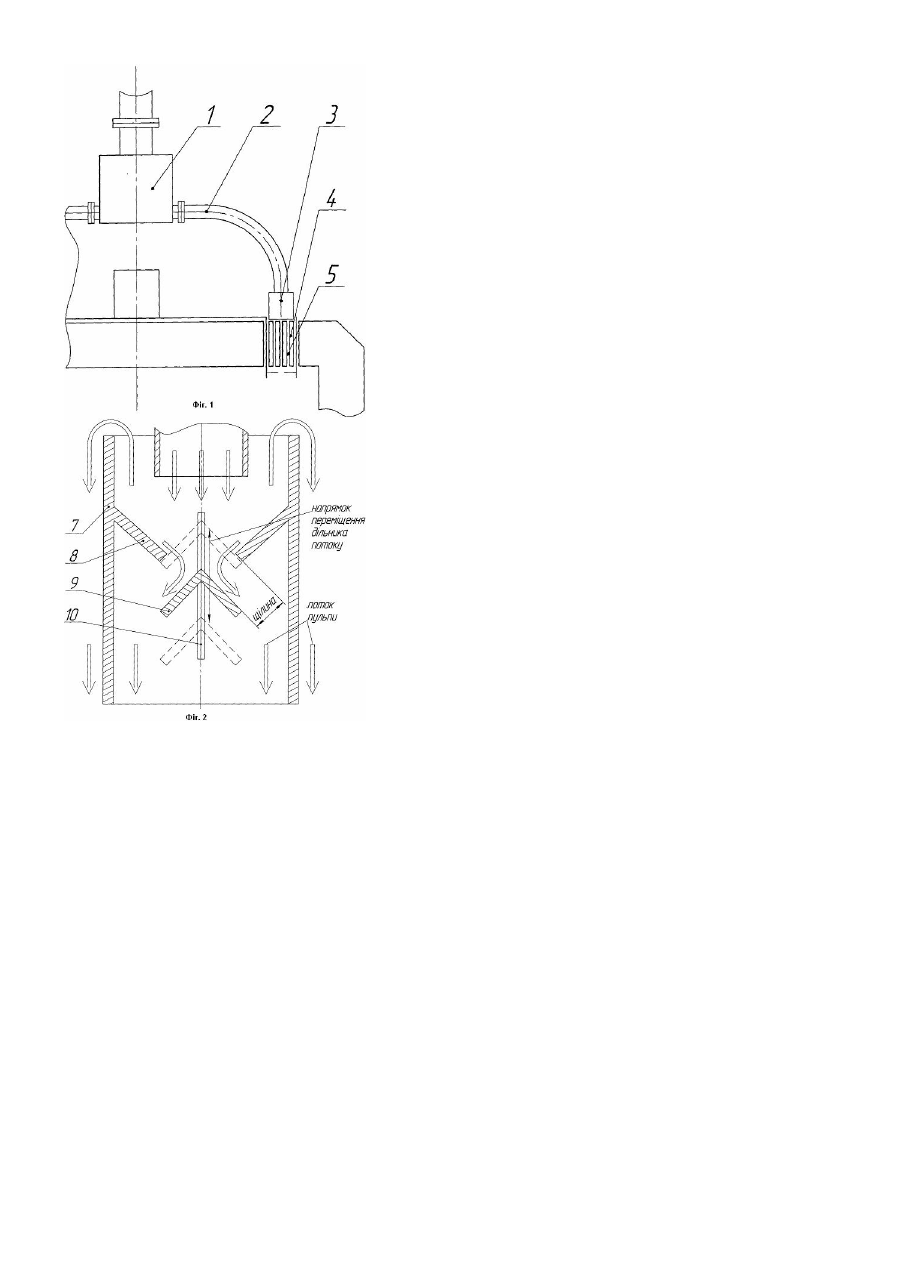

Винахід відноситься до пристроїв подачі та розподілу пульпи в робочій зоні різних пристроїв та може бути використаний у збагачувальному устаткуванні, зокрема, у магнітних сепараторах для збагачення слабомагнітних руд. Відомий живильник магнітного сепаратора, що вміщує бак приймальний та пульпопровід, що служить для подачі пульпи на рифлені пластини збагачувальної матриці [US Patent, №2834470, кл. 210-222, 1958р.]. Цей живильник здійснює нерівномірну подачу пульпи на поверхню збагачувальної матриці, що знижує ефективність процесу сепарації. Найбільш близьким, за технічною суттю, до пристрою, що заявляється, є живильник магнітного сепаратора типу 2/2 ЭРФМ-160, що вміщує бак приймальний, сполучений пульпопроводами з заспокійливими камерами розподільників пульпи, виконаних у ви гляді коробів ["Обогатительное оборудование. Отраслевой каталог. 18-282", ч. 1, стр.81, М., 1982г.]. Недоліком цього живильника є невисока ефективність процесу сепарації внаслідок перекриття каналів між рифленими пластинами збагачувальної матриці твердими скупченнями вихідного матеріалу. Тверді скупчення поступово утворюються на днищі заспокійливих камер розподільника з твердих часток пульпи. В міру накопичення твердих скупчень, вони відшаровуються від основної маси, підхоплюються потоками пульпи в процесі запуску сепаратора, виносяться з живильника до збагачувальної матриці, де перекривають канали між рифленими пластинами. Перекриття каналів зменшує прохідний перетин каналів збагачувальної матриці, що приводить до зниження продуктивності сепаратора та погіршення ефективності процесу сепарації. Метою винаходу є підвищення ефективності процесу сепарації за рахунок виключення утворення скупчень твердих часток пульпи в живильнику магнітного сепаратора. Поставлена мета досягається тим, що розподільник пульпи споряджений дільником потоку. Бічні стінки розподільника мають виступи, котрі утворюють щілини з дільником потоку. Дільник розташований у центрі розподільника з можливістю переміщення уздовж напрямку потоку пульпи, для змінення розміру щілин між дільником та виступами. На Фіг.1 зображено живильник магнітного сепаратора. Живильник вміщує бак приймальний 1, пульпопроводи 2 та розподільники пульпи у вигляді коробів 3. Живильник встановлений над каналами 5 між рифленими пластинами 4 збагачувальної матриці. На Фіг.2 зображено розподільник пульпи. Розподільник виконаний у вигляді короба, у якого бічні стінки 7 мають виступи 8, а дільник потоку 9 має можливість переміщуватися по деталі 10. Живильник магнітного сепаратора працює в такий спосіб. Пульпа з баку приймального 1 по пульпопроводам 2 надходить у розподільники пульпи 3. Потік пульпи зіштовхується з виступами 8 та дільником 9, втрачає швидкість та заповнює об'єм розподільників. Первісний потік поділяється на декілька потоків. Частина розподіленого потоку переливається через стінки розподільників, інша частина розділеного потоку проходить через щілини, що утворені дільником та виступами на бічних стінках розподільників. Таким чином, пульпа рівномірними потоками виноситься до збагачувальної матриці та проходить через канали 5 між рифленими пластинами 4. При припиненні подачі пульпи до баку приймального, залишки пульпи цілком стікають зі складових живильника, у тому числі і з розподільника пульпи, крізь щілини без утворення будь-яких скупчень. Таким чином, навантаження живлення сепаратора регулюється розміром щілини розподільника шляхом переміщення дільника уздовж напрямку потоку пульпи, що дає можливість впливати на подачу первісного потоку пульпи до розподільника, та на розподіл потоків, які переливаються через стінки розподільника та проходять крізь щілини, що утворені дільником та виступами на бічних стінках розподільника. Застосування такого живильника в магнітних сепараторах забезпечує підвищення ефективності процесу сепарації та на скорочення часу задля очищення живильника і матриці від скупчень пульпи.
