Світлофорний пристрій

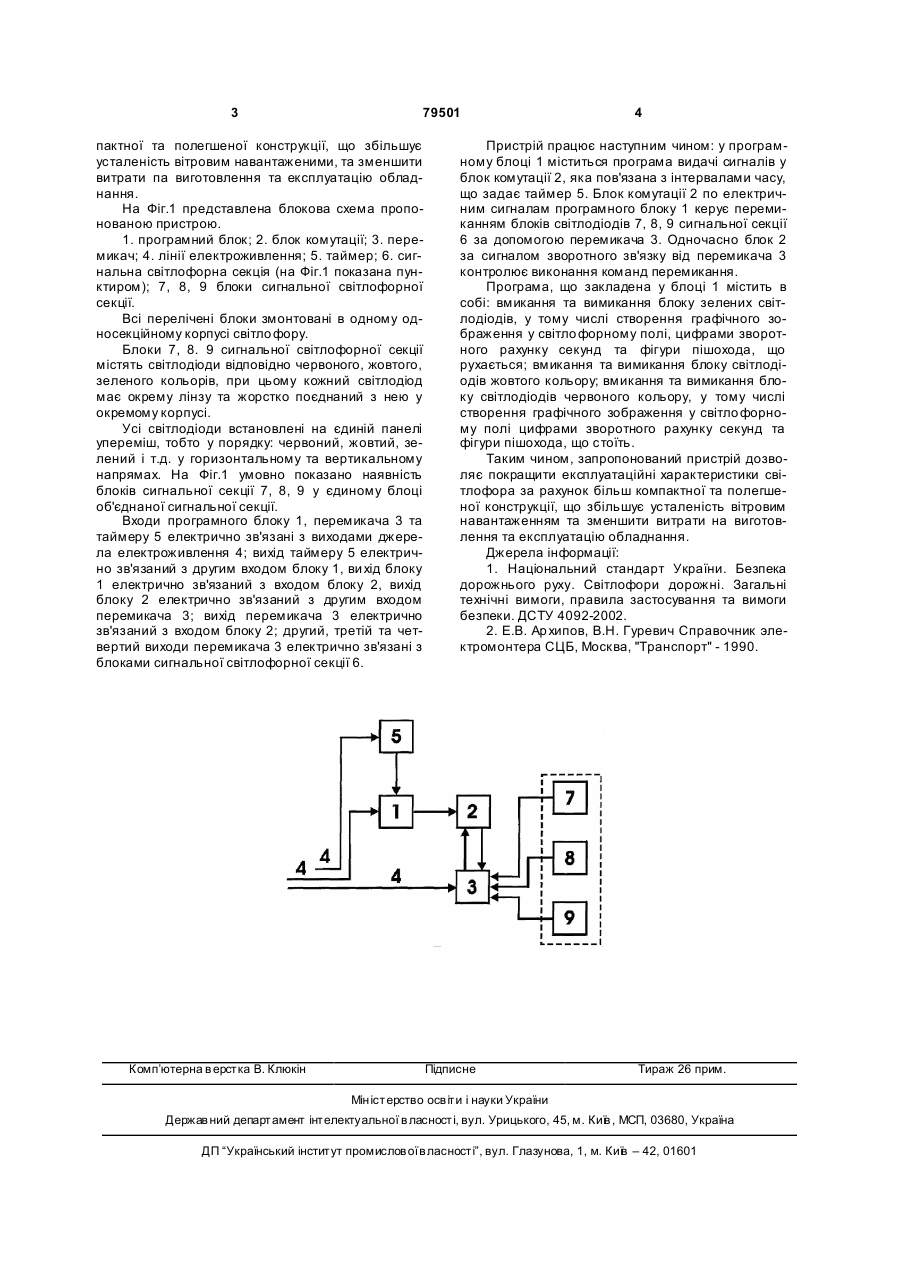

Світлофорний пристрій, що містить програмний блок, таймер, блок комутації, перемикач і бло 3 79501 пактної та полегшеної конструкції, що збільшує усталеність вітровим навантаженими, та зменшити витрати па виготовлення тa експлуатацію обладнання. На Фіг.1 представлена блокова схема пропонованою пристрою. 1. програмний блок; 2. блок комутації; 3. перемикач; 4. лінії електроживлення; 5. таймер; 6. сигнальна світлофорна секція (на Фіг.1 показана пунктиром); 7, 8, 9 блоки сигнальної світлофорної секції. Всі перелічені блоки змонтовані в одному односекційному корпусі світло фору. Блоки 7, 8. 9 сигнальної світлофорної секції містять світлодіоди відповідно червоного, жовтого, зеленого кольорів, при цьому кожний світлодіод має окрему лінзу та жорстко поєднаний з нею у окремому корпусі. Усі світлодіоди встановлені на єдиній панелі упереміш, тобто у порядку: червоний, жовтий, зелений і т.д. у горизонтальному та вертикальному напрямах. На Фіг.1 умовно показано наявність блоків сигнальної секції 7, 8, 9 у єдиному блоці об'єднаної сигнальної секції. Входи програмного блоку 1, перемикача 3 та таймеру 5 електрично зв'язані з виходами джерела електроживлення 4; вихід таймеру 5 електрично зв'язаний з другим входом блоку 1, ви хід блоку 1 електрично зв'язаний з входом блоку 2, вихід блоку 2 електрично зв'язаний з другим входом перемикача 3; вихід перемикача 3 електрично зв'язаний з входом блоку 2; другий, третій та четвертий виходи перемикача 3 електрично зв'язані з блоками сигнальної світлофорної секції 6. Комп’ютерна в ерстка В. Клюкін 4 Пристрій працює наступним чином: у програмному блоці 1 міститься програма видачі сигналів у блок комутації 2, яка пов'язана з інтервалами часу, що задає таймер 5. Блок комутації 2 по електричним сигналам програмного блоку 1 керує перемиканням блоків світлодіодів 7, 8, 9 сигнальної секції 6 за допомогою перемикача 3. Одночасно блок 2 за сигналом зворотного зв'язку від перемикача 3 контролює виконання команд перемикання. Програма, що закладена у блоці 1 містить в собі: вмикання та вимикання блоку зелених світлодіодів, у тому числі створення графічного зображення у світло форному полі, цифрами зворотного рахунку секунд та фігури пішохода, що рухається; вмикання та вимикання блоку світлодіодів жовтого кольору; вмикання та вимикання блоку світлодіодів червоного кольору, у тому числі створення графічного зображення у світло форному полі цифрами зворотного рахунку секунд та фігури пішохода, що стоїть. Таким чином, запропонований пристрій дозволяє покращити експлуатаційні характеристики світлофора за рахунок більш компактної та полегшеної конструкції, що збільшує усталеність вітровим навантаженням та зменшити витрати на виготовлення та експлуатацію обладнання. Джерела інформації: 1. Національний стандарт України. Безпека дорожнього руху. Світлофори дорожні. Загальні технічні вимоги, правила застосування та вимоги безпеки. ДСТУ 4092-2002. 2. Е.В. Ар хипов, В.Н. Гуревич Справочник электромонтера СЦБ, Москва, "Транспорт" - 1990. Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
