Склад залізовмісних брикетів

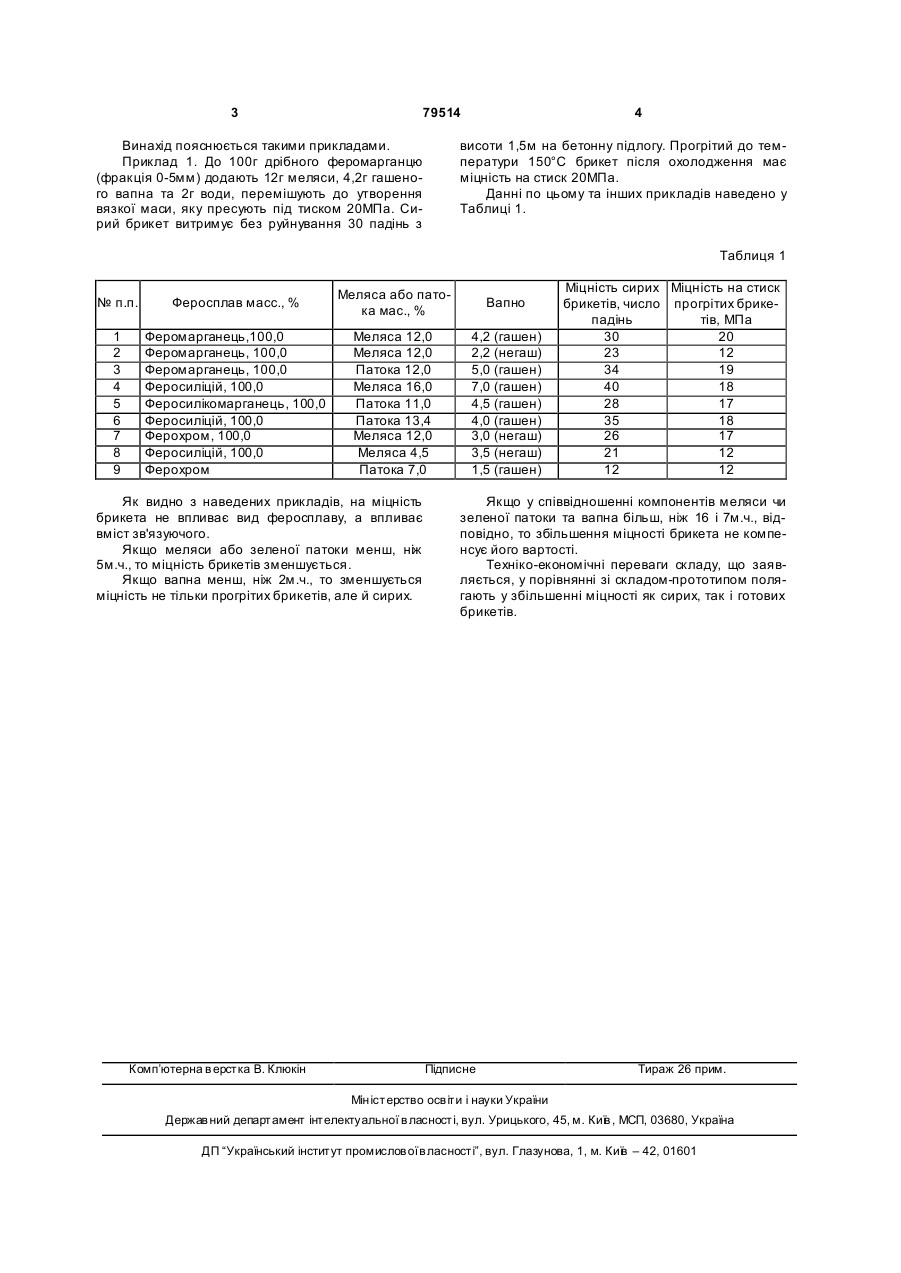

Склад залізовмісних брикетів, що включає феросплав і зв'язуюче, який відрізняється тим, що як зв'язуюче містить мелясу або зелену патоку і вапно при співвідношенні компонентів, мас. частин: феросплав 100 меляса або зелена патока 5-16 вапно 2-7. (19) (21) a200505154 (22) 30.05.2005 (24) 25.06.2007 (46) 25.06.2007, Бюл. №9, 2007р. (72) Лякса Андрій Володимирович, Азаров Володимир Георгійович, Матвієнко Віктор Григорович (73) ВІДКРИТЕ АКЦІОНЕРНЕ ТОВАРИСТВО "БРИКЕТ" (56) UA 5550, U, 15.03.2005 UA 5702, U, 15.03.2005 UA 7511, U, 15.06.2005 3 79514 Винахід пояснюється такими прикладами. Приклад 1. До 100г дрібного феромарганцю (фракція 0-5мм) додають 12г меляси, 4,2г гашеного вапна та 2г води, перемішують до утворення вязкої маси, яку пресують під тиском 20МПа. Сирий брикет витримує без руйнування 30 падінь з 4 висоти 1,5м на бетонну підлогу. Прогрітий до температури 150°С брикет після охолодження має міцність на стиск 20МПа. Данні по цьому та інших прикладів наведено у Таблиці 1. Таблиця 1 № п.п. Феросплав масс., % Меляса або патока мас., % Вапно 1 2 3 4 5 6 7 8 9 Феромарганець,100,0 Феромарганець, 100,0 Феромарганець, 100,0 Феросиліцій, 100,0 Феросилікомарганець, 100,0 Феросиліцій, 100,0 Ферохром, 100,0 Феросиліцій, 100,0 Ферохром Меляса 12,0 Меляса 12,0 Патока 12,0 Меляса 16,0 Патока 11,0 Патока 13,4 Меляса 12,0 Меляса 4,5 Патока 7,0 4,2 (гашен) 2,2 (негаш) 5,0 (гашен) 7,0 (гашен) 4,5 (гашен) 4,0 (гашен) 3,0 (негаш) 3,5 (негаш) 1,5 (гашен) Як видно з наведених прикладів, на міцність брикета не впливає вид феросплаву, а впливає вміст зв'язуючого. Якщо меляси або зеленої патоки менш, ніж 5м.ч., то міцність брикетів зменшується. Якщо вапна менш, ніж 2м.ч., то зменшується міцність не тільки прогрітих брикетів, але й сирих. Комп’ютерна в ерстка В. Клюкін Міцність сирих Міцність на стиск брикетів, число прогрітих брикепадінь тів, МПа 30 20 23 12 34 19 40 18 28 17 35 18 26 17 21 12 12 12 Якщо у співвідношенні компонентів меляси чи зеленої патоки та вапна більш, ніж 16 і 7м.ч., відповідно, то збільшення міцності брикета не компенсує його вартості. Техніко-економічні переваги складу, що заявляється, у порівнянні зі складом-прототипом полягають у збільшенні міцності як сирих, так і готових брикетів. Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
