Пристрій для енергопостачання транспортного засобу

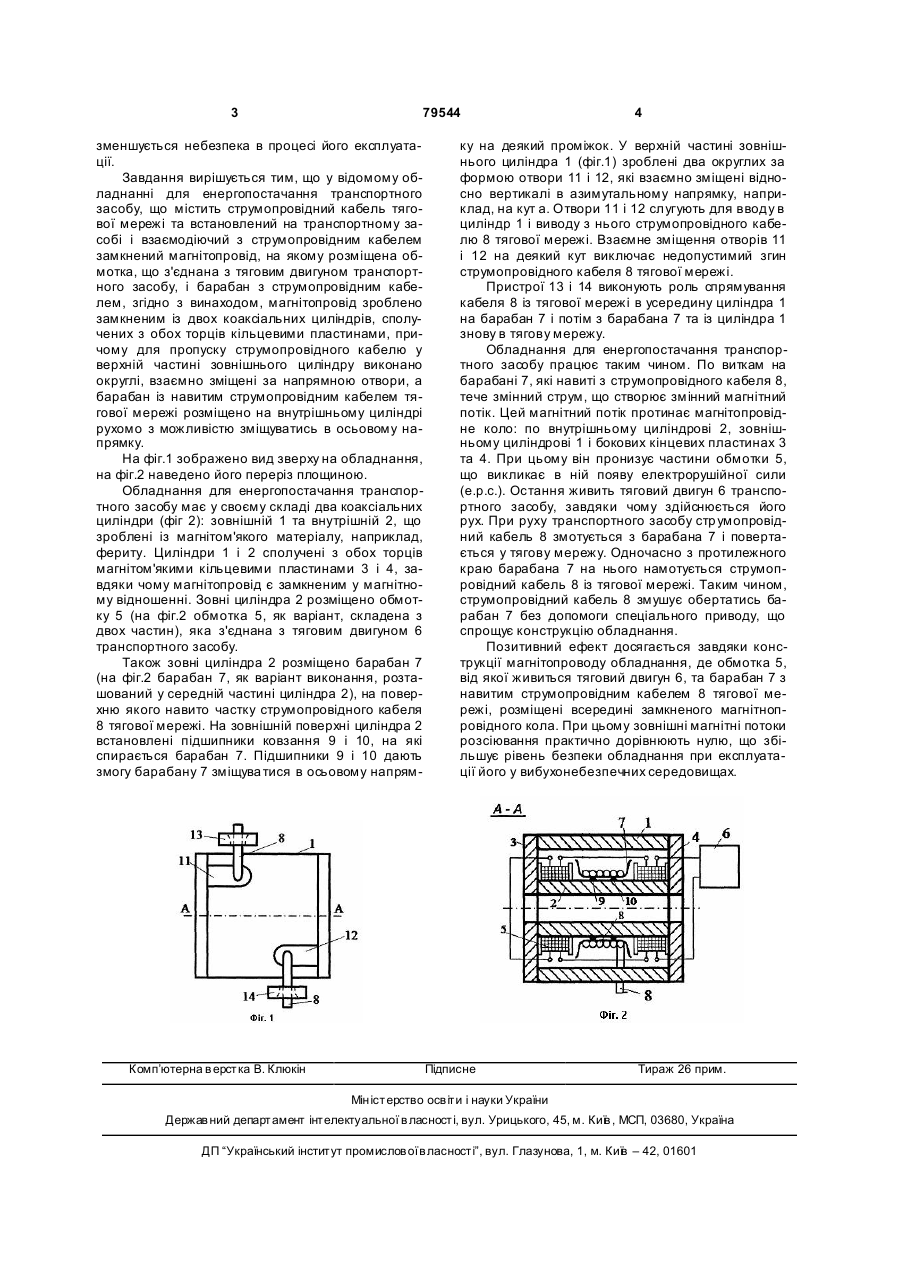

Пристрій для енергопостачання транспортного засобу, що містить струмопровідний кабель 3 79544 зменшується небезпека в процесі його експлуатації. Завдання вирішується тим, що у відомому обладнанні для енергопостачання транспортного засобу, що містить струмопровідний кабель тягової мережі та встановлений на транспортному засобі і взаємодіючий з струмопровідним кабелем замкнений магнітопровід, на якому розміщена обмотка, що з'єднана з тяговим двигуном транспортного засобу, і барабан з струмопровідним кабелем, згідно з винаходом, магнітопровід зроблено замкненим із двох коаксіальних циліндрів, сполучених з обох торців кільцевими пластинами, причому для пропуску струмопровідного кабелю у верхній частині зовнішнього циліндру виконано округлі, взаємно зміщені за напрямною отвори, а барабан із навитим струмопровідним кабелем тягової мережі розміщено на внутрішньому циліндрі рухомо з можливістю зміщуватись в осьовому напрямку. На фіг.1 зображено вид зверху на обладнання, на фіг.2 наведено його переріз площиною. Обладнання для енергопостачання транспортного засобу має у своєму складі два коаксіальних циліндри (фіг 2): зовнішній 1 та внутрішній 2, що зроблені із магнітом'якого матеріалу, наприклад, фериту. Циліндри 1 і 2 сполучені з обох торців магнітом'якими кільцевими пластинами 3 і 4, завдяки чому магнітопровід є замкненим у магнітному відношенні. Зовні циліндра 2 розміщено обмотку 5 (на фіг.2 обмотка 5, як варіант, складена з двох частин), яка з'єднана з тяговим двигуном 6 транспортного засобу. Також зовні циліндра 2 розміщено барабан 7 (на фіг.2 барабан 7, як варіант виконання, розташований у середній частині циліндра 2), на поверхню якого навито частку струмопровідного кабеля 8 тягової мережі. На зовнішній поверхні циліндра 2 встановлені підшипники ковзання 9 і 10, на які спирається барабан 7. Підшипники 9 і 10 дають змогу барабану 7 зміщува тися в осьовому напрям Комп’ютерна в ерстка В. Клюкін 4 ку на деякий проміжок. У верхній частині зовнішнього циліндра 1 (фіг.1) зроблені два округлих за формою отвори 11 і 12, які взаємно зміщені відносно вертикалі в азимутальному напрямку, наприклад, на кут а. Отвори 11 і 12 слугують для вводу в циліндр 1 і виводу з нього струмопровідного кабелю 8 тягової мережі. Взаємне зміщення отворів 11 і 12 на деякий кут виключає недопустимий згин струмопровідного кабеля 8 тягової мережі. Пристрої 13 і 14 виконують роль спрямування кабеля 8 із тягової мережі в усередину циліндра 1 на барабан 7 і потім з барабана 7 та із циліндра 1 знову в тягову мережу. Обладнання для енергопостачання транспортного засобу працює таким чином. По виткам на барабані 7, які навиті з струмопровідного кабеля 8, тече змінний струм, що створює змінний магнітний потік. Цей магнітний потік протинає магнітопровідне коло: по внутрішньому циліндрові 2, зовнішньому циліндрові 1 і бокових кінцевих пластинах 3 та 4. При цьому він пронизує частини обмотки 5, що викликає в ній появу електрорушійної сили (е.р.с.). Остання живить тяговий двигун 6 транспортного засобу, завдяки чому здійснюється його рух. При руху транспортного засобу стр умопровідний кабель 8 змотується з барабана 7 і повертається у тягову мережу. Одночасно з протилежного краю барабана 7 на нього намотується струмопровідний кабель 8 із тягової мережі. Таким чином, струмопровідний кабель 8 змушує обертатись барабан 7 без допомоги спеціального приводу, що спрощує конструкцію обладнання. Позитивний ефект досягається завдяки конструкції магнітопроводу обладнання, де обмотка 5, від якої живиться тяговий двигун 6, та барабан 7 з навитим струмопровідним кабелем 8 тягової мережі, розміщені всередині замкненого магнітнопровідного кола. При цьому зовнішні магнітні потоки розсіювання практично дорівнюють нулю, що збільшує рівень безпеки обладнання при експлуатації його у вибухонебезпечних середовищах. Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
