Кодовий замок-блокувальник
Формула / Реферат
1. Кодовий замок-блокувальник, який містить корпус і повзун з отворами для підпружинених стопорних пальців і кодовий ключ, який відрізняється тим, що корпус виконаний у вигляді східців, східці якого мають різну висоту, в яких симетрично розташовані отвори різної глибини для підпружинених стопорних пальців різної довжини, кількість яких не обмежена, а повзун виконаний також у вигляді східців, з можливістю переміщуватись в повздовжніх пазах корпуса, в отвори якого входять вищевказані підпружинені стопорні пальці, що виконані з можливістю взаємодії з штирями кодового ключа, фіксуючи його в закритому положенні.
2. Кодовий замок за п. 1, який відрізняється тим, що він закріплений зовні дверного полотна над отвором для ключа основного замка, блокуючи при цьому доступ до останнього.
3. Кодовий замок за п. 1, який відрізняється тим, що він обладнаний кодовим ключем, штирі якого мають різну довжину і розташовані відповідно до отворів повзуна.
Текст

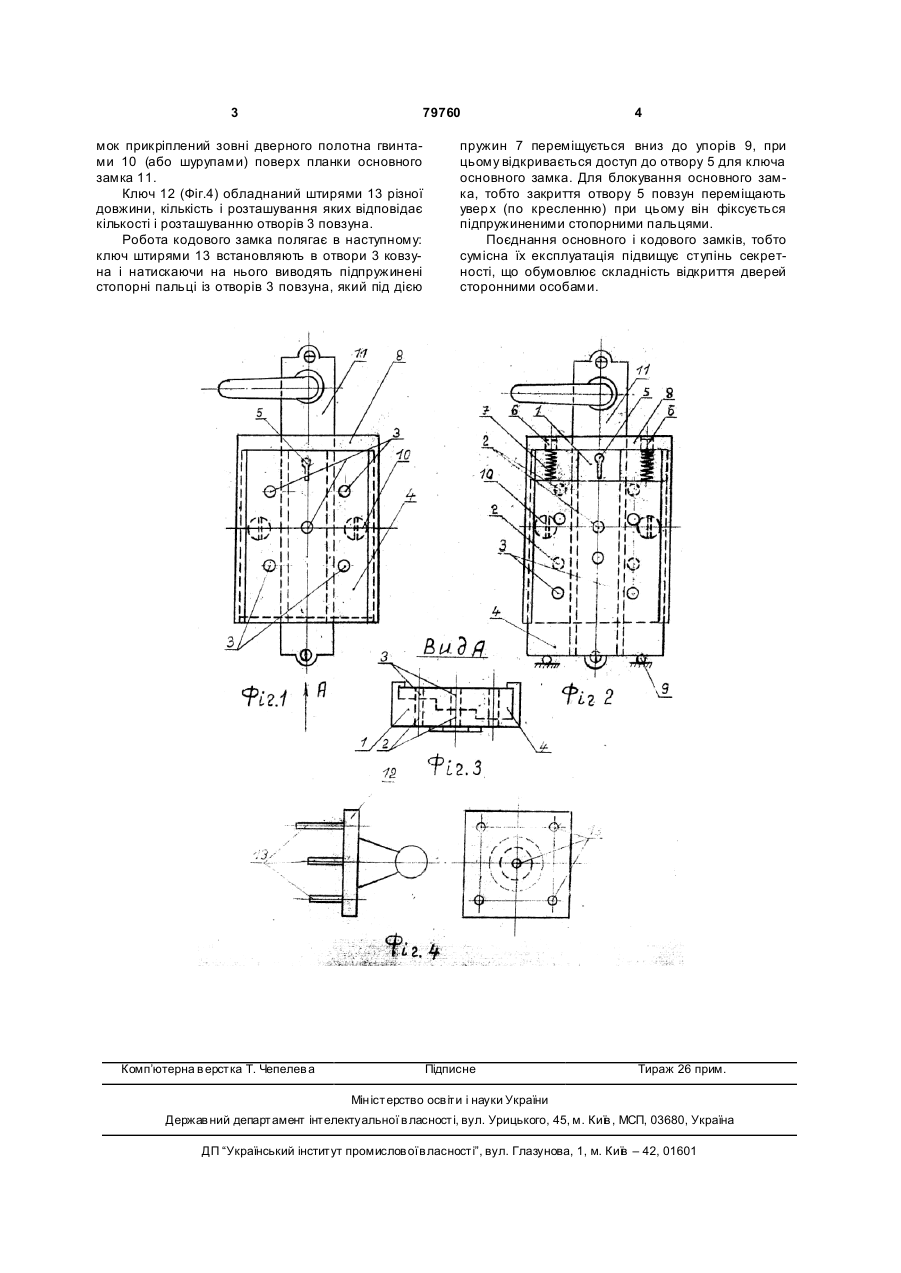

1. Кодовий замок-блокувальник, який містить корпус і повзун з отворами для підпружинених стопорних пальців і кодовий ключ, який відрізняється тим, що корпус виконаний у вигляді східців, східці якого мають різну висоту, в яких симетрично розташовані отвори різної глибини для підпружинених стопорних пальців різної довжини, кількість 3 79760 мок прикріплений зовні дверного полотна гвинтами 10 (або шурупами) поверх планки основного замка 11. Ключ 12 (Фіг.4) обладнаний штирями 13 різної довжини, кількість і розташування яких відповідає кількості і розташуванню отворів 3 повзуна. Робота кодового замка полягає в наступному: ключ штирями 13 встановляють в отвори 3 ковзуна і натискаючи на нього виводять підпружинені стопорні пальці із отворів 3 повзуна, який під дією Комп’ютерна в ерстка Т. Чепелев а 4 пружин 7 переміщується вниз до упорів 9, при цьому відкривається доступ до отвору 5 для ключа основного замка. Для блокування основного замка, тобто закриття отвору 5 повзун переміщають увер х (по кресленню) при цьому він фіксується підпружиненими стопорними пальцями. Поєднання основного і кодового замків, тобто сумісна їх експлуатація підвищує ступінь секретності, що обумовлює складність відкриття дверей сторонними особами. Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюCode lock-blocker
Автори англійськоюStelmakh Yevhen Stepanovych
Назва патенту російськоюКодовый замок-блокировщик
Автори російськоюСтельмах Евгений Степанович
МПК / Мітки
МПК: E05B 49/04
Мітки: замок-блокувальник, кодовий
