Пристрій для сіяння насіння

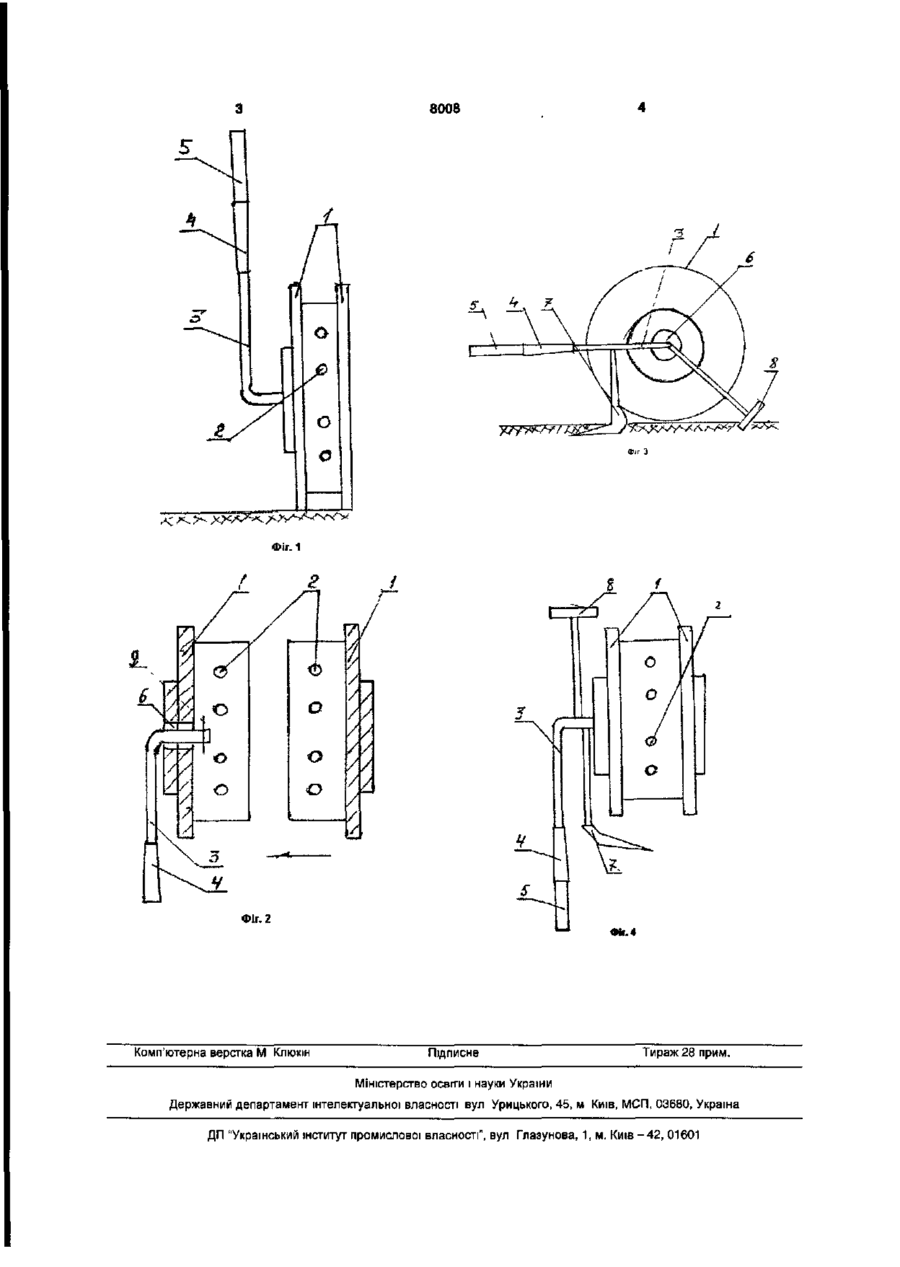

Пристрій для сіяння насіння, що містить дві кришки, виступи яких мають отвори, стержень, загнутий під кутом 90°, і держак, який відрізняється тим, що він має спереду плужок для утворення рівчака, а ззаду - загортач, прикріплені до стержня. Корисна модель відноситься до засобів малої механізації сільського господарства, зокрема, до ручних знарядь, які використовуються для сіянки насіння часнику, цибулі, моркви, капусти, помідор, огірків й інших рослин. Відомі ручні знаряддя для сіянки сім'ян сільськогосподарських рослин, для яких по ряду потрібно пройти тричі: 1 - зробити рівчак плужком чи сапою, 2 - посіяти в рівчак сім'яна, 3 - загорнути рівчак ногами, на що витрачається велика кількість часу і є можливість нерівномірного розміщення сім'ян вздовж рядка. Найбільш близьким до заявляемого є пристрій для сіянки сім'ян сільськогосподарських рослин, який складається з двох кришок 1 /Див. фігури/. Кришки мають однакові по висоті виступу і однакові по діаметру отвори у виступу. Одна кришка 1 з виступом насаджується на другу з виступом так щоб отвори обох кришок мають збіг. Кришка 1, на котру насаджується друга кришка, насаджується на стержень загнутий під кутом 90° 3, до якого приварюється держак 4, в який уставляється черенок 5, і свободно /кришки 1/ обертаються навколо осі. Усередині кришки на котру насаджується друга кришка є відмітки для установлення розміру отвору для сіяння сім'ян. Недоліком даного пристрій є те, що ним неможливо виконувати операцію с сіянки сім'ян одночасно робити рівчак і загортати рівчак після сіяння. В основу корисної моделі покладено завдання створити пристрій для впорядкованого сіяння сім'ян сільськогосподарських культур з одночасно утворюючи рівчак для сіяння сім'ян, після сіяння рівчак загортається. Поставлене завдання вирішується тим, що пристрій має спереду плужок 7 для утворення рівчака, а позад загортач 8 для загортання рівчака. Див. фігури. Плужок 7 і загортач 8 прикріплюють до стержня 3. Робота пристрою. Беруть пристрій за держак 5 приставляють його до місця сіяння сім'ян. При переміщенні пристрою плужок 7 занурюється в землю, утворюючи рівчак, пристрій обертається /заздалегідь заповнений сім'ями/ сім'я рівномірно висипаються через отвори в рівчак, рівчак загортається загортачем 8. На фіг. 1 - показано пристрій-прототип. На фіг.2 - показано переріз пристрою прототипу, де 6 отвір, 9 - шплінт. На фіг. З показано вид збоку запропонованого пристрою. На фіг.4 показано вид запропонованого пристрою зверху. 00 о о 00 в) 8008 vvv Фіг. 1 8 f Фіг. 2 * Комп'ютерна верстка М Клюкін Підписне — Фіг.4 Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності вул Урицького, 45, м Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул Глазунова, 1, м. Київ-42, 01601
