Спосіб фінішного шліфування вальцювальних валків
Номер патенту: 8007
Опубліковано: 15.07.2005
Автори: Шарко Тарас Євгенович, Шарко Євген Іванович, Токарев Олексій Захарович, Василенко Микола Іванович
Формула / Реферат

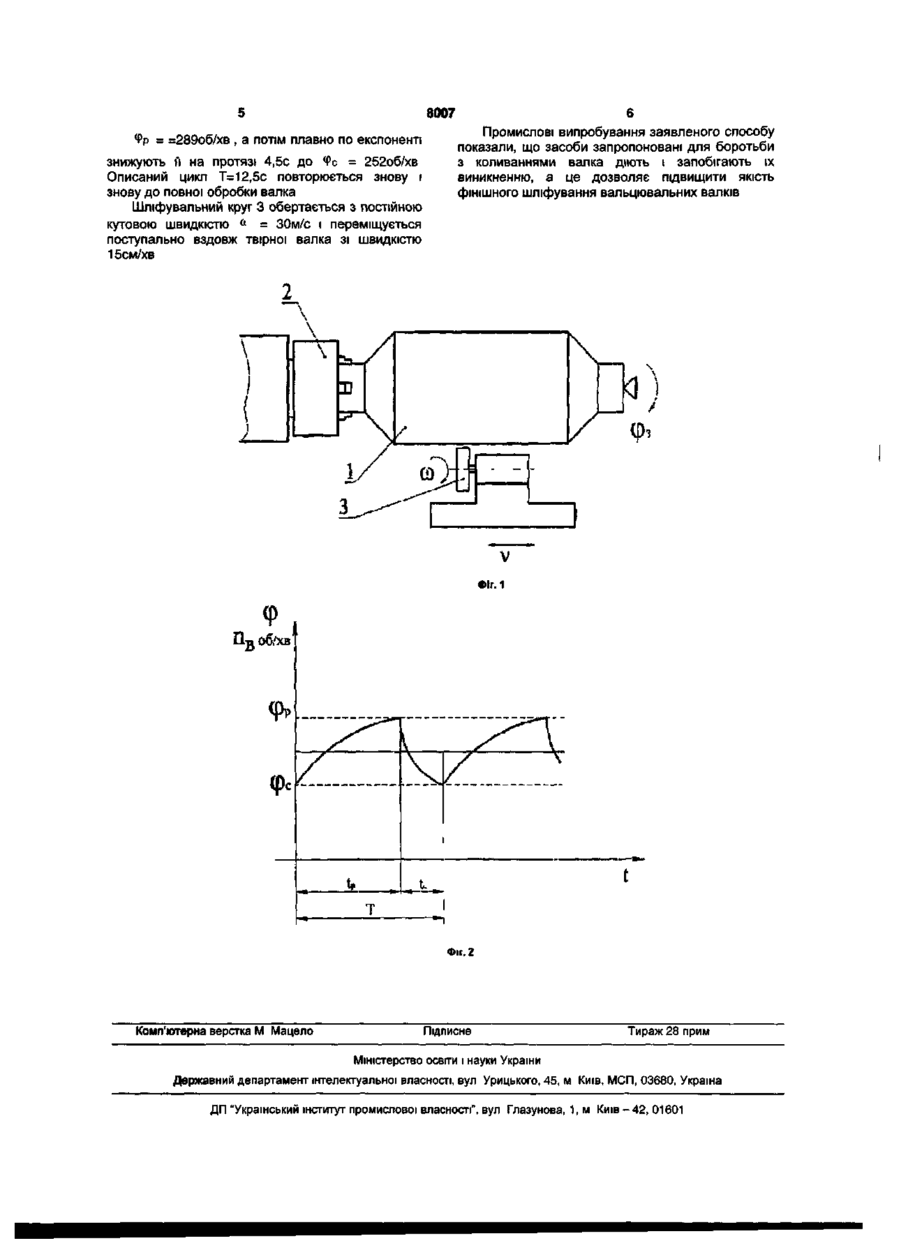

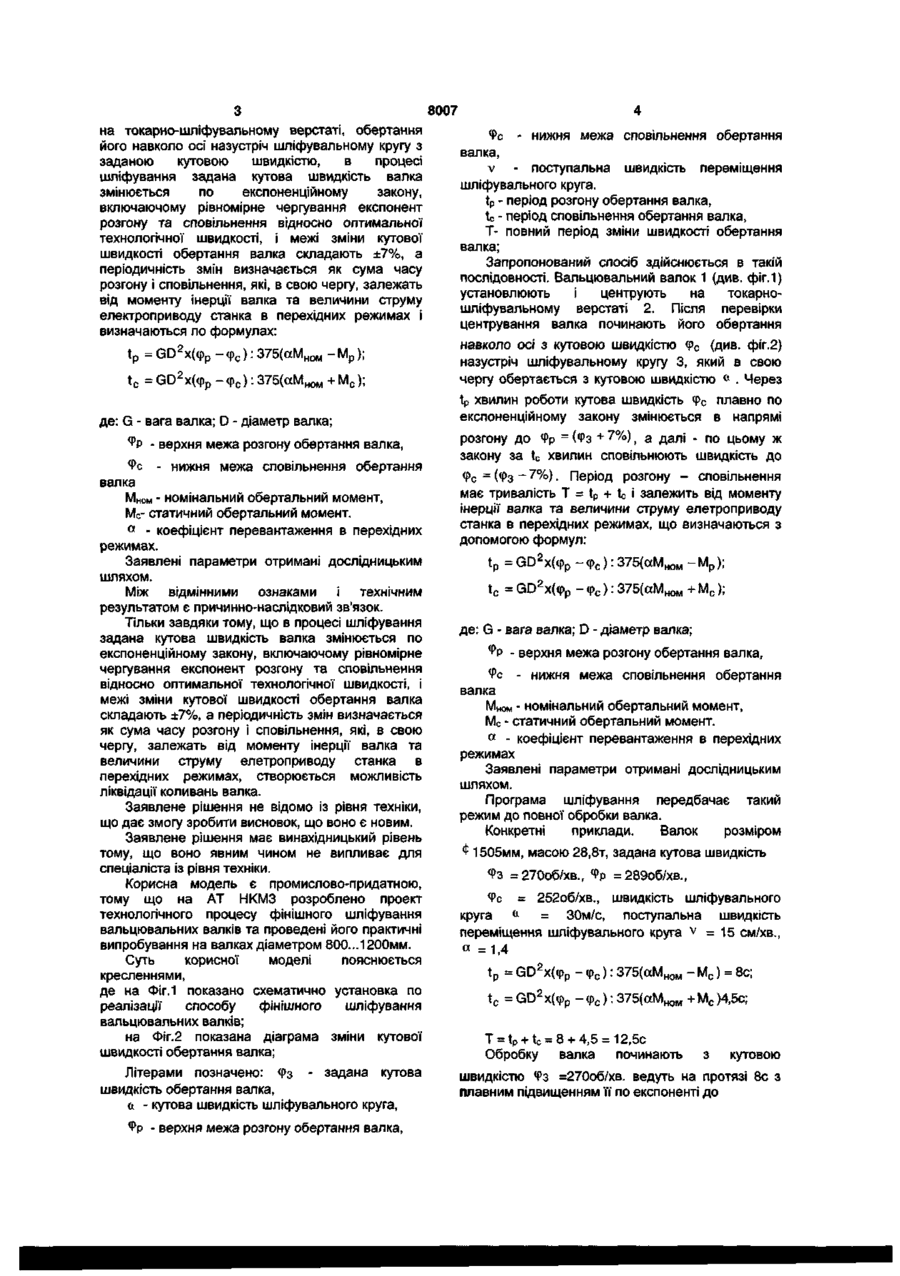

1. Спосіб фінішного шліфування вальцювальних валків, що включає установку і центрування валка на токарно-шліфувальному верстаті і обертання його навколо осі назустріч шліфувальному кругу з заданою кутовою швидкістю, який відрізняється тим, що в процесі шліфування задану кутову швидкість валка змінюють по експоненційному закону з рівномірним чергуванням експонент розгону та сповільнення відносно оптимальної технологічної швидкості.
2. Спосіб за п. 1, який відрізняється тим, що межі зміни кутової швидкості обертання валка складають ±7%, а періодичність змін визначається як сума часу розгону і сповільнення, які, в свою чергу, залежать від моменту інерції валка та величини струму електроприводу станка в перехідних режимах і визначаються по формулах:
де:
- вага валка;
- діаметр валка;
- верхня межа розгону обертання валка;
- нижня межа сповільнення обертання валка;
- номінальний обертальний момент;
- статичний обертальний момент;
- коефіцієнт перевантаження в перехідних режимах.
Текст
1. Спосіб фінішного шліфування вальцювальних валків, що включає установку і центрування валка на токарно-шліфувальному верстаті і обертання його навколо осі назустріч шліфувальному кругу з заданою кутовою швидкістю, який відрізняється тим, що в процесі шліфування задану кутову швидкість валка змінюють по експоненційному закону з рівномірним чергуванням експонент розгону та сповільнення відносно оптимальної технологічної швидкості. Корисна модель відноситься до галузі механічної обробки деталей і може бути використана для одержання якісної шліфованої поверхні вальцювальних валків. Відомий спосіб шліфування деталей циліндричної форми, що включає установку і центрування деталі на токарно-шліфувальному верстаті, обертання її назустріч шліфувальному диску з заданою по технології кутовою швидкістю. Поверхні деталі і диска торкаються і в результаті здійснюється шліфування поверхні деталі [див., наприклад, "Довідник технолога машинобудівника" під редакцією Малова A.M., том 2, стор464, 1982]. Такий спосіб шліфування придатний для порівняно невеликих деталей і при його використанні на практиці ніяких несподіванок не траплялось. Також відомий технологічний процес фінішного шліфування вальцювальних валків, що включає установку і центрування валка на токарно-шліфувальному верстаті, обертання його навколо осі назустріч шліфувальному кругу з заданою кутовою швидкістю [див., наприклад, 2. Спосіб за п. 1, який відрізняється тим, що межі зміни кутової швидкості обертання валка складають ±7%, а періодичність змін визначається як сума часу розгону і сповільнення, які, в свою чергу, залежать від моменту інерції валка та величини струму електроприводу станка в перехідних режимах і визначаються по формулах: t p = GD2x(
ДивитисяДодаткова інформація
Назва патенту англійськоюMethod of finishing polishing of mill rolls
Автори англійськоюTokarev Oleksii Zakharovych, Vasylenko Mykola Ivanovych
Назва патенту російськоюСпособ финишного шлифования вальцовых валков
Автори російськоюТокарев Алексей Захарович, Василенко Николай Иванович
МПК / Мітки
МПК: B24B 5/00
Мітки: валків, шліфування, фінішного, вальцювальних, спосіб
