Формула / Реферат

Дробарка, яка містить циліндричну камеру, всередині якої розміщений привідний диск із шарнірно підвішеними на осях молотками, яка відрізняється тим, що кожна вісь виконана у вигляді ступінчастого кільця з внутрішньою різьбою, яке найменшим діаметром встановлено в отворі диска, на середньому за величиною його діаметрі встановлено молоток, а в різьбу зі сторони найменшого діаметра вкручено болт кріплення кільця до диска.

Текст

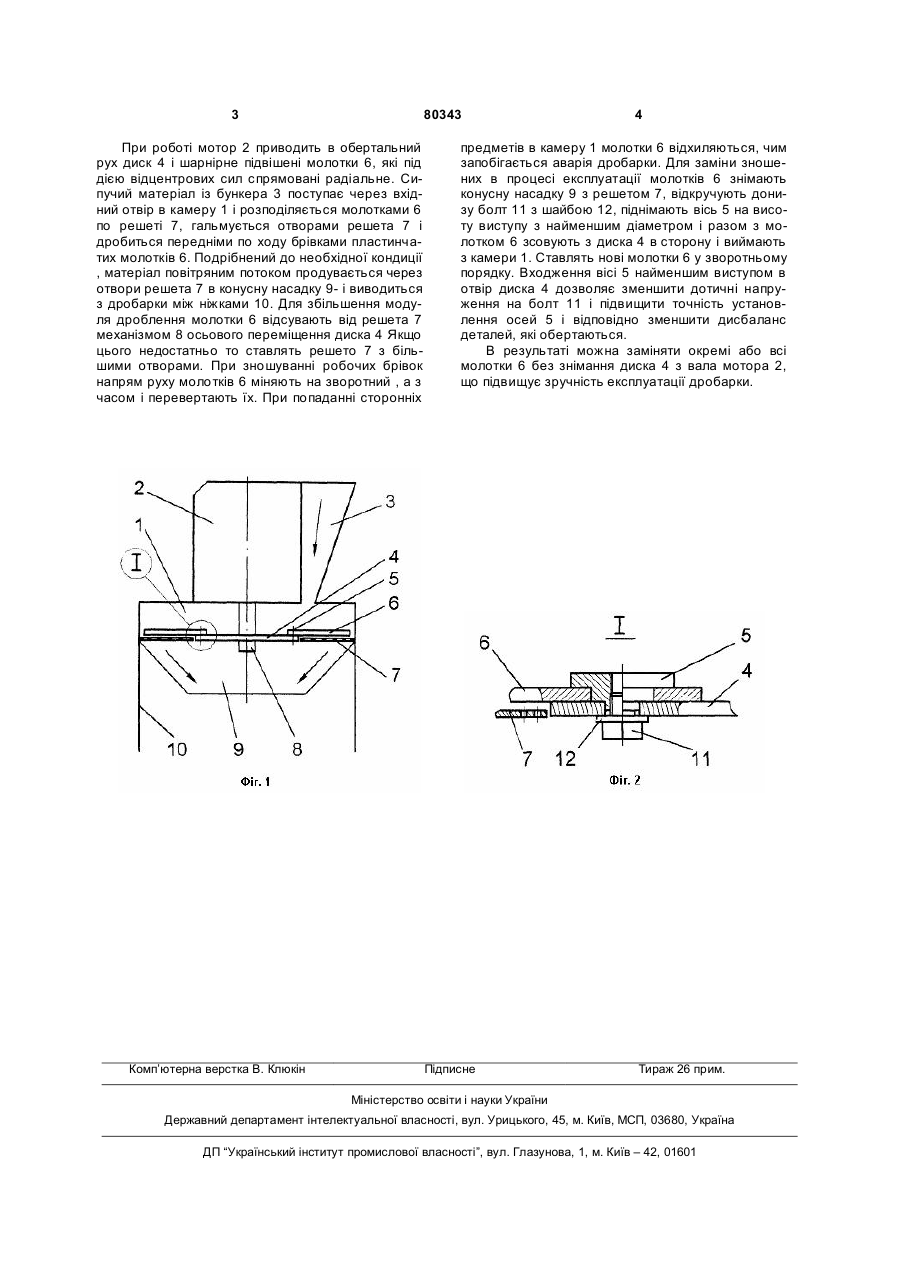

Дробарка, яка містить циліндричну камеру, всередині якої розміщений привідний диск із шарнірно підвішеними на осях молотками, яка відрізняється тим, що кожна вісь виконана у вигляді ступінчастого кільця з внутрішньою різьбою, яке найменшим діаметром встановлено в отворі диска, на середньому за величиною його діаметрі встановлено молоток, а в різьбу зі сторони найменшого діаметра вкручено болт кріплення кільця до диска. (19) (21) a200511704 (22) 08.12.2005 (24) 10.09.2007 (46) 10.09.2007, Бюл. №14, 2007р. (72) Карпенко Михайло Іванович (73) Карпенко Михайло Іванович (56) US 5205667, 27.04.1993 SU 1811411 A3, 23.04.1993 UA 54555 C2, 17.03.2003 UA 62789 A, 15.12.2003 CH 630816, 15.07.1982 3 80343 При роботі мотор 2 приводить в обертальний рух диск 4 і шарнірне підвішені молотки 6, які під дією відцентрових сил спрямовані радіальне. Сипучий матеріал із бункера 3 поступає через вхідний отвір в камеру 1 і розподіляється молотками 6 по решеті 7, гальмується отворами решета 7 і дробиться передніми по ходу брівками пластинчатих молотків 6. Подрібнений до необхідної кондиції , матеріал повітряним потоком продувається через отвори решета 7 в конусну насадку 9- і виводиться з дробарки між ніжками 10. Для збільшення модуля дроблення молотки 6 відсувають від решета 7 механізмом 8 осьового переміщення диска 4 Якщо цього недостатньо то ставлять решето 7 з більшими отворами. При зношуванні робочих брівок напрям руху молотків 6 міняють на зворотний , а з часом і перевертають їх. При попаданні сторонніх Комп’ютерна верстка В. Клюкін 4 предметів в камеру 1 молотки 6 відхиляються, чим запобігається аварія дробарки. Для заміни зношених в процесі експлуатації молотків 6 знімають конусну насадку 9 з решетом 7, відкручують донизу болт 11 з шайбою 12, піднімають вісь 5 на висоту виступу з найменшим діаметром і разом з молотком 6 зсовують з диска 4 в сторону і виймають з камери 1. Ставлять нові молотки 6 у зворотньому порядку. Входження вісі 5 найменшим виступом в отвір диска 4 дозволяє зменшити дотичні напруження на болт 11 і підвищити точність установлення осей 5 і відповідно зменшити дисбаланс деталей, які обертаються. В результаті можна заміняти окремі або всі молотки 6 без знімання диска 4 з вала мотора 2, що підвищує зручність експлуатації дробарки. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601

Дивитися

Додаткова інформація

Назва патенту англійською

Crusher

Автори англійською

Karpenko Mykhailo Ivanovych

Назва патенту російською

Дробилка

Автори російською

Карпенко Михаил Иванович

МПК / Мітки

МПК: B02C 13/16, F16C 11/04

Мітки: дробарка
