Теплостійкий монтажний провід
Номер патенту: 81411
Опубліковано: 10.01.2008
Автори: Антонець Юрій Панасович, Науменко Олексій Антонович, Карпушенко Василь Петрович, Чувурін Микола Петрович, Золотарьов Володимир Михайлович
Формула / Реферат
Теплостійкий монтажний провід, що містить струмопровідні жили, ізоляцію та зовнішнє покриття, який відрізняється тим, що кожна струмопровідна жила скручена з м'яких мідних дротин, ізоляція виготовлена зі склониток та стрічки склотканини, нанесених обмотуванням на кожну жилу окремо, насичених нагрівостійким лаком та спечених шляхом руху через термічну піч, ізольовані таким чином струмопровідні жили прокладені паралельно із склонитками, які заповнюють вільний простір між жилами, і скручені разом, а зовнішнє покриття, нанесене поверх всіх струмопровідних жил, виготовлене з накладеної обмотуванням склотканини, обплетеної зверху склонитками, причому після обплетення ізоляція та зовнішнє покриття насичені нагрівостійким лаком та спечені разом для утворення суцільної оболонки, стійкої до дії тепла та високої вологості зовнішнього середовища.
Текст

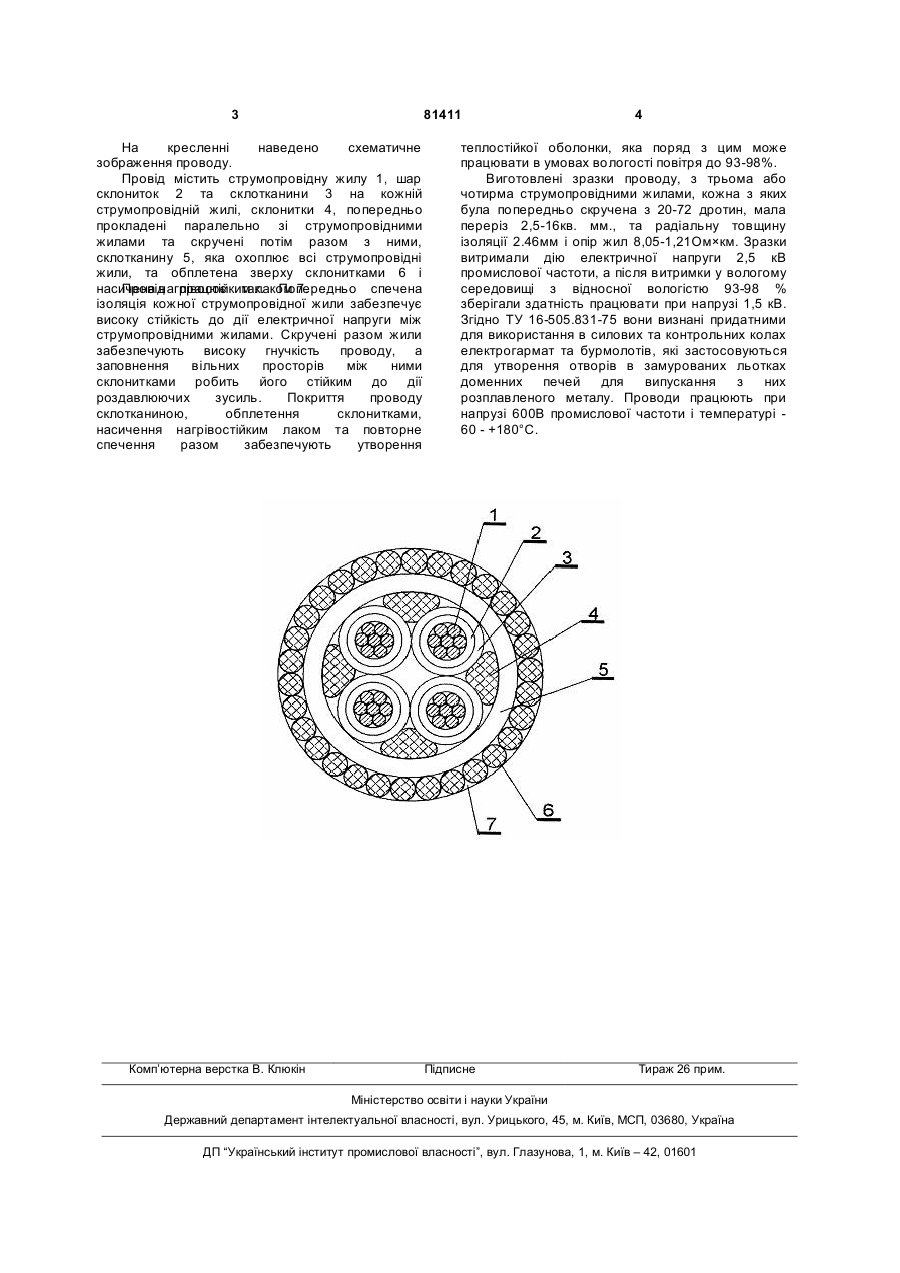

Теплостійкий монтажний провід, що містить струмопровідні жили, ізоляцію та зовнішнє 3 81411 На кресленні наведено схематичне зображення проводу. Провід містить струмопровідну жилу 1, шар склониток 2 та склотканини 3 на кожній струмопровідній жилі, склонитки 4, попередньо прокладені паралельно зі струмопровідними жилами та скручені потім разом з ними, склотканину 5, яка охоплює всі струмопровідні жили, та обплетена зверху склонитками 6 і насичена нагрівостійким лаком 7. Провід працює так. Попередньо спечена ізоляція кожної струмопровідної жили забезпечує високу стійкість до дії електричної напруги між струмопровідними жилами. Скручені разом жили забезпечують високу гнучкість проводу, а заповнення вільних просторів між ними склонитками робить його стійким до дії роздавлюючих зусиль. Покриття проводу склотканиною, обплетення склонитками, насичення нагрівостійким лаком та повторне спечення разом забезпечують утворення Комп’ютерна верстка В. Клюкін 4 теплостійкої оболонки, яка поряд з цим може працювати в умовах вологості повітря до 93-98%. Виготовлені зразки проводу, з трьома або чотирма струмопровідними жилами, кожна з яких була попередньо скручена з 20-72 дротин, мала переріз 2,5-16кв. мм., та радіальну товщину ізоляції 2.46мм і опір жил 8,05-1,21Ом×км. Зразки витримали дію електричної напруги 2,5 кВ промислової частоти, а після витримки у вологому середовищі з відносної вологістю 93-98 % зберігали здатність працювати при напрузі 1,5 кВ. Згідно ТУ 16-505.831-75 вони визнані придатними для використання в силових та контрольних колах електрогармат та бурмолотів, які застосовуються для утворення отворів в замурованих льотках доменних печей для випускання з них розплавленого металу. Проводи працюють при напрузі 600В промислової частоти і температурі 60 - +180°С. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюHeat-resistant mounting wire
Автори англійськоюZolotariov Volodymyr Mykhailovych, Karpushenko Vasyl Petrovych, Chuvurin Mykola Petrovych, Antonets Yurii Panasovych, Naumenko Oleksii Antonovych
Назва патенту російськоюТеплостойкий монтажный провод
Автори російськоюЗолотарёв Владимир Михайлович, Карпушенко Василий Петрович, Чувурин Николай Петрович, Антонець Тарас Юрьевич, Науменко Алексей Антонович
МПК / Мітки
Мітки: теплостійкий, монтажний, провід
