Спосіб реєстрації розвитку тріщин у матеріалі

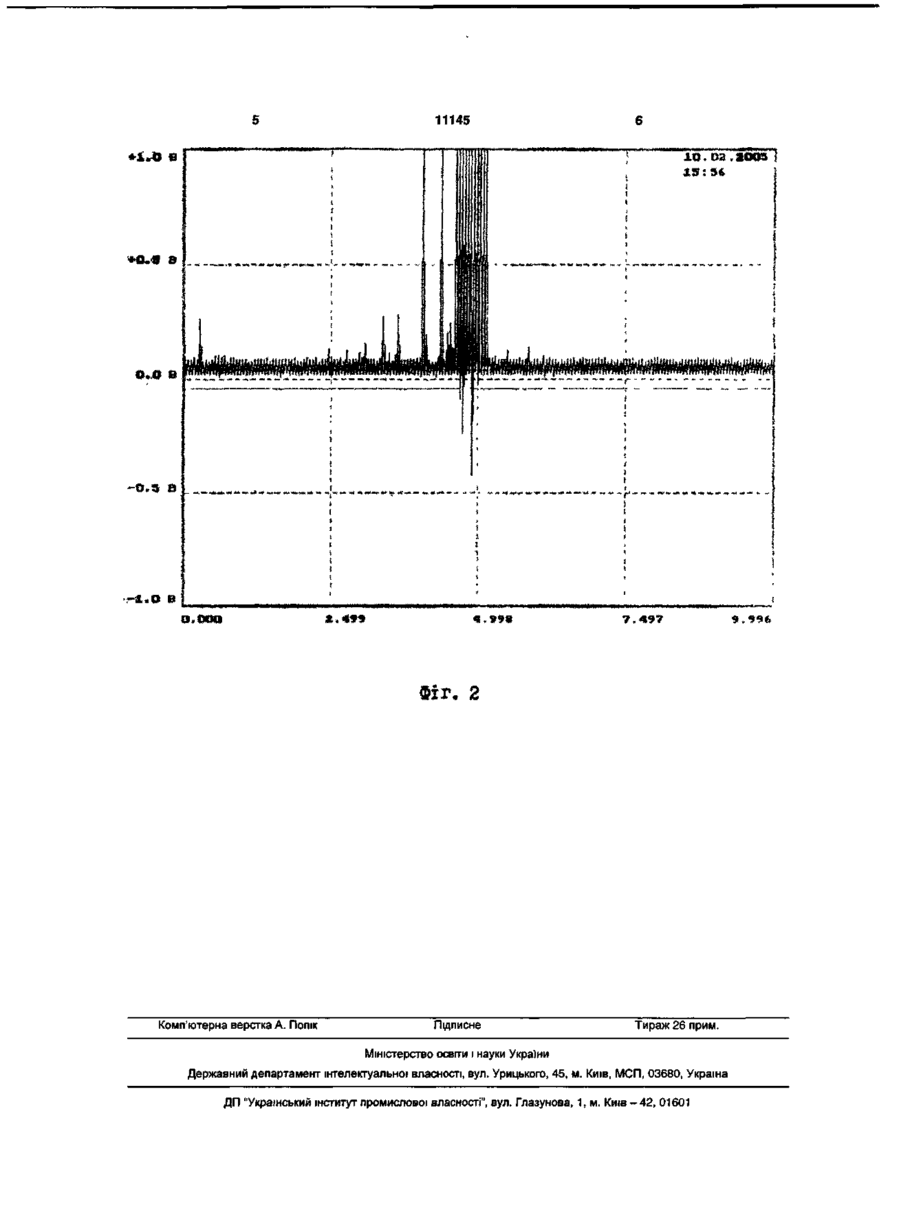

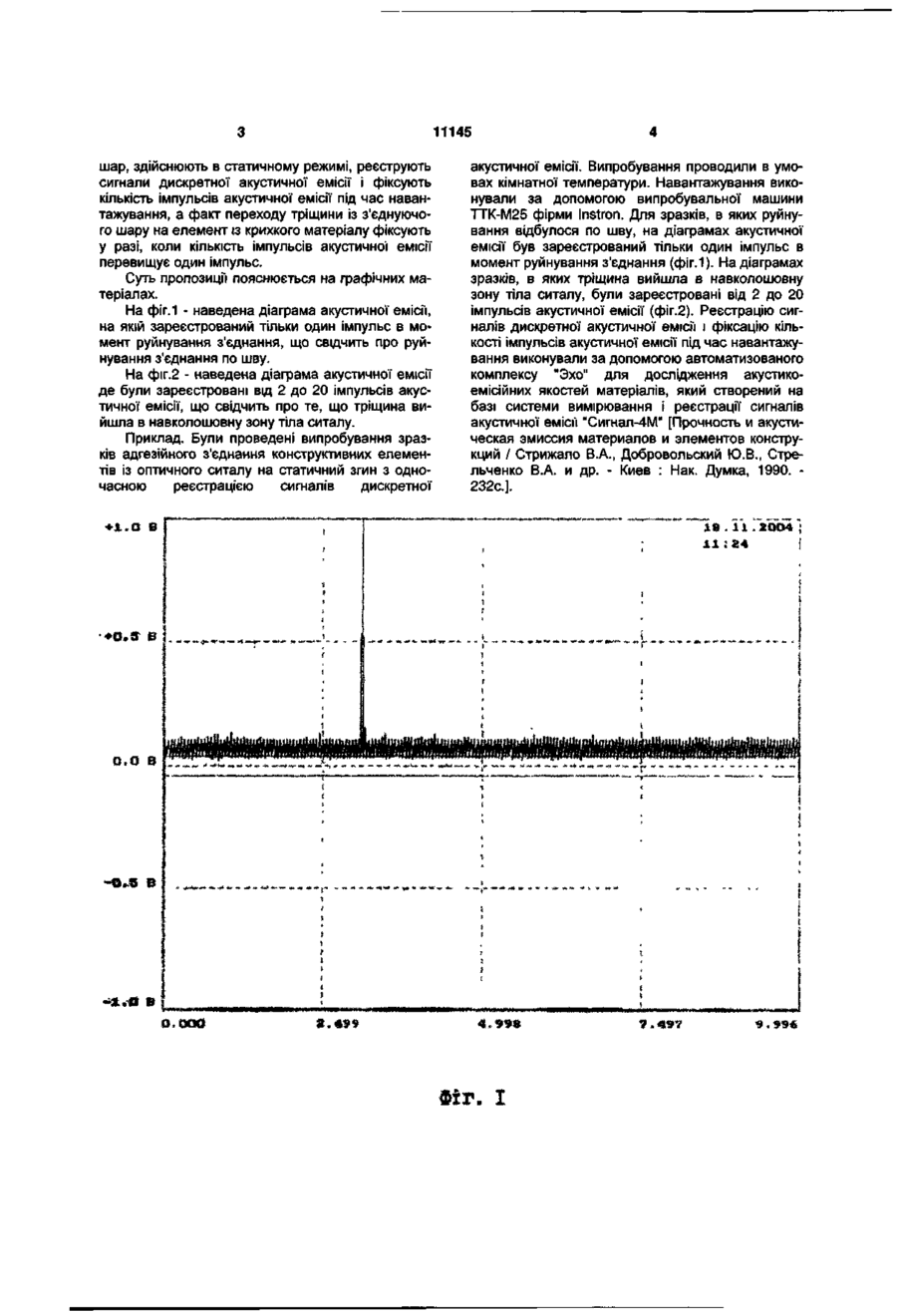

Спосіб реєстрації розвитку тріщини у матеріалі, який включає операції механічного навантажування зразка і реєстрації під час навантажування сигналів акустичної емісії, за якими визначають характер розвитку тріщини, який відрізняється тим, що операцію механічного навантажування зразка адгезійного з'єднання елементів з крихких матеріалів типу скла, ситалів або кераміки, між якими розташований з'єднуючий шар, здійснюють в статичному режимі, реєструють сигнали дискретної акустичної емісії і фіксують кількість імпульсів акустичної емісії під час навантажування, а факт переходу тріщини із з'єднуючого шару на елемент із крихкого матеріалу фіксують у разі, коли кількість імпульсів акустичної емісії перевищує один імпульс. Пропонована корисна модель відноситься до засобів дослідження конструкційних матеріалів на міцність та руйнування, зокрема, до способів реєстрації розвитку тріщин в адгезійних з'єднаннях крихких матеріалів типу скла, ситалів або кераміки, які досліджують у місцях з обмеженим доступом. Під час розробки відповідальних елементів конструкцій з крихких матеріалів, наприклад із оптичних ситалів, виникає проблема оцінки міцності навколошовної зони з'єднання. У багатьох випадках візуальний контроль характеру руйнування такого з'єднання є неможливим. Тому виникла потреба у створенні такого способу, який би дозволив визначати характер руйнування навколошовної зони з'єднання. Найбільш близьким до пропонованого способу за кількістю суттєвих ознак є спосіб реєстрації розвитку тріщини у матеріалі, який включає операції механічного навантажування адгезійного з'єднання елементів і реєстрації під час навантажування сигналів акустичної емісії, за якими визначають характер розвитку тріщини [А. С. 1133542 СССР, МКИ4 G01 N29/04. Способ регистрации развития трещин в материалах / Автори: В. В. Покровский, В. Т. Трощенко, С. И. Лихацкий, Ю. В. Добровольский, В. Г. Каплуненко, В. А. Стрижало. - Опубл. 07.01.1985, Бюл. №1]. Недолік описаного способу полягає в тому, що можливості його використання обмежені лише дослідженнями розвитку тріщин у монолітних, переважно, металевих матеріалах. Описаний спосіб передбачає циклічне навантаження випробуваного зразка, що є досить складним і тривалим процесом, а також реєстрації та вимірювання сигналів безперервної акустичної емісії, що є технічно більш складним завданням, ніж вимірювання дискретної акустичної емісії. В основу пропонованої корисної моделі поставлено задачу створення такого способу реєстрації розвитку тріщини, який би дозволив проводити дослідження з'єднання типу sandwich, тобто з'єднання крихких матеріалів, наприклад, із оптичних ситалів, через з'єднувальний шар. Спосіб, який би надавав би можливість оцінювати міцність навколошовної зони таких з'єднань в умовах, коли візуальний контроль такого з'єднання є неможливим. Поставлена задача вирішується пропонованим способом, який, як і відомий спосіб реєстрації розвитку тріщини у матеріалі, включає операції механічного навантажування зразка і реєстрації під час навантажування сигналів акустичної емісії, за якими визначають характер розвитку тріщини, а, відповідно до пропозиції, операцію механічного навантажування зразка адгезійного з'єднання елементів з крихких матеріалів типу скла, ситалів або кераміки, між якими розташований з'єднуючий LO & 11145 акустичної емісії. Випробування проводили в умовах кімнатної температури. Навантажування виконували за допомогою випробувальної машини ТТК-М25 фірми Instron. Для зразків, в яких руйнування відбулося по шву, на діаграмах акустичної емісії був зареєстрований тільки один імпульс в момент руйнування з'єднання (фіг.1). На діаграмах зразків, в яких тріщина вийшла в навколошовну зону тіла ситалу, були зареєстровані від 2 до 20 імпульсів акустичної емісії (фіг.2). Реєстрацію сигналів дискретної акустичної емісії і фіксацію кількості імпульсів акустичної емісії під час навантажування виконували за допомогою автоматизованого комплексу "Эхо" для дослідження акустикоемісійних якостей матеріалів, який створений на базі системи вимірювання і реєстрації сигналів акустичної емісії "Сигнал-4М" [Прочность и акустическая эмиссия материалов и элементов конструкций / Стрижало В.А., Добровольский Ю.В., Стрельченко В.А. и др. - Киев : Нак. Думка, 1990. 232с]. шар, здійснюють в статичному режимі, реєструють сигнали дискретної акустичної емісії і фіксують кількість імпульсів акустичної емісії під час навантажування, а факт переходу тріщини із з'єднуючого шару на елемент із крихкого матеріалу фіксують у разі, коли кількість імпульсів акустичної емісії перевищує один імпульс. Суть пропозиції пояснюється на графічних матеріалах. На фіг. 1 - наведена діаграма акустичної емісії, на якій зареєстрований тільки один імпульс в момент руйнування з'єднання, що свідчить про руйнування з'єднання по шву. На фіг.2 - наведена діаграма акустичної емісії де були зареєстровані від 2 до 20 імпульсів акустичної емісії, що свідчить про те, що тріщина вийшла в навколошовну зону тіла ситалу. Приклад. Були проведені випробування зразків адгезійного з'єднання конструктивних елементів із оптичного ситалу на статичний згин з одночасною реєстрацією сигналів дискретної •л.о в .» в 0.0 & а. «99 «Г. I 11145 >
