Клиновий коуш

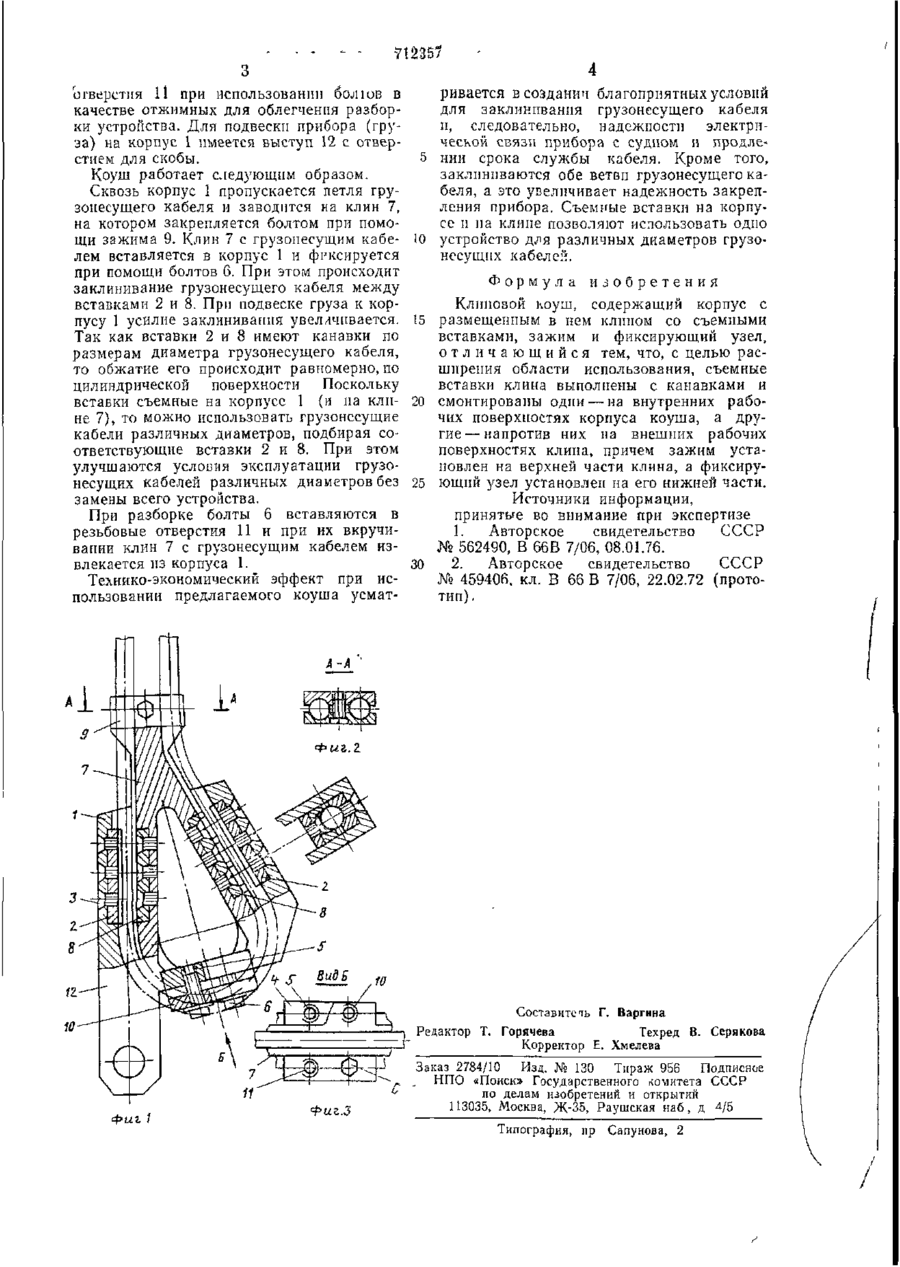

Союз Советский (її) Социалистических Республик (61)Дополнительное к авт свид-ву — (22) Заявлено 26.07.78 (21) 26^19194/29-11 (51) М В 68 В 7/06 с присоединением заявки № — Государственный комитет СССР по делам изобретений и открытий (23) Приоритет — (43) Опубликовано 30.01.80. Бюллетень № 4 (45) Дата опубликования описания 30 0180 (72) Автор изобретения (71) Заявитель (53) УДК 621.86.05.3 (088.8) Ю. В. Комягин Специальное конструкторско-технологическое бюро Морского гидрофизического института АН Украинской ССР (54) КЛИНОВОЙ КОУШ 1 Изобретение относится к технике гидрофизических исследований и может быть использовано в грузоподъемных устройствах Известен клиновой коуш, содержащий расположенный в корпусе клин с зажимом 5 [1]. Недостатком данного коуша является отсутствие возможности в одном зажиме крепить канаты ралличных диаметров Наиболее близким к изобретению по своей технической сущности и достш аемому результату является клиновой коуш, содержащий корпус с размещенным в нем клином со съемными вставками, зажим и фиксирующий узел [2] Недостатком данного коуша является малая надежность крепления каната, сложность сборки и разборки устройства при его замене Цель изобретения — расширение области использования Это достигается тем, что съемные вставки клина выполнены с канавками и смонтированы одни —на внутренних рабочих поверхностях корпуса коуша, а другие — напротив них на внешних рабочих поверхностях клина, причем зажим установлен на верхней части клина а фиксирующий узел на его нижней части 10 15 20 25 30 На фиг 1 представлен предлагаемый коуш, общий вид; на фиг 2 — разрез А—А на фиг 1, на фиг 3 —вид по стрелке Б на фиг I Коуш содержит корпус 1 со съемными вставками 2, имеющими канавки по размеру диаметра грузонесущего кабеля, установленными в пазах внутренней поверхности корпуса для разгрузки винтов 3 крепления от усилий, возникающих при заклинивании грузонесущего кабеля На нижней кромке корпуса 1 имеются выступы 4 с резьбовыми отверстиями 5 для установки болтов 6 фиксирующего узла в виде служащих для фиксации и извлечения клипа 7 из корпуса 1 при разборке устройства Внутри корпуса 1 устанавливается клин 7 со съемными вставками 8, имеющими канавки по размеру диаметра грузонесущего кабеля Для разгрузки крепящих винтов они установлены в пазах В верхней части клина 7 установлен зажим 9, служащий для предварительного закрепления грузонесущего кабеля па клипе 7 Это облегчает сборку и одновременно он может быть использован в качестве виброгасителя Ннжьяя часть клина имеет планки 10, в которых имеются їладкие отверстия для прохода болтов 6 при использовании болтов в качестве фиксирующих узлов, и резьбовые **;•* ^ з отверстия И при использовании болюв в качестве отжимных для облегчения разборки устройства. Д л я подвески прибора (груза) на корпус 1 имеется выступ 12 с отверстием для скобы. Коуш работает следующим образом. Сквозь корпус 1 пропускается петля грузонесущего кабеля и заводится на клин 7, на котором закрепляется болтом при помощи зажима 9. Клин 7 с грузопесущим кабелем вставляется в корпус 1 и фиксируется при помощи болтов 6. При этом происходит заклинивание грузонесущего кабеля между вставками 2 и 8. При подвеске груза к корпусу 1 усилие заклинивания увеличивается. Так как вставки 2 и 8 имеют канавки по размерам диаметра грузонесущего кабеля, то обжатие его происходит равномерно, по цилиндрической поверхности Поскольку вставки съемные на корпусе 1 (и на клпне 7), то можно использовать грузонссущие кабели различных диаметров, подбирая соответствующие вставки 2 и 8. При этом улучшаются условия эксплуатации грузонесущих кабелей различных диаметров без замены всего устройства. При разборке болты 6 вставляются в резьбовые отверстия 11 и при их вкручивании клин 7 с грузонесущим кабелем извлекается из корпуса 1. Технико-экономический эффект при использовании предлагаемого коуша усмат ривается в создании благоприятных условий для заклинивания грузонесущего кабеля и, следовательно, надежности электрической связи прибора с судном и продле5 нии срока службы кабеля. Кроме того, заклиниваются обе ветви грузонесущего кабеля, а это увеличивает надежность закрепления прибора. Съемные вставки на корпусе и па клине позволяют использовать одно 10 устройство для различных диаметров грузонссущпх кабелей. Формула изобретения Клиповой коуш, содержащий корпус с 15 размещенным в нем клипом со съемными вставками, зажим и фиксирующий узел, о т л и ч а ю щ и й с я тем, что, с целью расширения области использования, съемные вставки клина выполнены с канавками и 20 смонтированы одни — на внутренних рабочих поверхностях корпуса коуша, а другие— напротив них на внешних рабочих поверхностях клипа, причем зажим уста25 новлен на верхней части клина, а фиксирующий узел установлен на его нижней части. Источники информации, принятые во внимание при экспертизе 1. Авторское свидетельство СССР № 562490, В 66В 7/06, 08.01.76. 30 2. Авторское свидетельство СССР № 459406. кл. В 66 В 7/06, 22.02.72 (прототип) . А-А Фиг 1 фиг.З Составите іь Г. Варгнна Редактор Т. Горячева Техред В. Серякова Корректор Е. Хмелева Заказ 2784/10 Изд. № 130 Тираж 956 Подписное НПО «Поиск» Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж-35, Раушская наб , д 4 /5 Типография, пр Сапунова, 2
