Навісна льонобралка

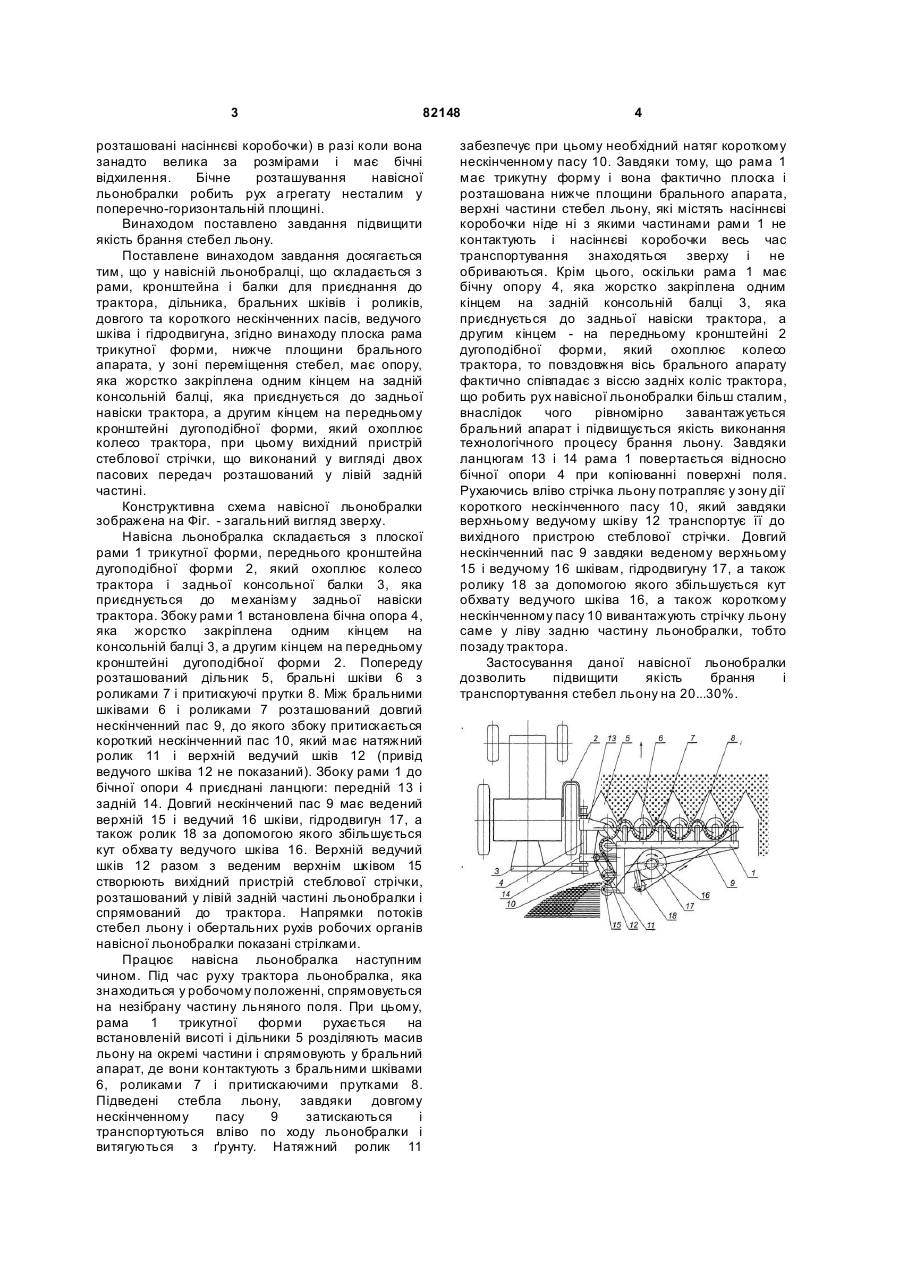

Навісна льонобралка, яка складається з рами, кронштейна і балки для приєднання до трактора та брального апарата, який включає подільник, бральні шківи і ролики, довгий та короткий нескінченні паси, ведучий шків і гідродвигун, яка відрізняє ться тим, що рама має трикутну форму, розташована нижче площини брального апарата у зоні переміщення стебел, і має опору, що жорстко закріплена одним кінцем на задній консольній балці, що приєднується до задньої навіски трактора, а другим кінцем, що зв`язаний з трактором за допомогою додаткового кронштейна, виконаного дугоподібної форми, охоплює колесо трактора. Винахід належить до галузі сільськогосподарського машинобудування, зокрема до пристроїв, які можуть бути використані у льонозбиральних агрегатах. Відомі льонобральні пристрої, які містять раму, навісне пристосування, дільники, бральний апарат з поперечними бральними рівчаками та механізм приводу [дивись книгу: Маликов Е.А., Луценко В.М. Операционная технология комбайновой уборки, послеуборочной обработки льна-долгунца. -М: Россельхозиздат, 1977. - С.3944]. Технологічний процес роботи вказаних льонобральних пристроїв відбувається таким чином, що при збиранні стебла льону проходять крізь дільники, які спрямовують їх у рівчаки брального апарата. Далі вибраний льон транспортується усередині льонобралки і далі у вигляді стеблової стрічки розстеляється безпосередньо на поле. Найбільш близькою до запропонованої навісної льонобралки є напівнавісна льонобралка з бічною навіскою, яка складається з рами, брального апарата, дільників, льонобрального апарата, який виконаний у вигляді нескінченного паса, механізмів навіски на трактор та опорних і самоустановлювальних коліс [див. деклараційний патент на корисну модель №13219, A01D 45/06, 2006 р. опубл. у бюл. №3 – найближчий аналог]. Працює прототип таким чином. Рама з бральним апаратом розташована збоку агрегатуючого трактора спрямовується на масив не зібраного льону і дільники спрямовують стебла до бральних переток, де вони затискуються між пасами бральних рівчаків і витягуються з ґрунту. Після транспортування між затискуючими пасами стрічка льону розстилається по полю позаду льонобралки. Недоліками прототипу є низька якість взятие стебел льону, особливо стебел, які мають насіннєві коробочки. Цей недолік обумовлений тим, що при русі верхніх частин стебел льону при затисканні унизу насіннєві коробочки зачіпляються за раму і обриваються. Внаслідок того, що стеблова стрічка льону розстеляється саме позаду льнотеребилки, наступний прохід агрегату по ділянці буде відбуватись, коли ця стрічка повинна розташовуватись поміж коліс трактора. А це призводить до того, що колеса трактора можуть рухатись по самій стрічці (по її бічній частині, де (19) UA (11) 82148 (13) C2 (21) a200607798 (22) 12.07.2006 (24) 11.03.2008 (72) БУЛГАКОВ ВОЛОДИ МИР МИХАЙЛОВИЧ, U A, ХАЙЛІС ГЕДАЛЬ АБРАМОВИЧ, UA, ВОЙТЮК ДМИТРО ГРИГОРОВИЧ, UA, ГОРБОВИЙ АРТУР ЮЛІАНОВИЧ, U A, Н АЛОБІН А ОЛЕНА ОЛЕКСАНДРІВН А, U A, ШЕЙЧЕНКО ВІКТОР ОЛЕКСАНДРОВИЧ, U A (73) НАЦІОНАЛЬНИЙ АГРАРНИЙ УНІВЕРСИТЕТ, UA (56) SU 123790, бюллетень №21, 1959 RU 2086090, 10.08.1997 UA 13219, 15.03.2006 3 82148 розташовані насіннєві коробочки) в разі коли вона занадто велика за розмірами і має бічні відхилення. Бічне розташування навісної льонобралки робить рух а грегату несталим у поперечно-горизонтальній площині. Винаходом поставлено завдання підвищити якість брання стебел льону. Поставлене винаходом завдання досягається тим, що у навісній льонобралці, що складається з рами, кронштейна і балки для приєднання до трактора, дільника, бральних шківів і роликів, довгого та короткого нескінченних пасів, ведучого шківа і гідродвигуна, згідно винаходу плоска рама трикутної форми, нижче площини брального апарата, у зоні переміщення стебел, має опору, яка жорстко закріплена одним кінцем на задній консольній балці, яка приєднується до задньої навіски трактора, а другим кінцем на передньому кронштейні дугоподібної форми, який охоплює колесо трактора, при цьому вихідний пристрій стеблової стрічки, що виконаний у вигляді двох пасових передач розташований у лівій задній частині. Конструктивна схема навісної льонобралки зображена на Фіг. - загальний вигляд зверху. Навісна льонобралка складається з плоскої рами 1 трикутної форми, переднього кронштейна дугоподібної форми 2, який охоплює колесо трактора і задньої консольної балки 3, яка приєднується до механізму задньої навіски трактора. Збоку рами 1 встановлена бічна опора 4, яка жорстко закріплена одним кінцем на консольній балці 3, а другим кінцем на передньому кронштейні дугоподібної форми 2. Попереду розташований дільник 5, бральні шківи 6 з роликами 7 і притискуючі прутки 8. Між бральними шківами 6 і роликами 7 розташований довгий нескінченний пас 9, до якого збоку притискається короткий нескінченний пас 10, який має натяжний ролик 11 і верхній ведучий шків 12 (привід ведучого шківа 12 не показаний). Збоку рами 1 до бічної опори 4 приєднані ланцюги: передній 13 і задній 14. Довгий нескінчений пас 9 має ведений верхній 15 і ведучий 16 шківи, гідродвигун 17, а також ролик 18 за допомогою якого збільшується кут обхва ту ведучого шківа 16. Верхній ведучий шків 12 разом з веденим верхнім шківом 15 створюють вихідний пристрій стеблової стрічки, розташований у лівій задній частині льонобралки і спрямований до трактора. Напрямки потоків стебел льону і обертальних рухів робочих органів навісної льонобралки показані стрілками. Працює навісна льонобралка наступним чином. Під час руху трактора льонобралка, яка знаходиться у робочому положенні, спрямовується на незібрану частину льняного поля. При цьому, рама 1 трикутної форми рухається на встановленій висоті і дільники 5 розділяють масив льону на окремі частини і спрямовують у бральний апарат, де вони контактують з бральними шківами 6, роликами 7 і притискаючими прутками 8. Підведені стебла льону, завдяки довгому нескінченному пасу 9 затискаються і транспортуються вліво по ходу льонобралки і витягуються з ґрунту. Натяжний ролик 11 4 забезпечує при цьому необхідний натяг короткому нескінченному пасу 10. Завдяки тому, що рама 1 має трикутну форму і вона фактично плоска і розташована нижче площини брального апарата, верхні частини стебел льону, які містять насіннєві коробочки ніде ні з якими частинами рами 1 не контактують і насіннєві коробочки весь час транспортування знаходяться зверху і не обриваються. Крім цього, оскільки рама 1 має бічну опору 4, яка жорстко закріплена одним кінцем на задній консольній балці 3, яка приєднується до задньої навіски трактора, а другим кінцем - на передньому кронштейні 2 дугоподібної форми, який охоплює колесо трактора, то повздовжня вісь брального апарату фактично співпадає з віссю задніх коліс трактора, що робить рух навісної льонобралки більш сталим, внаслідок чого рівномірно завантажується бральний апарат і підвищується якість виконання технологічного процесу брання льону. Завдяки ланцюгам 13 і 14 рама 1 повертається відносно бічної опори 4 при копіюванні поверхні поля. Рухаючись вліво стрічка льону потрапляє у зону дії короткого нескінченного пасу 10, який завдяки верхньому ведучому шківу 12 транспортує її до вихідного пристрою стеблової стрічки. Довгий нескінченний пас 9 завдяки веденому верхньому 15 і ведучому 16 шківам, гідродвигуну 17, а також ролику 18 за допомогою якого збільшується кут обхвату ведучого шківа 16, а також короткому нескінченному пасу 10 вивантажують стрічку льону саме у ліву задню частину льонобралки, тобто позаду трактора. Застосування даної навісної льонобралки дозволить підвищити якість брання і транспортування стебел льону на 20...30%.
