Котел опалювальний

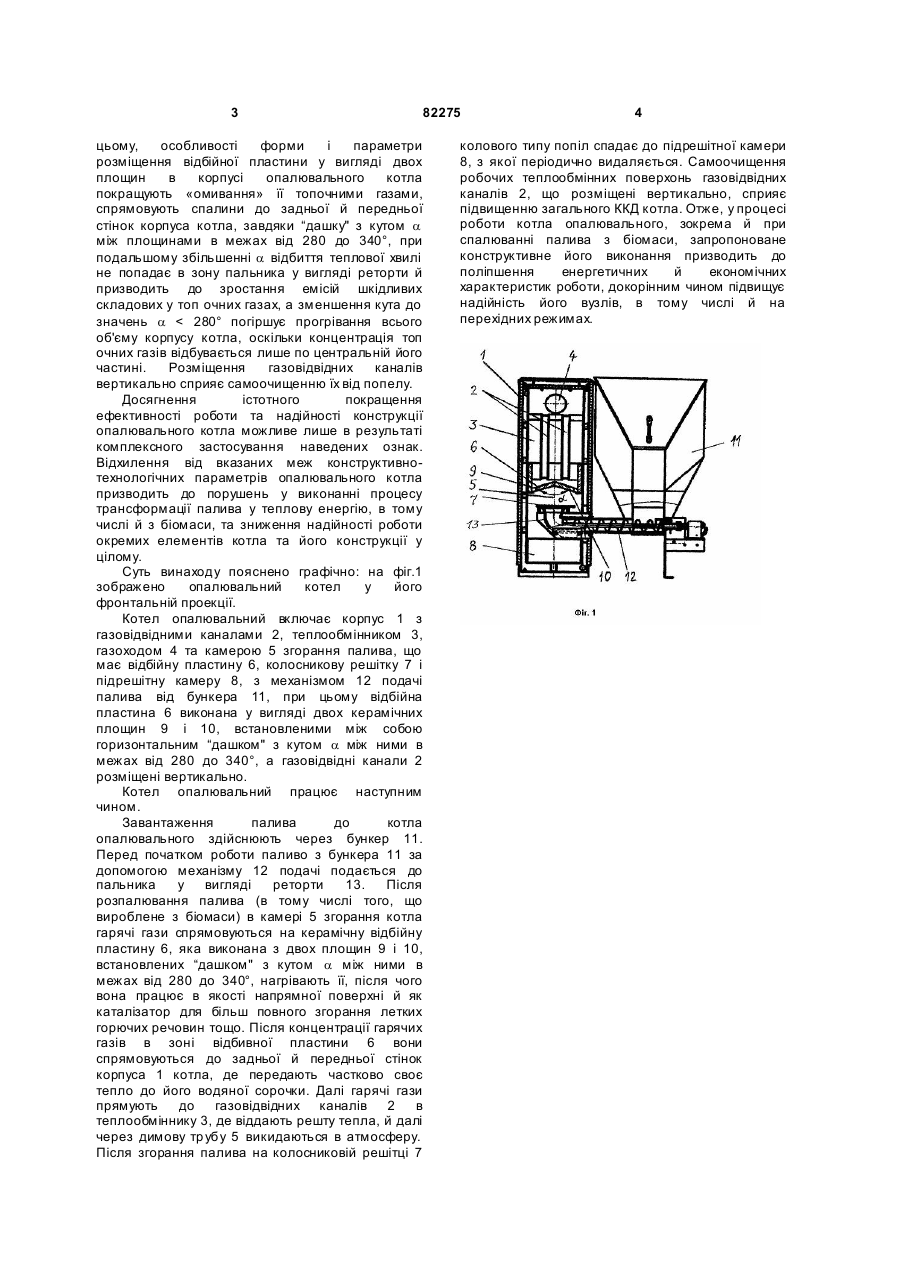

Котел опалювальний, який включає корпус з газовідвідними каналами, теплообмінником, газоходом та камерою згорання палива, що має відбійну пластину, колосникову решітку і підрешітну камеру, з механізмом подачі палива від бункера, який відрізняється тим, що відбійна пластина виконана у вигляді двох керамічних площин, встановлених між собою горизонтальним "дашком" з кутом a між ними в межах від 280 до Винахід відноситься до котлів опалювальних водогрійних усіх типів, зокрема до тих, що працюють на твердому паливі з біомаси. Відома конструкція котла опалювального [Ignas Sateikis. Atsinaujinaciosios ir altematyviosios energijos naudojimas silumos gamybai. - Kaunas: Technologija, 2003. - P. 57], яка включає корпус з газовідвідними каналами, теплообмінником, газоходом та камерою згорання палива, що має відбійну пластину, колосникову решітку і підрешітну камеру, з механізмом подачі палива від бункера. Недоліком даного котла опалювального є нерівномірність розподілу палива, особливо при використанні біомаси, по усій площі колосникової решітки. Це викликає неконцентровану подачу газів до газовідвідних каналів, нерівномірний нагрів к у теплообміннику. Виконання відбійної пластини з металу не дозволяє їй виконувати роль каталізатора для зменшення шкідливих емісій газів при спалюванні біомаси й інших видів твердого палива. Розміщення газовідвідних каналів у горизонтальній площині унеможливлює їх гравітаційну очистк у від попелу, який знижує тепловіддачу газів в теплообміннику і може зменшити ефективність роботи, особливо при використанні біопалив, оскільки останні вирізняються підвищеним вмістом зольних частинок. Таке виконання котла опалювального знижує загальний коефіцієнт його корисної дії на 10-15%. В основу винаходу покладене завдання вдосконалення конструкції котла опалювального шляхом раціональної зміни форми поверхні і матеріалу відбійної пластини та параметрів взаємного розміщення відбійної пластини і газовідвідних каналів. Завдання виконується завдяки тому, що в котлі опалювальному, який включає корпус з газовідвідними каналами, теплообмінником, газоходом та камерою згорання палива, що має відбійну пластину, колосникову решітку і підрешітну камеру, з механізмом подачі палива від бункера, відбійна пластина виконана у вигляді двох керамічних площин, встановленими між собою горизонтальним “дашком" з кутом а між ними в межах від 280 до 340°, а газовідвідні канали розміщені вертикально. Те, що котел опалювальний, має відбійну пластину, яка виконана у вигляді двох керамічних площин, встановленими між собою горизонтальним “дашком" з кутом a між ними в межах від 280 до 340°, дозволяє підвищити температуру у камері згорання, покращити ефективність використання палива, особливо з біомаси, зменшити емісії шкідливих газів. При (11) 82275 (13) C2 розміщені UA канали (19) 340o , а газовідвідні вертикально. 3 82275 цьому, особливості форми і параметри розміщення відбійної пластини у вигляді двох площин в корпусі опалювального котла покращують «омивання» її топочними газами, спрямовують спалини до задньої й передньої стінок корпуса котла, завдяки “дашку" з кутом a між площинами в межах від 280 до 340°, при подальшому збільшенні a відбиття теплової хвилі не попадає в зону пальника у вигляді реторти й призводить до зростання емісій шкідливих складових у топ очних газах, а зменшення кута до значень a < 280° погіршує прогрівання всього об'єму корпусу котла, оскільки концентрація топ очних газів відбувається лише по центральній його частині. Розміщення газовідвідних каналів вертикально сприяє самоочищенню їх від попелу. Досягнення істотного покращення ефективності роботи та надійності конструкції опалювального котла можливе лише в результаті комплексного застосування наведених ознак. Відхилення від вказаних меж конструктивнотехнологічних параметрів опалювального котла призводить до порушень у виконанні процесу трансформації палива у теплову енергію, в тому числі й з біомаси, та зниження надійності роботи окремих елементів котла та його конструкції у цілому. Суть винаходу пояснено графічно: на фіг.1 зображено опалювальний котел у його фронтальній проекції. Котел опалювальний включає корпус 1 з газовідвідними каналами 2, теплообмінником 3, газоходом 4 та камерою 5 згорання палива, що має відбійну пластину 6, колосникову решітку 7 і підрешітну камеру 8, з механізмом 12 подачі палива від бункера 11, при цьому відбійна пластина 6 виконана у вигляді двох керамічних площин 9 і 10, встановленими між собою горизонтальним “дашком" з кутом a між ними в межах від 280 до 340°, а газовідвідні канали 2 розміщені вертикально. Котел опалювальний працює наступним чином. Завантаження палива до котла опалювального здійснюють через бункер 11. Перед початком роботи паливо з бункера 11 за допомогою механізму 12 подачі подається до пальника у вигляді реторти 13. Після розпалювання палива (в тому числі того, що вироблене з біомаси) в камері 5 згорання котла гарячі гази спрямовуються на керамічну відбійну пластину 6, яка виконана з двох площин 9 і 10, встановлених “дашком" з кутом a між ними в межах від 280 до 340°, нагрівають її, після чого вона працює в якості напрямної поверхні й як каталізатор для більш повного згорання летких горючих речовин тощо. Після концентрації гарячих газів в зоні відбивної пластини 6 вони спрямовуються до задньої й передньої стінок корпуса 1 котла, де передають частково своє тепло до його водяної сорочки. Далі гарячі гази прямують до газовідвідних каналів 2 в теплообміннику 3, де віддають решту тепла, й далі через димову тр убу 5 викидаються в атмосферу. Після згорання палива на колосниковій решітці 7 4 колового типу попіл спадає до підрешітної камери 8, з якої періодично видаляється. Самоочищення робочих теплообмінних поверхонь газовідвідних каналів 2, що розміщені вертикально, сприяє підвищенню загального ККД котла. Отже, у процесі роботи котла опалювального, зокрема й при спалюванні палива з біомаси, запропоноване конструктивне його виконання призводить до поліпшення енергетичних й економічних характеристик роботи, докорінним чином підвищує надійність його вузлів, в тому числі й на перехідних режимах.
