Котел опалювальний

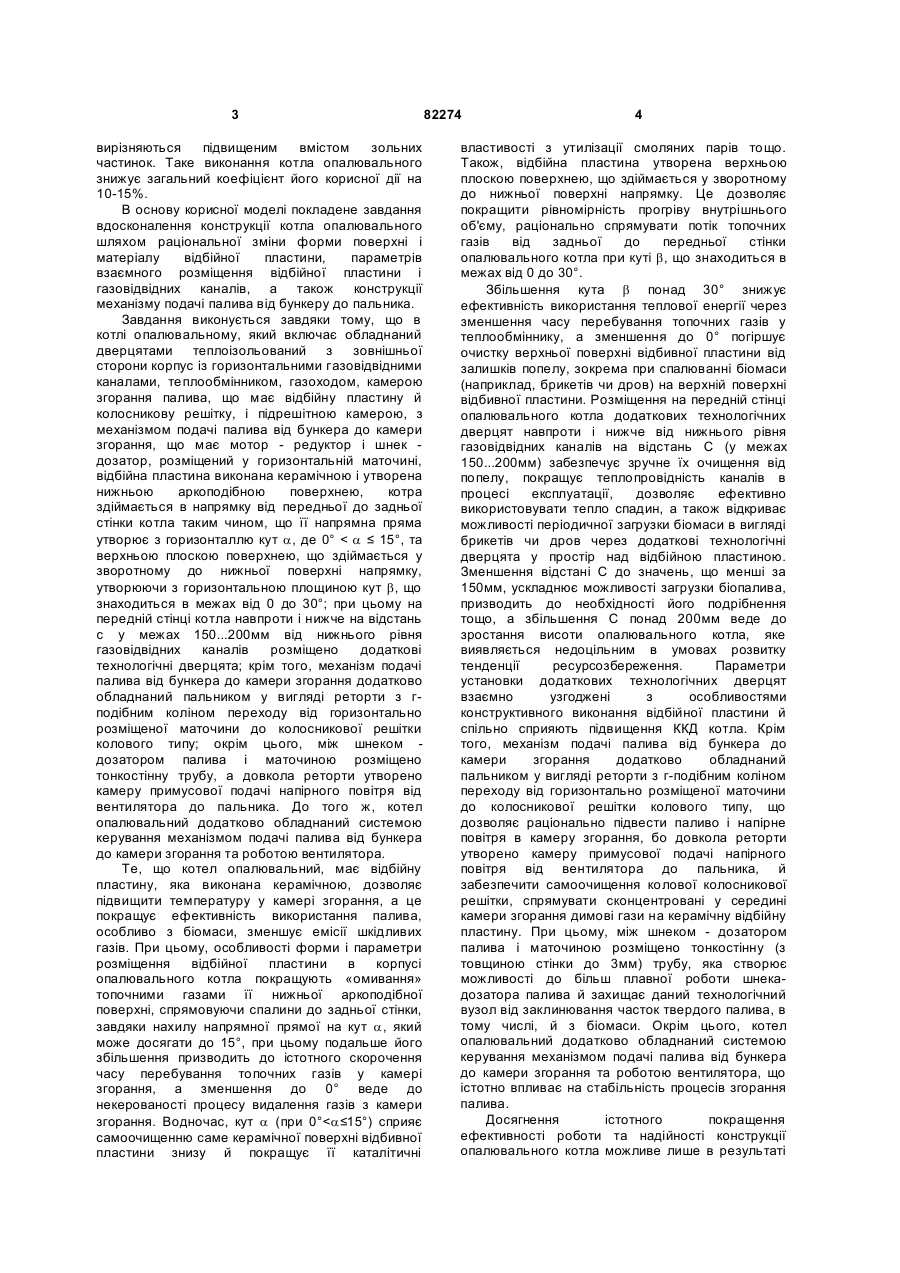

1. Котел опалювальний, який включає обладнаний дверцятами теплоізольований з зовнішньої сторони корпус із горизонтальними газовідвідними каналами, теплообмінником, газоходом, камерою згорання палива, що має відбійну пластину й колосникову решітку, і підрешітною камерою, з механізмом подачі палива від бункера до камери згорання, що має моторредуктор і шнек-дозатор, розміщений у 82274 1 3 вирізняються підвищеним вмістом зольних частинок. Таке виконання котла опалювального знижує загальний коефіцієнт його корисної дії на 10-15%. В основу корисної моделі покладене завдання вдосконалення конструкції котла опалювального шляхом раціональної зміни форми поверхні і матеріалу відбійної пластини, параметрів взаємного розміщення відбійної пластини і газовідвідних каналів, а також конструкції механізму подачі палива від бункеру до пальника. Завдання виконується завдяки тому, що в котлі опалювальному, який включає обладнаний дверцятами теплоізольований з зовнішньої сторони корпус із горизонтальними газовідвідними каналами, теплообмінником, газоходом, камерою згорання палива, що має відбійну пластину й колосникову решітку, і підрешітною камерою, з механізмом подачі палива від бункера до камери згорання, що має мотор - редуктор і шнек дозатор, розміщений у горизонтальній маточині, відбійна пластина виконана керамічною і утворена нижньою аркоподібною поверхнею, котра здіймається в напрямку від передньої до задньої стінки котла таким чином, що її напрямна пряма утворює з горизонталлю кут a, де 0° < a ≤ 15°, та верхньою плоскою поверхнею, що здіймається у зворотному до нижньої поверхні напрямку, утворюючи з горизонтальною площиною кут b, що знаходиться в межах від 0 до 30°; при цьому на передній стінці котла навпроти і нижче на відстань с у межах 150...200мм від нижнього рівня газовідвідних каналів розміщено додаткові технологічні дверцята; крім того, механізм подачі палива від бункера до камери згорання додатково обладнаний пальником у вигляді реторти з гподібним коліном переходу від горизонтально розміщеної маточини до колосникової решітки колового типу; окрім цього, між шнеком дозатором палива і маточиною розміщено тонкостінну трубу, а довкола реторти утворено камеру примусової подачі напірного повітря від вентилятора до пальника. До того ж, котел опалювальний додатково обладнаний системою керування механізмом подачі палива від бункера до камери згорання та роботою вентилятора. Те, що котел опалювальний, має відбійну пластину, яка виконана керамічною, дозволяє підвищити температуру у камері згорання, а це покращує ефективність використання палива, особливо з біомаси, зменшує емісії шкідливих газів. При цьому, особливості форми і параметри розміщення відбійної пластини в корпусі опалювального котла покращують «омивання» топочними газами її нижньої аркоподібної поверхні, спрямовуючи спалини до задньої стінки, завдяки нахилу напрямної прямої на кут a, який може досягати до 15°, при цьому подальше його збільшення призводить до істотного скорочення часу перебування топочних газів у камері згорання, а зменшення до 0° веде до некерованості процесу видалення газів з камери згорання. Водночас, кут a (при 0°
