Механізм для регулювання зазору між відривними пластинами качановідривних апаратів

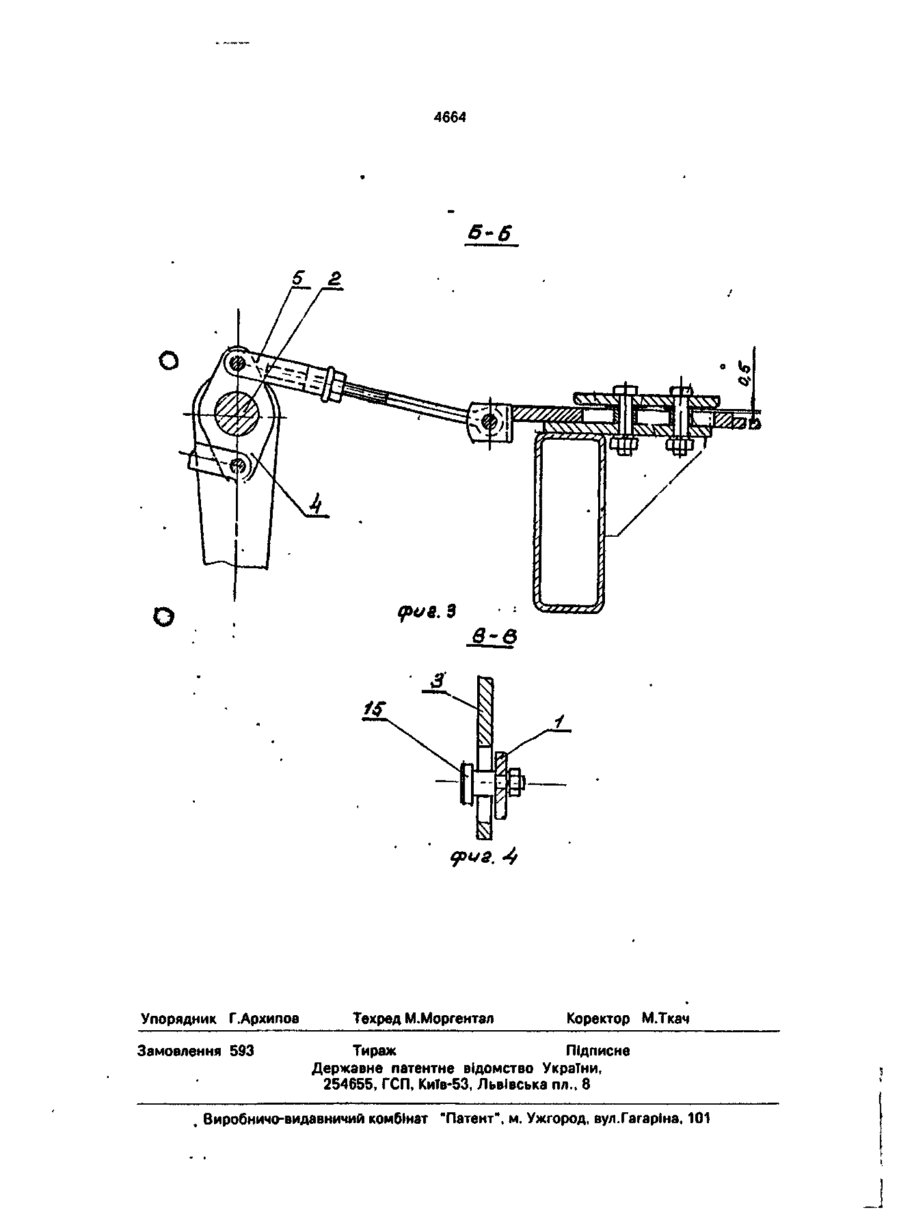

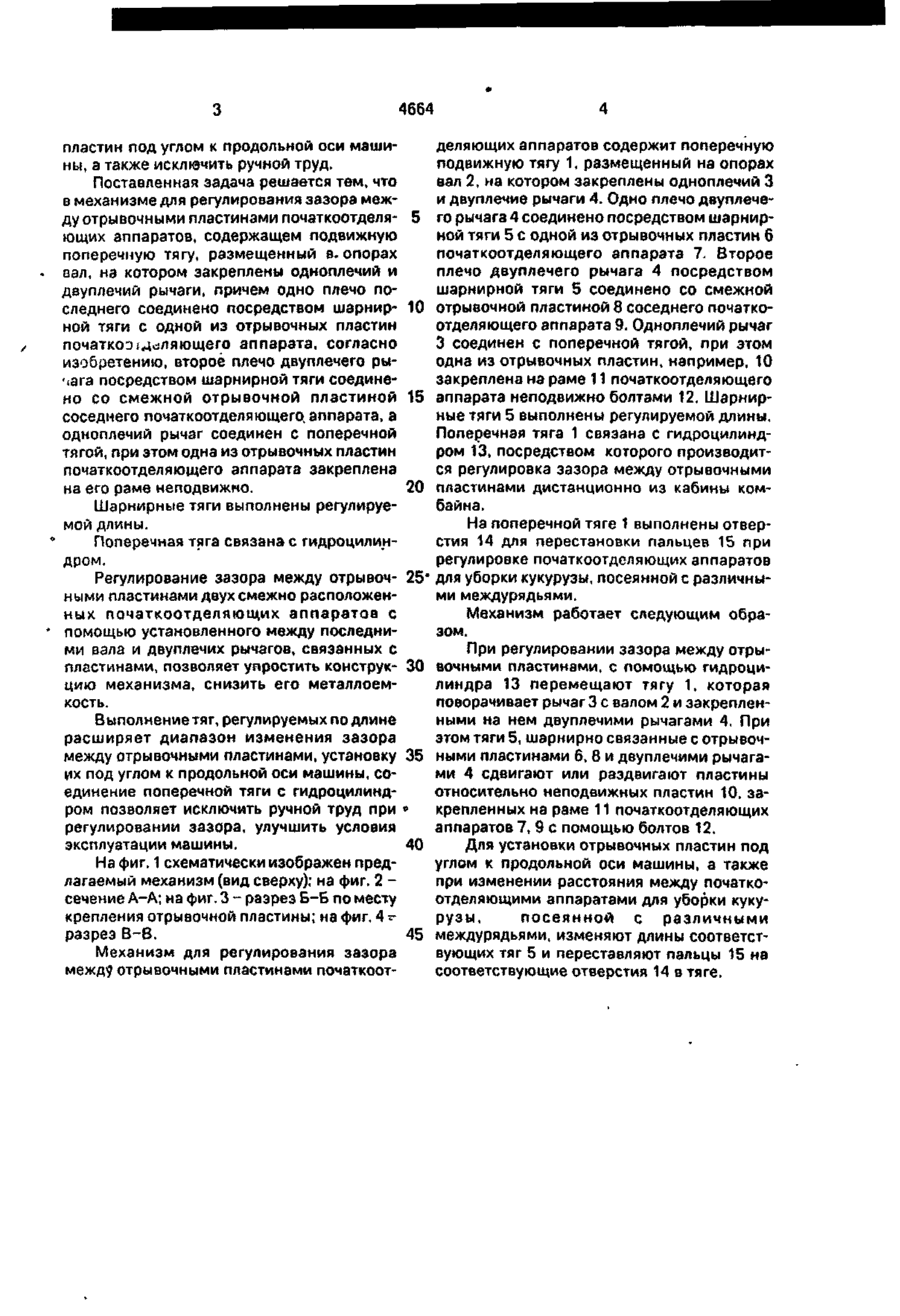

1. Механизм для регулирования зазора между отрывочными пластинами початкоотделяющих аппаратов, содержащий подвижную поперечную тягу, размещенный в опорах вал, на котором закреплены одноплечий и двуплечий рычаги, причем одно плечо последнего соединено посредством шарнирной тяги с одной из отрывочных пластин початкоотделяющегоаппарата, о т л и ч а ю щ и й с я тем, что второе плечо двуплечего рычага посредством шарнирной тяги соединено со смежной отрывочной пластиной соседнего почгткоотделяющего аппарата, а одноплечий рычаг соединен с поперечной тягой, при этом одна из отрывочных пластин початкоотделяющего аппарата закреплена на его раме неподвижно. 2. Механизм по п. 1 , о т л и ч а ю щ и й с я тем, что шарнирные тяги выполнены регулируемой длины. 3. Механизм по п. 1, о т л и ч а ю щ и й с я тем, что поперечная тяга связана с гидроцилиндром. Изобретение относится к сельскохозяйственному машиностроению, в частности, к механизмам для регулирования зазора междуотрывочными пластинами початкоотделяющих аппаратов. Известен механизм регулирования зазора между отрывочными пластинами, содержащий подвижную поперечную тягу, размещенный в опорах вал, на котором закреплены одноплечий и двуплечий рычаги, причем одно плечо последнего соединено посредством шарнирной тяги с одной из отрывочных пластин початкоотделяющего аппарата [1]. Недостатком механизма является трудоемкость регулирования, связанная с применением ручного труда. Диапазон регулировки ограничен и гарантирует только параллельное их регулирование. Устройство, кроме того, металлоемко. При этом исключена установка отрывочных пластин под углом к продольной оси машины. В основу изобретения поставлена задача усовершенствования механизма для регу^ лирования зазора между отрывочными пластинами початкоотделяющего аппарата, в котором обеспечена кинематическая связь отрывочных пластин двух смежнорасположенных початкоотделяющих аппаратов с расположенными между ними двуплечими рычагами закрепленными на вале, что позволяет снизить металлоемкость конструкции и технологические затраты на изготовление, обеспечить регулирование інформац, O О О 4664 пластин под углом к продольной оси машиделяющих аппаратов содержит поперечную ны, а также исключить ручной труд. подвижную тягу 1, размещенный на опорах Поставленная задача решается тем, что вал 2, на котором закреплены одноплечий 3 в механизме для регулирования зазора межи двуплечие рычаги 4. Одно плечо двуплечеду отрывочными пластинами початкоотделя- 5 го рычага 4 соединено посредством шарнирющих аппаратов, содержащем подвижную ной тяги 5 с одной из отрывочных пластин 6 поперечную тягу, размещенный в-опорах початкоотделяющего аппарата 7. Второе вал, на котором закреплены одноплечий и плечо двуплечего рычага 4 посредством двуплечий рычаги, причем одно плечо пошарнирной тяги 5 соединено со смежной следнего соединено посредством шарнир- 10 отрывочной пластиной 8 соседнего початконой тяги с одной из отрывочных пластин отделяющего аппарата 9. Одноплечий рычаг початкомд*зляющего аппарата, согласно 3 соединен с поперечной тягой, при этом изобретению, второе плечо двуплечего рыодна из отрывочных пластин, например, 10 чага посредством шарнирной тяги соединезакреплена на раме 11 початкоотделяющего но со смежной отрывочной пластиной 15 аппарата неподвижно болтами 12. Шарнирсоседнего початкоотделяющего. аппарата, а ные тяги 5 выполнены регулируемой длины. одноплечий рычаг соединен с поперечной Поперечная тяга 1 связана с гидроцилиндтягой, при этом одна из отрывочных пластин ром 13, посредством которого производитпочаткоотделяющего аппарата закреплена ся регулировка зазора между отрывочными на его раме неподвижно. 20 пластинами дистанционно из кабины комбайна. Шарнирные тяги выполнены регулируемой длины. На поперечной тяге 1 выполнены отверПоперечная тяга связана с гидроцилинстия 14 для перестановки пальцев 15 при дром. регулировке початкоотделяющих аппаратов Регулирование зазора между отрывоч- 25* для уборки кукурузы, посеянной с различными междурядьями. ными пластинами двух смежно расположенных початкоотделяющих аппаратов с Механизм работает следующим обрапомощью установленного между последнизом. ми вала и двуплечих рычагов, связанных с При регулировании зазора между отрыпластинами, позволяет упростить конструк- 30 вочными пластинами, с помощью гидроцицию механизма, снизить его металлоемлиндра 13 перемещают тягу 1, которая кость. поворачивает рычаг 3 с валом 2 и закрепленВыполнение тяг, регулируемых по длине ными на нем двуплечими рычагами 4. При расширяет диапазон изменения зазора этом тяги 5, шарнирно связанные с отрывочмежду отрывочными пластинами, установку 35 ными пластинами 6, 8 и двуплечими рычагаих под углом к продольной оси машины, соми 4 сдвигают или раздвигают пластины единение поперечной тяги с гидроцилиндотносительно неподвижных пластин 10, заром позволяет исключить ручной труд при • крепленных на раме 11 початкоотделяющих регулировании зазора, улучшить условия аппаратов 7, 9 с помощью болтов 12. эксплуатации машины. 40 Для установки отрывочных пластин под На фиг. 1 схематически изображен предуглом к продольной оси машины, а также лагаемый механизм (вид сверху); на фиг. 2 при изменении расстояния между початкосечение А-А; на фиг. 3 - разрез Б-Б по месту отделяющими аппаратами для уборки кукукрепления отрывочной пластины; на фиг. 4 рузы, посеянной с различными разрез В-В. 45 междурядьями, изменяют длины соответстМеханизм для регулирования зазора вующих тяг 5 и переставляют пальцы 15 на между отрывочными пластинами початкоотсоответствующие отверстия 14 в тяге. И9 9 цпноэпио 6 4664 6-6 б Упорядник Г.Архипов Замовлення 593 г Техред М.Моргентал Коректор М.Ткач Тираж Підписне Державне патентне відомство України, 254655, ГСП, КиТв-53, Львівська пл., 8 . Виробничо-видавничий комбінат "Патент", м. Ужгород, вул.Гагаріна, 101
