Фільтр для попередньої обробки природних вод

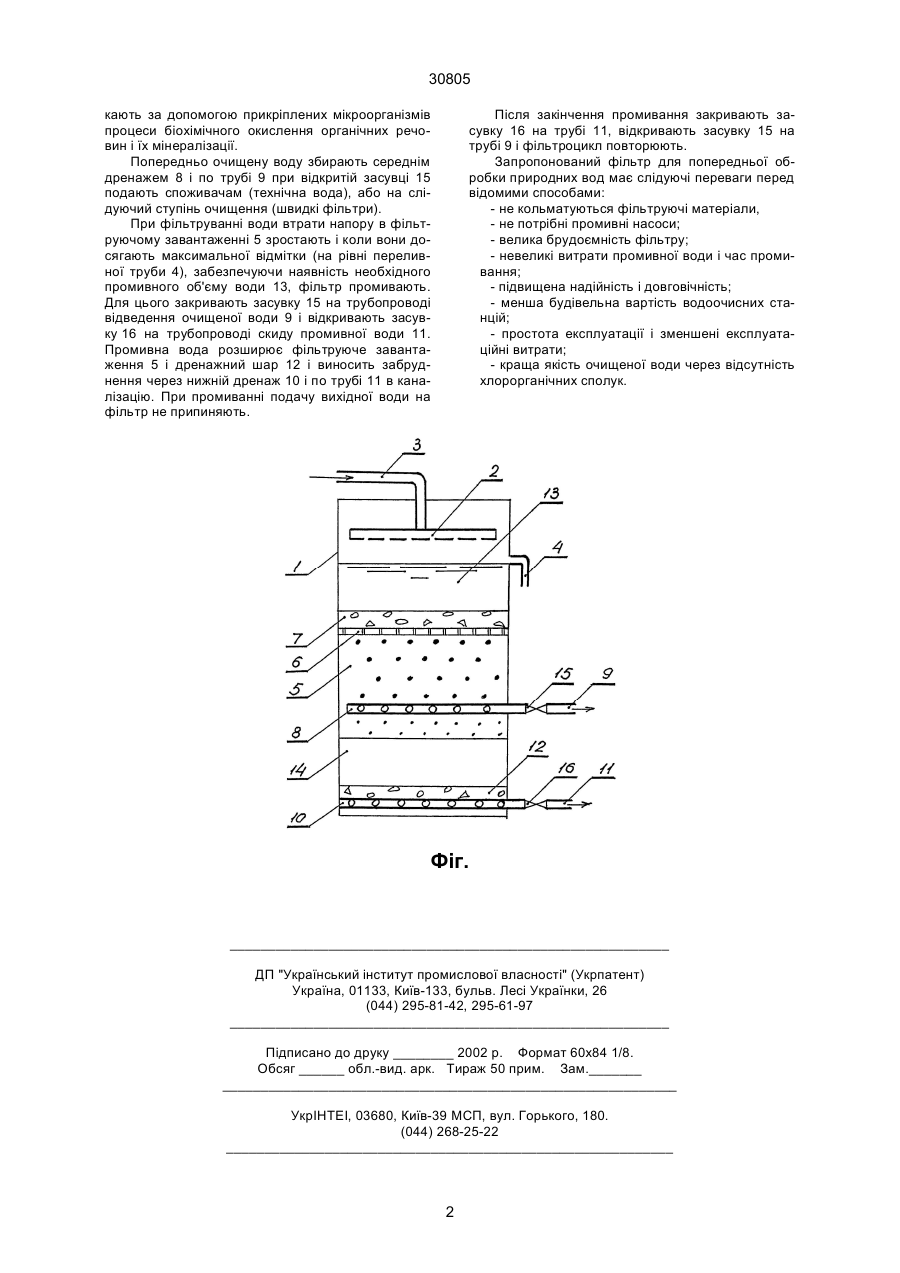

Фільтр для попередньої обробки природних вод, що містить корпус з надфільтровим простором, утримуючо-розподільну систему з колосникової решітки і гравійно-щебеневого завантаження, трубопроводи для подачі вихідної і відведення очищеної води, відрізняється тим, що фільтр обладнаний різнорідним плаваючим завантаженням, аератором, середнім і нижнім дренажем. (19) (21) 98062917 (22) 29.09.1998 (24) 15.12.2000 (33) UA (46) 15.12.2000, Бюл. № 7, 2000 р. (72) Хоружий Петро Данилович, Мацелюк Євген Михайлович, Щупак Констянтин Васильович (73) ІНСТИТУТ ГІДРОТЕХНІКИ І МЕЛІОРАЦІЇ УКРАЇНСЬКОЇ АКАДЕМІЇ АГРАРНИХ НАУК 30805 кають за допомогою прикріплених мікроорганізмів процеси біохімічного окислення органічних речовин і їх мінералізації. Попередньо очищену воду збирають середнім дренажем 8 і по трубі 9 при відкритій засувці 15 подають споживачам (технічна вода), або на слідуючий ступінь очищення (швидкі фільтри). При фільтруванні води втрати напору в фільтруючому завантаженні 5 зростають і коли вони досягають максимальної відмітки (на рівні переливної труби 4), забезпечуючи наявність необхідного промивного об'єму води 13, фільтр промивають. Для цього закривають засувку 15 на трубопроводі відведення очищеної води 9 і відкривають засувку 16 на трубопроводі скиду промивної води 11. Промивна вода розширює фільтруюче завантаження 5 і дренажний шар 12 і виносить забруднення через нижній дренаж 10 і по трубі 11 в каналізацію. При промиванні подачу вихідної води на фільтр не припиняють. Після закінчення промивання закривають засувку 16 на трубі 11, відкривають засувку 15 на трубі 9 і фільтроцикл повторюють. Запропонований фільтр для попередньої обробки природних вод має слідуючі переваги перед відомими способами: - не кольматуються фільтруючі матеріали, - не потрібні промивні насоси; - велика брудоємність фільтру; - невеликі витрати промивної води і час промивання; - підвищена надійність і довговічність; - менша будівельна вартість водоочисних станцій; - простота експлуатації і зменшені експлуатаційні витрати; - краща якість очищеної води через відсутність хлорорганічних сполук. Фіг. __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 2
