Суміщена покрівля з теплоізолювальним шаром із монолітного ніздрюватого бетону
Номер патенту: 83388
Опубліковано: 10.07.2008
Автори: Філатов Анатолій Миколайович, Левченко Андрій Миколайович, Вудвуд Тарас Миколайович, Шульц Валентин Григорович, Іваненко Віталій Олексійович, Сахно Сергій Петрович, Крітов Віталій Олексійович
Формула / Реферат
1. Суміщена покрівля з теплоізолювальним шаром із монолітного ніздрюватого бетону, що складається з гідроізолювального шару, вирівнюючого шару, повітряного прошарку між гідроізолювальним та вирівнюючим шарами, теплоізолювального шару, шару пароізоляції та плити перекриття, яка відрізняється тим, що теплоізолювальний монолітний шар виконаний із ніздрюватого бетону щільністю 300-400 кг/м3 і містить осушувальну систему, яка включає: вертикальні поздовжні канали на всю товщину теплоізолювального шару, поперечні отвори, що з'єднують поздовжні канали в нижній частині теплоізолювального шару, і щілини між парапетом або карнизом та покрівельним килимом по периметру на всю товщину теплоізолювального шару.
2. Покрівля за п. 1, яка відрізняється тим, що вертикальні поздовжні канали утворені знімною опалубкою, товщина якої рівна ширині каналу.
3. Покрівля за п. 1, яка відрізняється тим, що поперечні отвори утворені жорсткими або гнучкими вкладишами циліндричної форми діаметром 10-20 мм, такими як труба, стрижень, канат, шланг, які укладаються по пароізолювальному шару до заливки нідзрюватого бетону, і виймаються після його тверднення.
4. Покрівля за п. 1, яка відрізняється тим, що щілини між парапетом або карнизом та покрівельним килимом утворені знімним листовим матеріалом товщиною 2-4 мм, що виймається після тверднення монолітного шару ніздрюватого бетону.
Текст

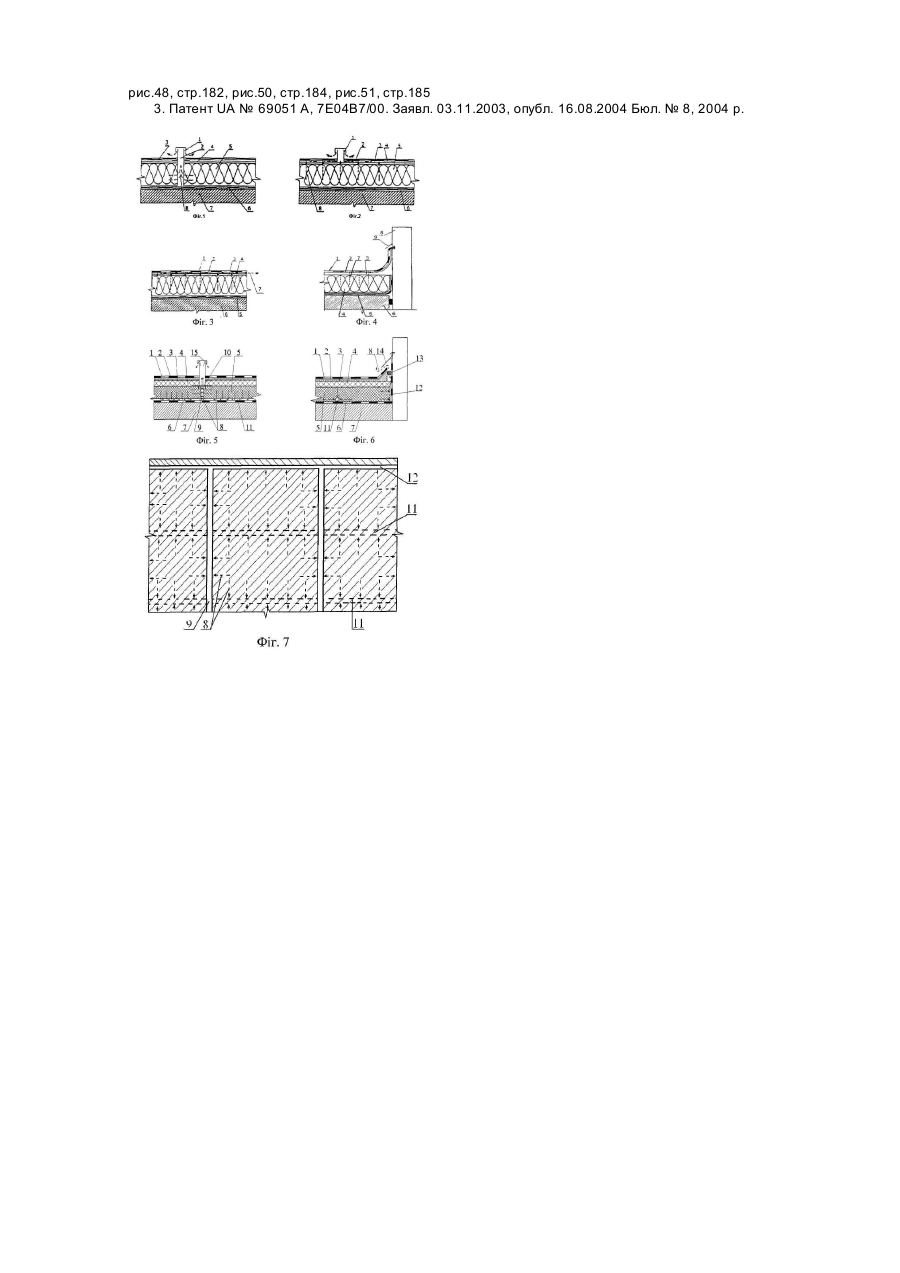

Винахід стосується будівництва і може бути використаний при улаштуванні плоских теплих покрівель, які мають теплоізолюючий шар з монолітного теплоізоляційного ніздрюватого бетону (газо- і пінобетону). Відома конструкція теплої плоскої покрівлі (фіг.1), яка складається із флюгарки (1), що встановлюється у місці перетину продухів або вентиляційних каналів (2), які розрізають гідроізолюючий (3), вирівнюючий (4) та утеплюючий (5) шари до шару пароізоляції (6), що укладена на плити покриття (7). При цій конструкції теплої плоскої покрівлі пари (8) із теплоізолюючого материала виходять до продухів та вентиляційних каналів, а потім через флюгарку у атмосферу (2). [1] Відома конструкція плоскої теплої покрівлі (фіг.2) яка зкладається із флюгарки (1), гідроізолюючого шару (2), порожнини (3) між гідроізолюючим та вирівнюючим шарами, вирівнюючого шару (4) та теплоізолююлщр шару (5), шару пароізоляції (6) і плити покриття (7). Вихід парів (8) із теплоізолюючого шару здійснюється через вирівнюючий шар, порожнину між вирівнюючим та гідроізолюїочим шарами та через флюгарку [ 2 ]. Недоліком є те, що при використанні теплоізоляційного шару з монолітного ніздрюватого бетону, який після тужавіння і тверднення потребує сушки до рівномірної експлуатаційної вологості, чого не може забезпечити данна конструкція внаслідок нізької паропроникненості вирівнюючого шару, та невисокої продуктивності паровідведення системи в цілому. Для підвищення ефективності конструкції необхідно значно збільшити кількість флюгарок, що не є раціонально. Також відома конструкція плоскої теплої покрівлі (фіг.3,) з місцем зєднання з парапетом (фіг.4), яка складається із теплоізолюючого шару (1), порожнини (2) між гідроізолюючим та вирівнюючим шарами, вирівнюючого (3) та теплоізолюючого шару (4), шару пароізоляції (5) та плити покриття (6). Вихід парів (7) за межі покрівлі відбувається по периметру покрівлі за рахунок системи вентиляційних пазів у вирівнюючому чи тещодз^лядшному шарі. Місце з'єднання покрівлі з парапетом (8) захищено фартухом (9)[ 3 ] Недоліком такої конструкції є недостатня продуктивність паровідведення з центральної частини покрівлі, особливо при великій площі покрівлі, а при використанні в якості теплоізоляційного матеріалу ніздрюватого монолітного бетону, вологість якого при укладанні складає на рівні 42-50%, ефективність системи суттьєво зменшується. Задача винаходу-розробка конструкції суміжної пласкої покрівлі з використанням в якості теплоізоляціійного матеріалу монолітного ніздрюватого бетону і розробка ефективної системи його осушення, до рівномірної експлуатаційної вологості, та надійного паровідведення підчас експлуатації покрівлі. Задача вирішується за рахунок улаштування в монолітному теплоізоляційному шарі з ніздрюватого бетону системи каналів і отворів, конструкція та розташування яких дозволяє ефективно відводити водяні пари з товщі покрівлі в атмосферу через флюгарки та фартухи. Конструкція запропонованої суміжної теплої покрівлі з теплоізоляційнним шаром з монолітного ніздрюватого бетону і системи його осушення, та виведення парів в атмосферу наведена на фіг.5, 6. Вона складається з гідроізолюючохр шару (1), повітряного прошарку (2) між теплоізолюючим шаром та вирівнюючим шаром (3), похилоутворюючого шару (4) виконаного з монолітного ніздрюватого бетону густиною 300-400кг/м3, що забезпечує похил покрівлі до водостоків, теплоізоляційного шару (5) виконаного з монолітного ніздрюватого бетону густиною 300-400кг/м3, шару пароізоляції (6) та плити перекриття (7). Осушення теплоізоляційного шару монолітного ніздрюватого бетону та відвід водяних парів (8) з товщі покриття здійснюється через осушувальну систему, що складається з повздовжніх каналів (9), висотою на весь теплоізоляційний шар, закритих з верху коробом (10), між собою канали з’єднуються поперечними отворами (11), які улаштовуються в нижній частині теплоізоляційного шару, по периметру покрівлі між парапетом чи карнизом та покрівельним килимом на всю його товщину утворюється щілина (12) яка з’еднана з атмосферою через паропроникний жгут (13) і захищена від опадів захисним фартухом (14), флюгарки (15) встановлюються над поздовжніми каналами. Устрій зопропонованої суміжної теплої покрівлі з теплоізоляційним шаром з монолітного ніздрюватого бетону та системою вентиляції відбувається в наступній послідовності: після укладання пароізоляційного шару покрівля розбивається на смуги за рахунок встановлення знімної вертикальної опалубки, ширина якої складається від 20мм.. Перпендикулярно до вертикальної опалубки, на пароізоляційний шар, викладаються циліндричні вкладиші діаметром 10-20мм., вони можуть бути як жорсткими (труби, стрижні), так і гнучкими (канати, шланги, шнури і т.д.), по периметру покрівлі під парапетом чи карнизом вертикально встановлюються смуги з листового матеріалу ( сталеві, пластикові, з лінолеуму та інші) товщиною 2-4мм.. Монолітний теплоізоляційний бетон заливається поступово по смугах утворених вертикальною опалубкою, після його тужавіння та набирання пластичної міцності більше 50г/см2 виймається вертикальна опалубка утворюючи повздовжні канали (9) шириною 20-40мм., на всю висоту теплоізоляційного шару. Для забезпечення зняття опалубки без пошкодження стінок каналів, опалубка заздалегідь обгортається поліетиленовою плівкою. Потім витягуються поперечні циліндричні вкладиші, утворюючі поперечні отвори (11), що з’єднують повздовжні канали. Таким чином в товщі теплоізоляційного шару утворюється сітка з'єднаних між собою повздовжніх каналів та поперечних отворів (фиг.7), крок яких та їх товщині розраховуються згідно з ДБН В.2.6.14-95. Для утворення похилоутворюючого шару повздовжні канали (9 закриваються коробами (10), виставляється опалубка, що забезпечу є розрахунковий похил, та заливається монолітний ніздрюватий бетон. Після чого виймають листовий матеріал між парапетом чи карнизом τί покрівельним килимом, утворюючи щілину (12). За розрахунком згідно з ДБН В.2.6.14-95 в необхідних місцях роблять розрізи покрівельного килима до поверхні теплоізоляційного шару, τί встановлюються флюгарки (15) над поздовжніми каналами. Щілина (12) по периметру покрівлі закривається паропроникним жгутом (13) та захисним фартухом (14). Джерело інформації: 1. Державні будівельні норми України, конструкції будинків та споруд «Покриття будинків та споруд». ДБН В.2.6-14-95, том 1, 2 і З Держкоммістобудування України: К., 1998 р. 2. В.Б.Белевич. Кровельные работы. Μ., 2000г. ГУП издательство «Высшая школа». Рис.99, стр. 189, рис.48, стр.182, рис.50, стр.184, рис.51, стр.185 3. Патент UA № 69051 А, 7Е04В7/00. Заявл. 03.11.2003, опубл. 16.08.2004 Бюл. № 8, 2004 р.
ДивитисяДодаткова інформація
Назва патенту англійськоюCombined roofing with heat-insulation layer made of monolithic porous concrete
Автори англійськоюFilatov Anatolii Mykolaiovych, Levchenko Andrii Mykolaiovych, Shults Valentyn Hryhorovych, Vudvud Taras Mykolaiovych, Ivanenko Vitalii Oleksiiovych, Kritov Vitalii Oleksiiovych, Sakhno Serhii Petrovych
Назва патенту російськоюСовмещенная кровля с теплоизолирующим слоем из монолитного ноздреватого бетона
Автори російськоюФилатов Анатолий Николаевич, Левченко Андрей Николаевич, Шульц Валентин Григорьевич, Вудвуд Тарас Николаевич, Иваненко Виталий Алексеевич, Критов Виталий Алексеевич, Сахно Сергей Петрович
МПК / Мітки
МПК: E04B 7/00
Мітки: покрівля, бетону, монолітного, шаром, суміщена, теплоізолювальним, ніздрюватого
