Клейовий апарат каширувальної машини

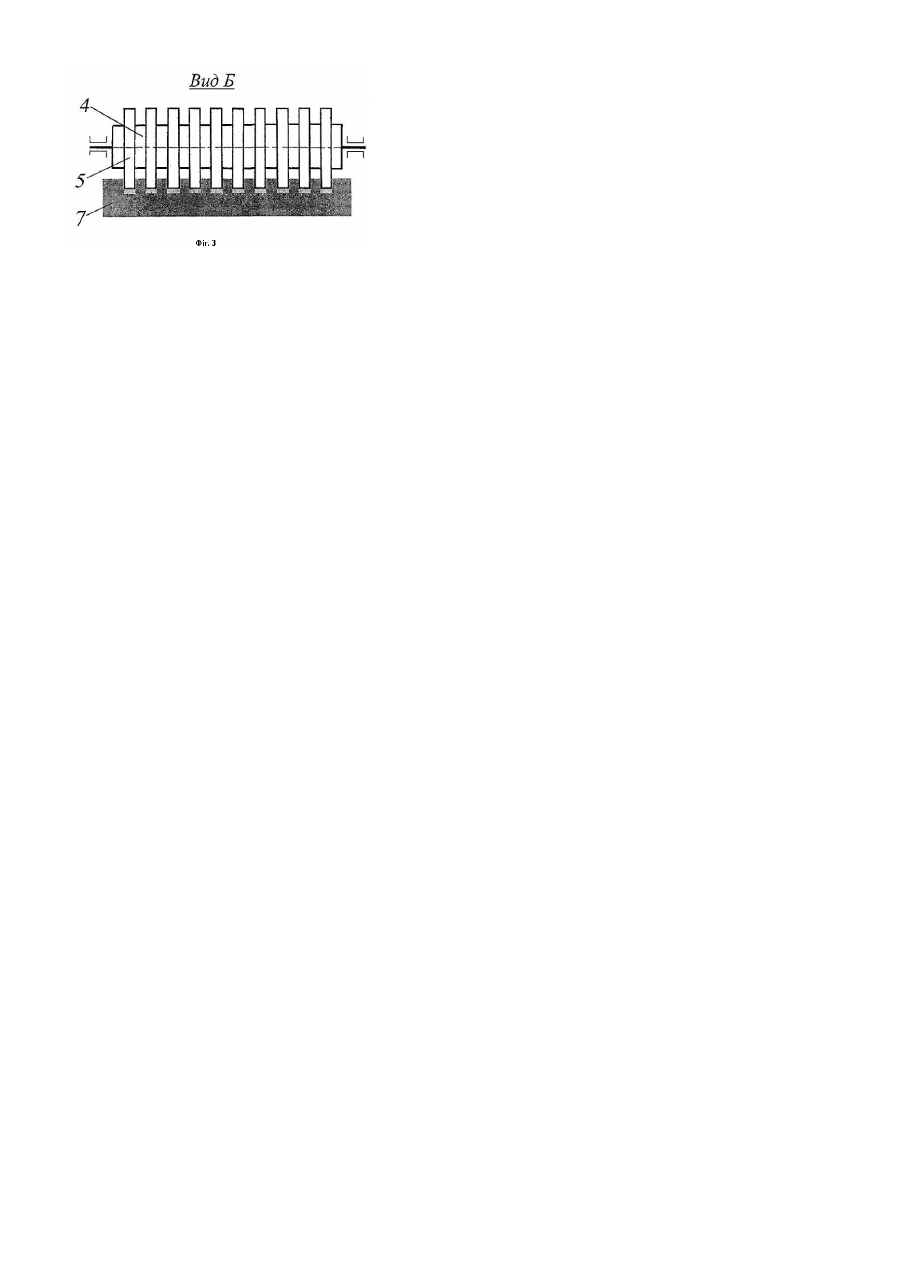

Винахід, що описується, відноситься до клейових апаратів, які використовуються в поліграфічній і пакувальній промисловості для каширування картонів, гофро- та мікрогофрокартонів, а також для виготовлення виробів з них. Відомо, що процес каширування мікро-, та гофрокартону - це приклеювання хвилястої структури-флютинга (картонні заготовки) до плоского шару-лайнера (віддрукованих аркушів) з подальшою припресовкою та сушкою продукції. Найближчим аналогом запропонованого винаходу є клейовий апарат верстату для каширування мікрогофрокартону валкового типу, який складається з клейової ванни, дукторного валика, передавального валика, клеєнаносного валика і притискного валика [1]. Недоліком цього апарату є розтікання і затікання клею у флютинг, що призводить до його деформації і ускладнює процес прикаширування шару-лайнера та подальшу обробку продукції. В основу винаходу поставлено завдання створення нового продуктивного, надійного в експлуатації клейового апарату, який наносить клей безпосередньо на вершини хвиль флютинга, тим самим зменшує розтікання і затікання його, в наслідок чого, покращується процес каширування картонів і мікрогофрокартонів. Поставлене завдання вирішується тим, що клейовий апарат каширувальної машини має клейову ванну, дукторний валик, передавальний валик, клеєнаносний валик і притискний валик відрізняється тим, що клеєнаносний валик виконаний у вигляді набору дисків, що чергуються і мають два різні діаметри, а бокова стінка клейової ванни є змінною і виконана як гребінка-ракель, який входить у контакт з боковими поверхнями дисків більшого діаметра клеєнаносного валика. Технічний результат полягає у підвищенні продуктивності роботи клейового апарату, розширенні його технологічних можливостей, зменшення розтікання і затікання клею в картонних заготовках за рахунок точного попадання його на вершини хвиль флютинга, причому залежно від її кроку змінюється відстань між клеєнаносними дисками, полегшує процес каширування картонів і мікрогофрокартонів, покращує якість кінцевого продукту. Схема пристрою клейового апарата зображена на Фіг.1. На Фіг.2 і Фіг.3 зображені види А і Б. Клейовий апарат складається з клейової ванни 1, в якій знаходиться клей, дукторного валика 2, передавального валика 3, клеєнаносного валика, який виконаний у вигляді набору дисків меншого діаметра 4 і більшого діаметра 5, що чергуються, притискного валика 6. Клейова ванна укомплектована гребінкою-ракелем 7, який входить у контакт з боковими поверхнями дисків 5 клеєнаносного валика. Апарат працює наступним чином. У вихідному положенні клей із клейової ванни 1 через дукторний циліндр 2 передається передавальним валиком 3 на торцеву ділянку дисків 5 клеєнаносного валика. Завдяки щільному обляганню гребінки-ракеля 7 залишки клею знімаються з бокових поверхонь клеєнаносних дисків 5. Після подачі картонної заготовки КЗ клей за допомогою клеєнаносних дисків 5 наноситься рівномірним шаром КШ на вершини хвиль флютинга, а притискний валик 6 запобігає деформації гофри. Література: 1. Упаковка из кантона/ В.Л. Шредер, С.Ф. Пилипенко. – Киев: ИАЦ «Упаковка». – 2004, - 397с.
