Фарбовий апарат ротаційної друкарської машини

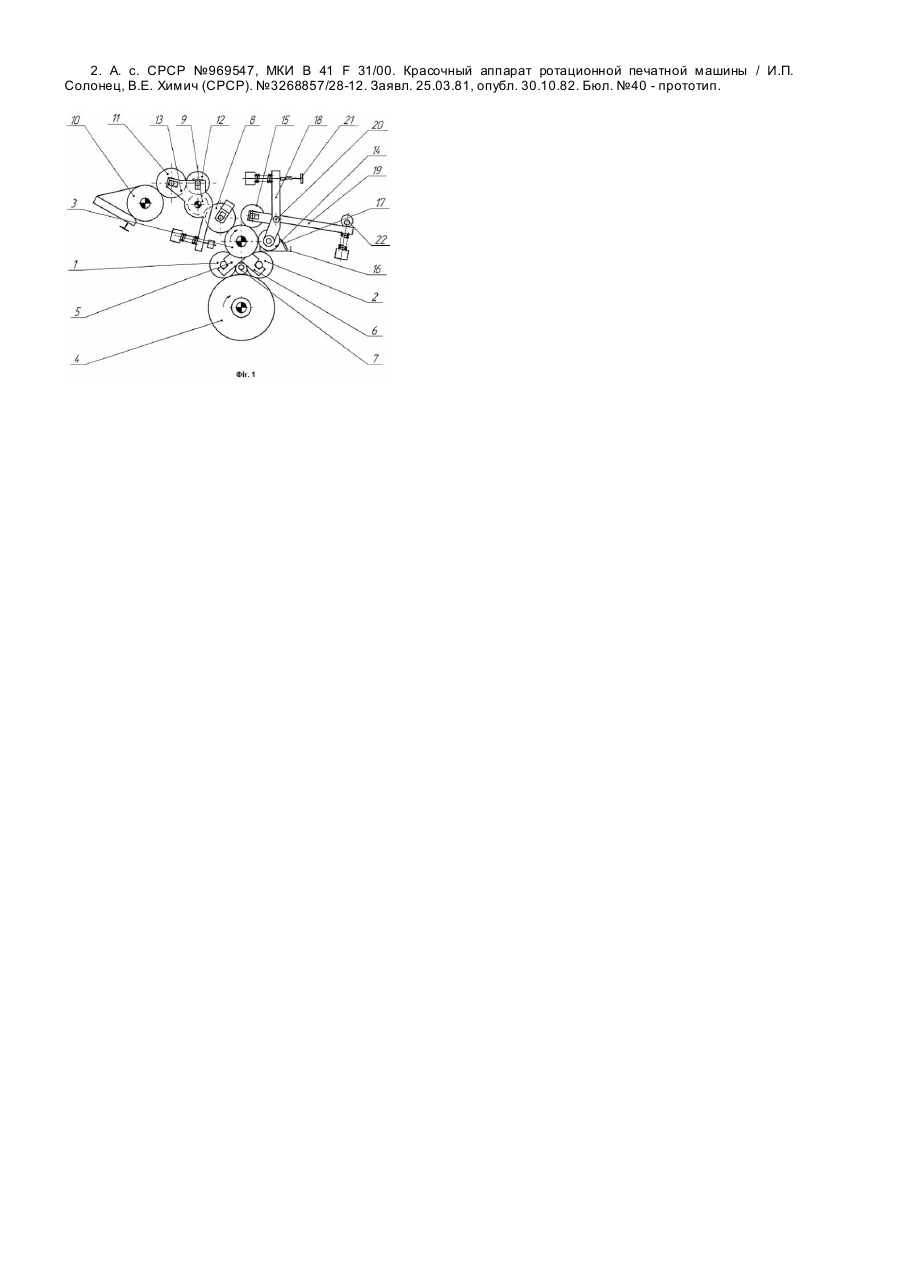

Винахід відноситься до галузі поліграфії, зокрема, до ротаційних друкарських машин високого та офсетного друку, що використовуються для виготовлення газетної, книжково-журнальної та іншої друкованої продукції на рулонних матеріалах. Відомий фарбовий апарат ротаційної друкарської машини, який містить живильну систему, призначену для регульованої подачі друкарської фарби, розкочувальні циліндри та валики, призначені для розкочування фарби у тонкий однорідний шар, та накочувальні валики, призначені для нанесення фарби на друкарську форму [1]. Недоліками відомого фарбового апарата ротаційної друкарської машини є те, що через осьове розкочування фарби на друкувальні елементи невеликої площі відбувається надлишкова її подача і накопичування на накочувальних валиках, внаслідок чого погіршується якість фарбових зображень (особливо у зоні друкування тонких штри хових елементів і тексту), нанесених на задруковуваний матеріал. Найбільш близьким технічним рішенням, яке обране за прототип, є фарбовий апарат ротаційної друкарської машини. Відомий фарбовий апарат ротаційної друкарської машини, який містить живильну систему, розкочувальні циліндри та валики, накочувальні валики, конструктивно зв'язані зі зазначеними накочувальними валиками циліндр з ракелем, що очищує фарбову систему від зайвої фарби, а також додатковий валик для взаємодії з друкарською формою, встановлений по ходу накочування фарби на друкарську форму [2]. Недоліками відомого фарбового апарата ротаційної друкарської машини є те, що, по-перше, циліндри з ракелем, що очищують фарбову систему від надлишків фарби, встановлено на накочувальні валики, що ускладнює конструкцію механізму відведення під час регулювання накочувальних валиків від формного циліндра, по-друге, встановлені у зоні формного циліндра додаткові валики з циліндрами і ракелем, що очищують, а також скринька для збирання надлишків фарби, повністю перекривають зону обслуговування зазначеного формного циліндра і утр уднюють заміну друкарської форми, по-третє, додаткові валики, що знаходяться у безпосередньому контакті з друкарською формою, видаляють не тільки надлишки фарби з друкувальних елементів форми, де вона зайва, але й з елементів, покритих фарбовим шаром нормальної товщини. В основу винаходу покладено завдання шляхом усунення недоліків фарбового апарата ротаційної друкарської машини забезпечити покращення його технологічних і експлуатаційних характеристик і внаслідок цього створити умови підвищення якості друкованої продукції. Суть винаходу у фарбовому апараті ротаційної друкарської машини, що містить живильну систему, розкочувальні циліндри та валики, накочувальні валики, полягає у додатковому оснащенні основного розкочувального циліндра шаберним циліндром і валиком з можливістю регулювання зазору між ними, а шаберний циліндр при цьому має регульований індивідуальний привод та ракельний пристрій для очищення надлишків фарби. Таким чином, фарбовий апарат ротаційної друкарської машини, що заявляється, відповідає критерію винаходу "новизна". Суть винаходу пояснюється за допомогою ілюстрації на фіг.1, де наведено конструктивно-компонувальну схему фарбового апарата ротаційної друкарської машини, який містить два (1 та 2) накочувальні валики, котрі отримують друкарську фарбу від розкочувального циліндра 3 і наносять її на формний циліндр 4. Накочувальні валики 1 та 2 посаджено у гнізда поворотних важелів 5 та 6 із можливістю їхнього обертання навколо розкочувального циліндра 3 і можуть трохи підійматися ексцентриком 7. Передавальний валик з'єднує розкочувальний циліндр 3 з другим розкочувальним циліндром 9. Зв'язок дукторного вала 10 із розкочувальним циліндром 9 відбувається через рифлений передавальний циліндр 11 і приймальний валик 12, котрі закріплені на опорному важелі 13, що повертається навколо другого розкочувального циліндра 9. Додатковий механізм, за допомогою якого відбувається видалення надлишкової фарби з фарбового апарата, що заявляється, містить шаберний циліндр 14 і валик 15, які розміщені навколо розкочувального циліндра З і не створюють проблем при обслуговуванні друкарської машини. Натомість змивної скриньки встановлено збірник 16 із ракельним пристроєм 17, з можливістю регулювання кута нахилу і притискного тиску ракеля. Циліндр 14 і валик 15 встановлено на поворотних важелях 18 та 19 і можуть обертатися навколо цапфи 20, на якій розташовано ведучу шестерню, що отримує рух від регульованого привода (привод і шестерні накресленні не наведено). Ведена шестерня, яку закріплено на осі циліндра 14, передає йому зустрічний відносно до циліндра 3 рух. Шаберний циліндр 14 відносно до розкочувального циліндра встановлено із зазором. Мікрометричний гвинт 21 і співвідношення плеч важеля 18 дозволяють забезпечити тонке регулювання зазору. У залежності від положення ексцентрика 22 валик 15 або трохи піднятий, або знаходиться у контакті з циліндрами 3 та 14. Як приклад, наводимо два режими роботи фарбового апарата, що заявляється, у залежності від положення ексцентрика 22. 1. Валик 15 трохи піднятий, а шаберний циліндр 14 швидко обертається. Шар фарби, товщина якого перевищує величину зазору між циліндрами, знімається шаберним циліндром і очищується ракелем. Швидкість обертання шаберного циліндра залежить від властивостей друкарської фарби і підбирається за умови максимального видалення надлишків фарби. 2. Валик 15 працює у контакті із розкочувальним 3 і шаберним 14 циліндрами, при цьому привод шаберного циліндра вимкнено. Відбувається інтенсивне видалення фарби з фарбового апарата. Такий режим може бути використаний при короткочасних зупинках машини і при проведенні операцій змивання фарбового апарата, при цьому збірник 16 замінюється на змивну скриню. У фарбовому апараті, що заявляється, регулюючи положення шаберного циліндра відносно розкочувального, можна легко досягти рівномірності фарбового шару навіть при грубому встановленні ножа зонного регулювання фарбового апарата, не залежно від особливостей зображення або властивостей друкарської фарби. Джерела інформації: 1. А. с. СРСР №359159 А1, МКИ WP В 41 F/246978. Красочный аппарат для ротационных печатных машин / Иоханнес Бемель и Герхард Цубер (DD). №7773217/28-12. Заявл. 28.11.83, опубл. 15.12.87. Бюл. №46 - аналог. 2. А. с. СРСР №969547, МКИ В 41 F 31/00. Красочный аппарат ротационной печатной машины / И.П. Солонец, В.Е. Химич (СРСР). №3268857/28-12. Заявл. 25.03.81, опубл. 30.10.82. Бюл. №40 - прототип.
