Клапан самодіючий кільцевий

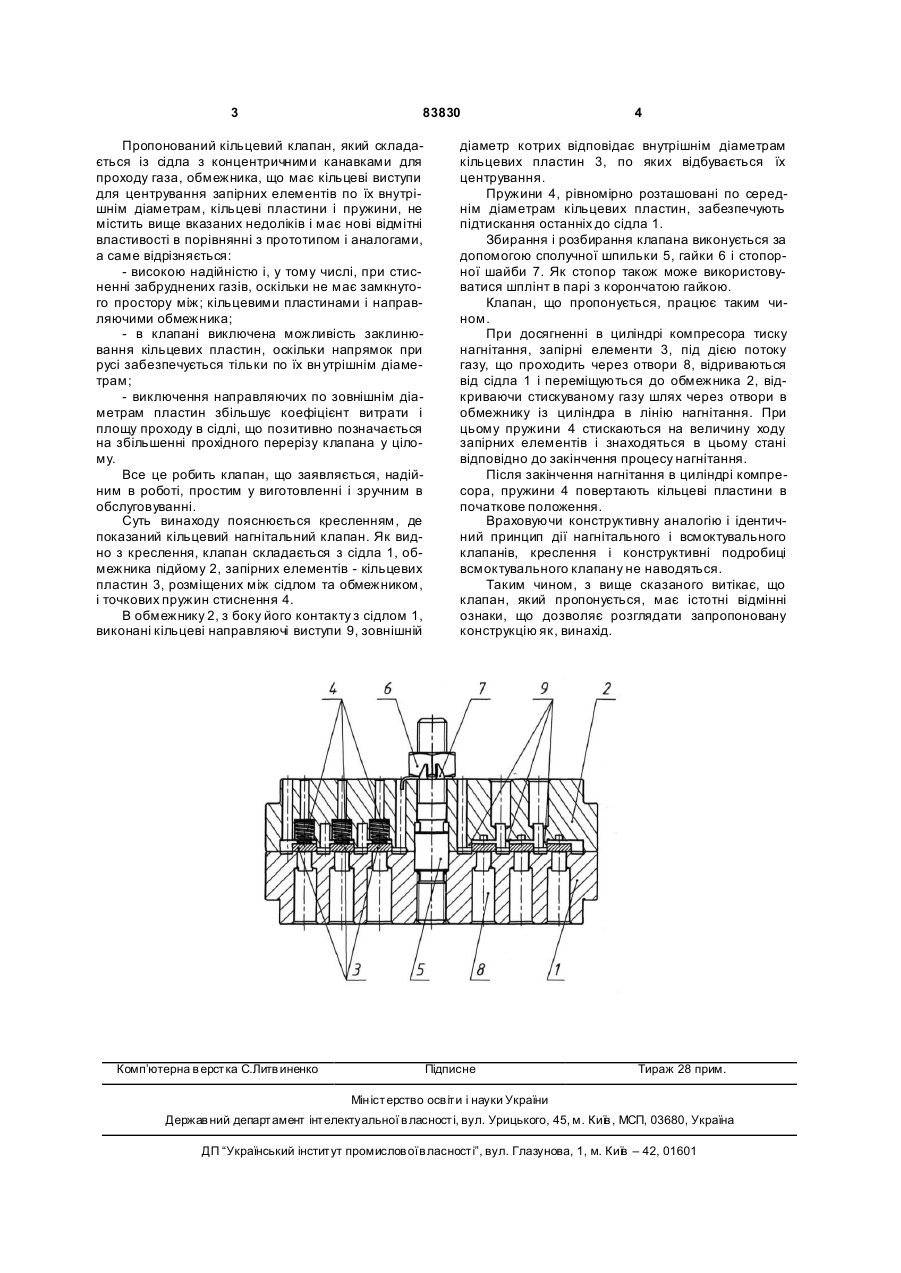

Клапан самодіючий кільцевий, що складається із сідла, обмежника, запірних елементів - кільцевих пластин і пружин, який відрізняється тим, що на робочій поверхні обмежника виконані кільцеві виступи, які мають зовнішній діаметр, відповідний внутрішньому діаметру запірних елементів клапана, для забезпечення при русі направляння кільцевих пластин по їх вн утрішніх діаметрах. (19) (21) a200510570 (22) 09.11.2005 (24) 26.08.2008 (46) 26.08.2008, Бюл.№ 16, 2008 р. (72) БОГУТА ОЛЕКС АНДР ВАСИЛЬОВИЧ, UA, КОРОТЕНКО СЕРГІЙ ВЯЧЕСЛАВОВИЧ, UA (73) БОГУТА ОЛЕКС АНДР ВАСИЛЬОВИЧ, UA, КОРОТЕНКО СЕРГІЙ ВЯЧЕСЛАВОВИЧ, UA (56) EP 00692630, F04B39/10, F16K15/08, 1996 SU 687287, F16K15/08, 1979 SU 1137273, F16K15/08, 1985 UA 57009, F16K15/08, F04B39/10, 2003 3 83830 Пропонований кільцевий клапан, який складається із сідла з концентричними канавками для проходу газа, обмежника, що має кільцеві виступи для центрування запірних елементів по їх внутрішнім діаметрам, кільцеві пластини і пружини, не містить вище вказаних недоліків і має нові відмітні властивості в порівнянні з прототипом і аналогами, а саме відрізняється: - високою надійністю і, у тому числі, при стисненні забруднених газів, оскільки не має замкнутого простору між; кільцевими пластинами і направляючими обмежника; - в клапані виключена можливість заклинювання кільцевих пластин, оскільки напрямок при русі забезпечується тільки по їх вн утрішнім діаметрам; - виключення направляючих по зовнішнім діаметрам пластин збільшує коефіцієнт витрати і площу проходу в сідлі, що позитивно позначається на збільшенні прохідного перерізу клапана у цілому. Все це робить клапан, що заявляється, надійним в роботі, простим у виготовленні і зручним в обслуговуванні. Суть винаходу пояснюється кресленням, де показаний кільцевий нагнітальний клапан. Як видно з креслення, клапан складається з сідла 1, обмежника підйому 2, запірних елементів - кільцевих пластин 3, розміщених між сідлом та обмежником, і точкових пружин стиснення 4. В обмежнику 2, з боку його контакту з сідлом 1, виконані кільцеві направляючі виступи 9, зовнішній Комп’ютерна в ерстка C.Литв иненко 4 діаметр котрих відповідає внутрішнім діаметрам кільцевих пластин 3, по яких відбувається їх центрування. Пружини 4, рівномірно розташовані по середнім діаметрам кільцевих пластин, забезпечують підтискання останніх до сідла 1. Збирання і розбирання клапана виконується за допомогою сполучної шпильки 5, гайки 6 і стопорної шайби 7. Як стопор також може використовуватися шплінт в парі з корончатою гайкою. Клапан, що пропонується, працює таким чином. При досягненні в циліндрі компресора тиску нагнітання, запірні елементи 3, під дією потоку газу, що проходить через отвори 8, відриваються від сідла 1 і переміщуються до обмежника 2, відкриваючи стискуваному газу шлях через отвори в обмежнику із циліндра в лінію нагнітання. При цьому пружини 4 стискаються на величину ходу запірних елементів і знаходяться в цьому стані відповідно до закінчення процесу нагнітання. Після закінчення нагнітання в циліндрі компресора, пружини 4 повертають кільцеві пластини в початкове положення. Враховуючи конструктивну аналогію і ідентичний принцип дії нагнітального і всмоктувального клапанів, креслення і конструктивні подробиці всмоктувального клапану не наводяться. Таким чином, з вище сказаного витікає, що клапан, який пропонується, має істотні відмінні ознаки, що дозволяє розглядати запропоновану конструкцію як, винахід. Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
