Клапан кільцевий або дисковий

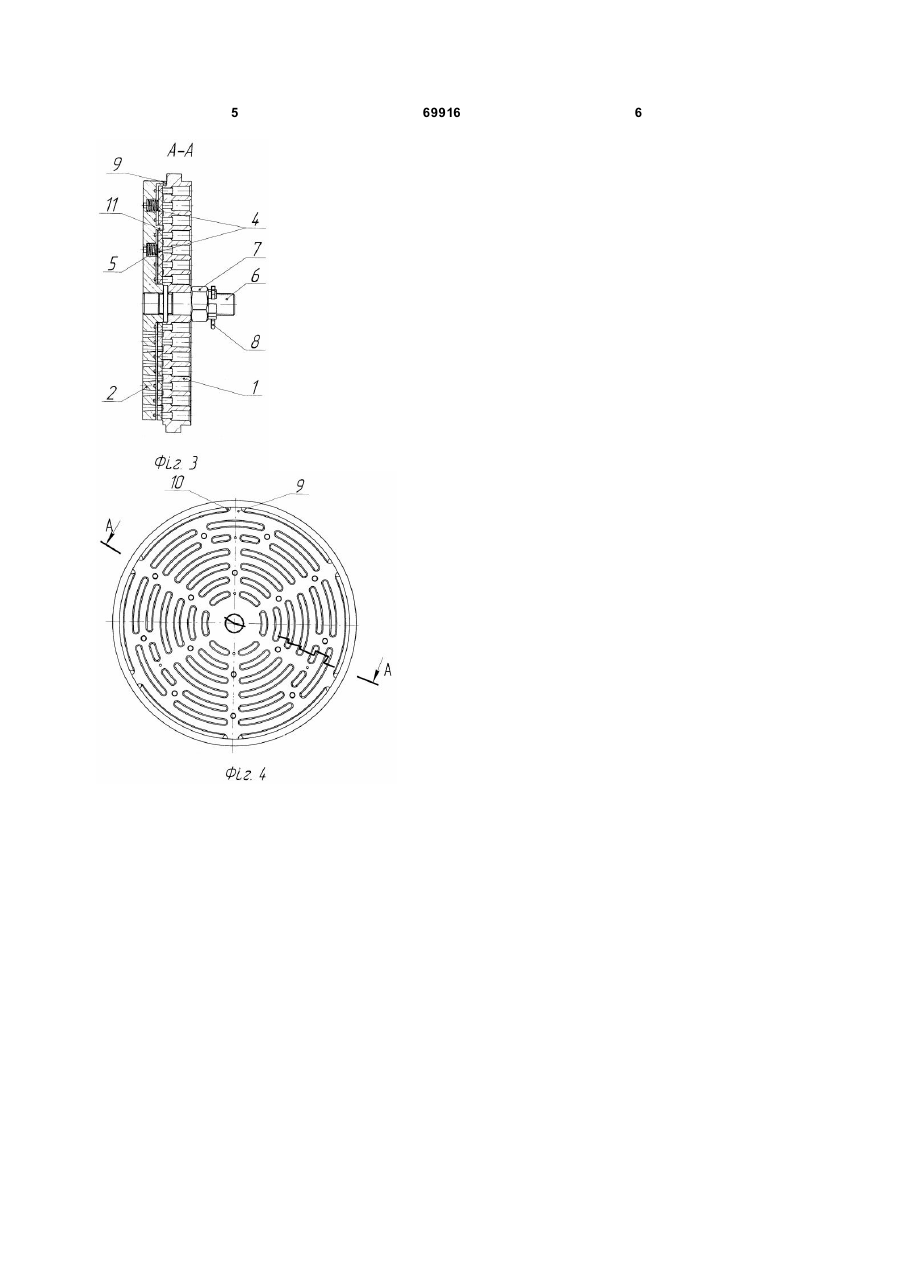

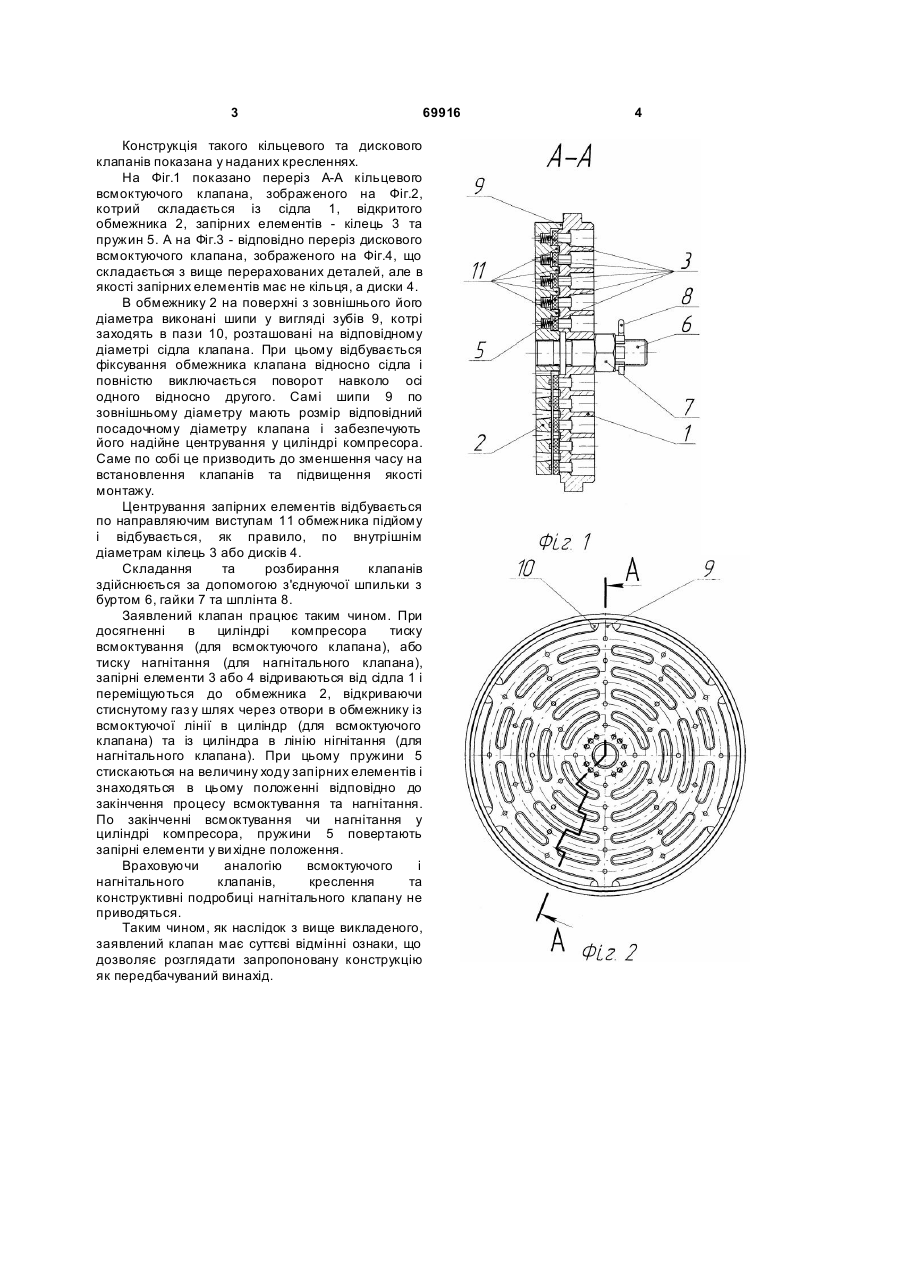

Клапан кільцевий або дисковий, що має сідло, відкритий обмежувач підйому запірних елементів, запірні елементи - кільця або диски, розташовані між сідлом та обмежувачем, пружини, що містяться в отворах обмежувача, з'єднуючу шпильку з буртом, який відрізняється тим, що у відкритому обмежувачі підйому на його поверхні з боку зовнішнього діаметра виконані шипи, а в сідлі, відповідно, виконані пази, які охоплюють ці шипи. UA (21) 20031211644 (22) 16.12.2003 (24) 10.01.2008 (72) БОГУТА ОЛЕКС АНДР ВАСИЛЬОВИЧ, КОРОТЕНКО СЕРГІЙ ВЯЧЕСЛАВОВИЧ, UA (73) БОГУТА ОЛЕКС АНДР ВАСИЛЬОВИЧ, КОРОТЕНКО СЕРГІЙ ВЯЧЕСЛАВОВИЧ, UA (56) UA 53125, SU 1564385, US 4703772, 1987 2 (19) 1 3 69916 Конструкція такого кільцевого та дискового клапанів показана у наданих кресленнях. На Фіг.1 показано переріз А-А кільцевого всмоктуючого клапана, зображеного на Фіг.2, котрий складається із сідла 1, відкритого обмежника 2, запірних елементів - кілець 3 та пружин 5. А на Фіг.3 - відповідно переріз дискового всмоктуючого клапана, зображеного на Фіг.4, що складається з вище перерахованих деталей, але в якості запірних елементів має не кільця, а диски 4. В обмежнику 2 на поверхні з зовнішнього його діаметра виконані шипи у вигляді зубів 9, котрі заходять в пази 10, розташовані на відповідному діаметрі сідла клапана. При цьому відбувається фіксування обмежника клапана відносно сідла і повністю виключається поворот навколо осі одного відносно другого. Самі шипи 9 по зовнішньому діаметру мають розмір відповідний посадочному діаметру клапана і забезпечують його надійне центрування у циліндрі компресора. Саме по собі це призводить до зменшення часу на встановлення клапанів та підвищення якості монтажу. Центрування запірних елементів відбувається по направляючим виступам 11 обмежника підйому і відбувається, як правило, по внутрішнім діаметрам кілець 3 або дисків 4. Складання та розбирання клапанів здійснюється за допомогою з'єднуючої шпильки з буртом 6, гайки 7 та шплінта 8. Заявлений клапан працює таким чином. При досягненні в циліндрі компресора тиску всмоктування (для всмоктуючого клапана), або тиску нагнітання (для нагнітального клапана), запірні елементи 3 або 4 відриваються від сідла 1 і переміщуються до обмежника 2, відкриваючи стиснутому газ у шлях через отвори в обмежнику із всмоктуючої лінії в циліндр (для всмоктуючого клапана) та із циліндра в лінію нігнітання (для нагнітального клапана). При цьому пружини 5 стискаються на величину ходу запірних елементів і знаходяться в цьому положенні відповідно до закінчення процесу всмоктування та нагнітання. По закінченні всмоктування чи нагнітання у циліндрі компресора, пружини 5 повертають запірні елементи у ви хідне положення. Враховуючи аналогію всмоктуючого і нагнітального клапанів, креслення та конструктивні подробиці нагнітального клапану не приводяться. Таким чином, як наслідок з вище викладеного, заявлений клапан має суттєві відмінні ознаки, що дозволяє розглядати запропоновану конструкцію як передбачуваний винахід. 4 5 69916 6
