Опорно-поворотний пристрій

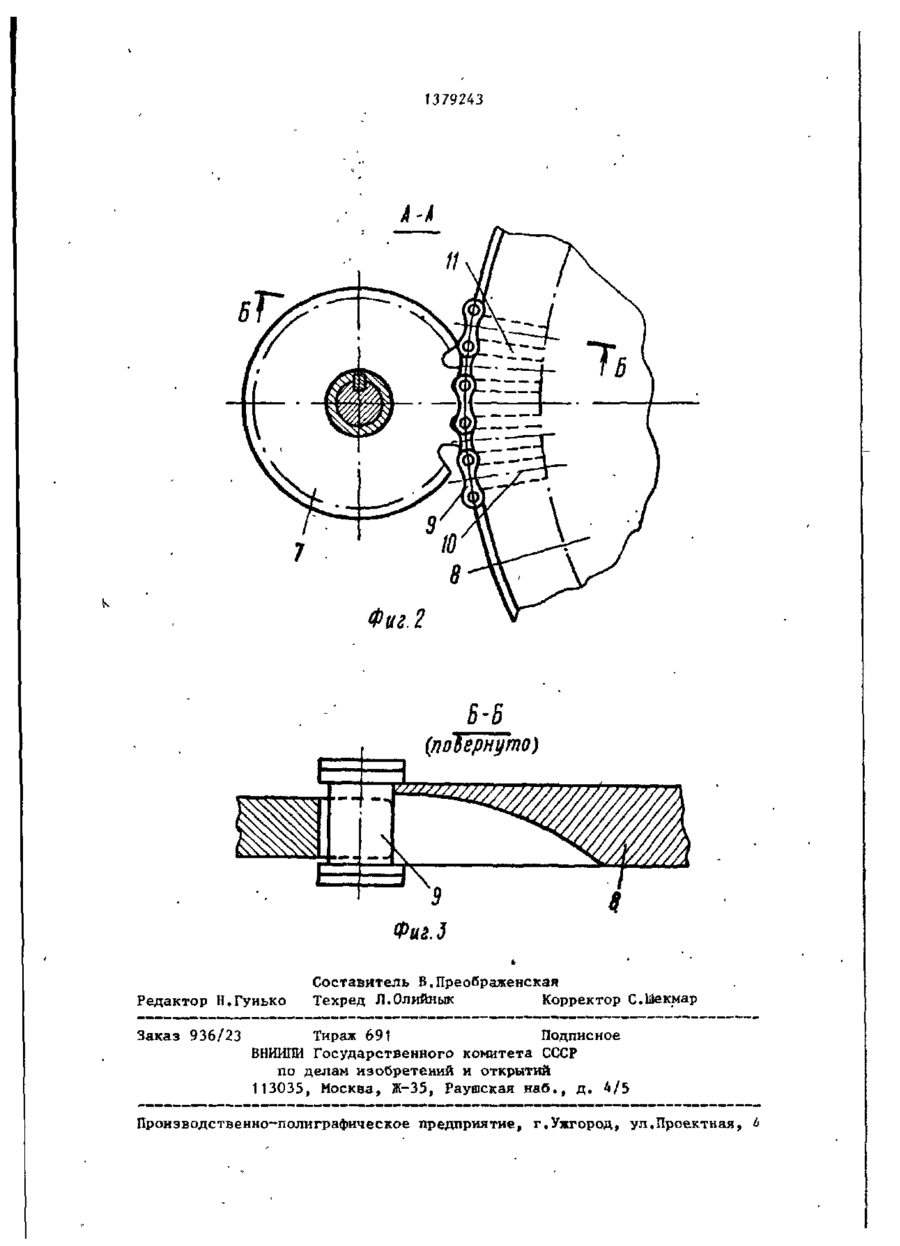

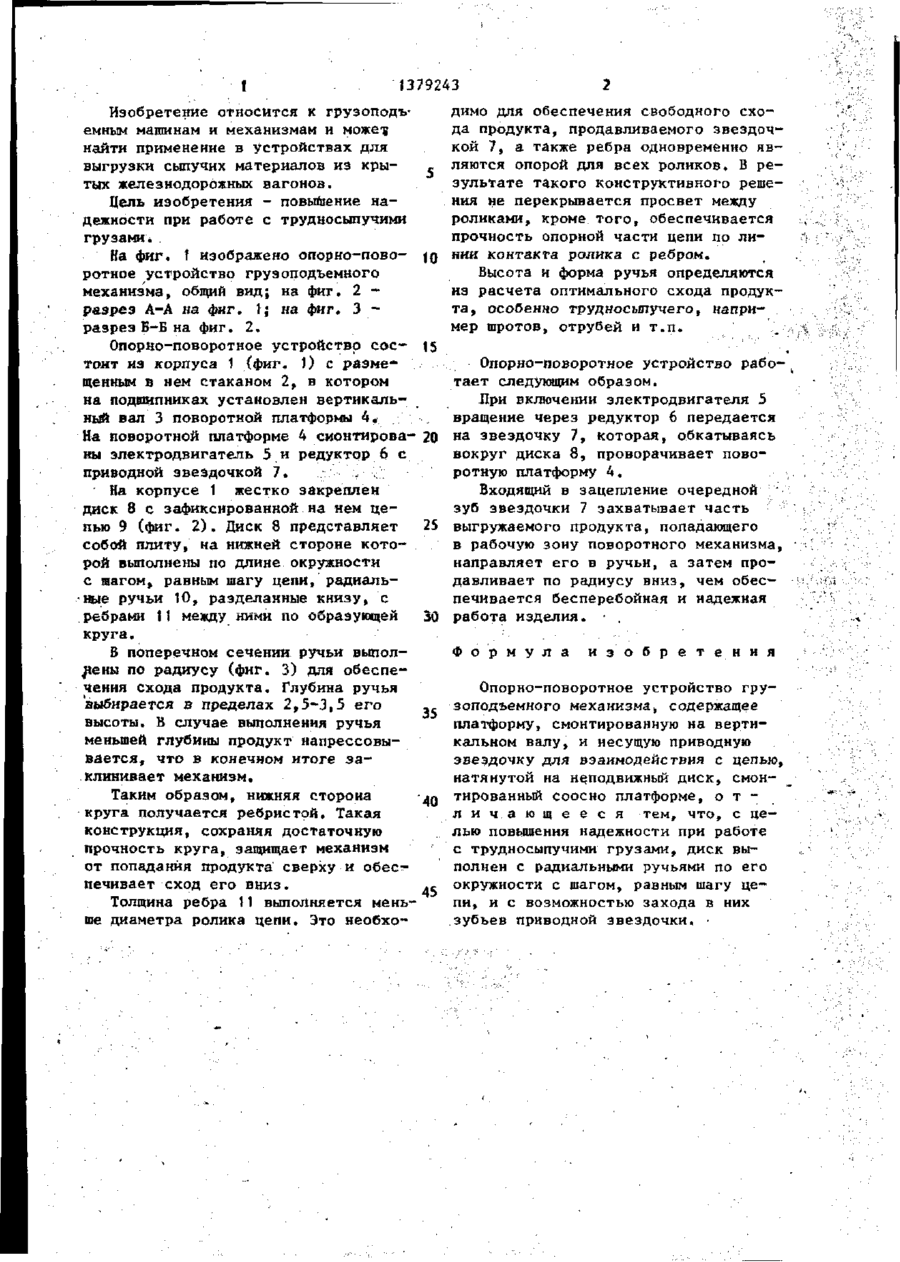

СОЮЗ СОВЕТСКИХ СОЦИАЛИСТИЧЕСКИХ РЕСПУБЛИН (5D 4 В 66 С 23/84 ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИИ ОПИСАНИЕ ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4074420/29-11 •- • . ; №Л* (22) 18.04.86 (46) 07.03.88. Бюл. № 9 (71) Харьковский электромеханический завод "Спецэлеватормельмаш" (72) Д.А.Петров, Л.В.Твердохлебов . • " и Г.М.Штильман ' (53) 621.873(088.8) (56) Дукельский А.И. Справочник по кранам. Т. 2. - Л.J Машиностроение, 1973, с. 182. с. 391. (54) ОПОРНО-ПОВОРОТНОЕ УСТРОЙСТВО (57) Изобретение относится к области подъемно-транспортного машинострое ния, а именно к опорно-поворотным устройствам грузоподъемного механизма. Цель изобретения - повышение надежности при работе с трудносыпучими грузами. Устройство содержит поворотную платформу 4, смонтированную на вертикальном валу 3, и несущую приводную звездочку 7 для взаимодействия с цепью 9, натянутой на неподвижный диск 8, смонтированный соосно платформе 4 и выполненный с радиальными ручьями по его окружности с шагом, равным шагу цепи, и с возможностью захода в них зубьев приводной звездочки 7, 3 ил. Фиг.1 ~1 I 1379243 Изобретение относится к грузоподъемным машинам и механизмам и може-s найти применение в устройствах для выгрузки сыпучих материалов из крытых железнодорожных вагонов. Цель изобретения - повышение надежности при работе с трудносыпучими грузами. На фиг. f изображено опорно-поворотное устройство грузоподъемного механизма, общий вид; на фиг. 2 разрез А-А на фиг. 1; на фиг. 3 разрез Б-Б на фиг. 2. Опорно-поворотное устройство состоит из корпуса 1 (фиг. 1) с размещенным в нем стаканом 2, в котором на подшипниках установлен вертикальный вал 3 поворотной платформы 4. На поворотной платформе 4 смонтированы электродвигатель 5 и редуктор 6 с приводной звездочкой 7. . - .• :. ' На корпусе 1 жестко закреплен диск 8 с зафиксированной на нем цепью 9 (фиг. 2 ) . Диск 8 представляет собой плиту, на нижней стороне которой выполнены по длине окружности с шагом, равным шагу цепи, радиальные ручьи 10, разделанные книзу, с ребрами ti между ними по образующей круга. В поперечном сечении ручьи выполнены по радиусу (фиг. 3) для обеспечения схода продукта. Глубина ручья выбирается в пределах 2,5-3,5 его высоты. В случае выполнения ручья меньшей глубины продукт напрессовывается, что в конечном итоге заклинивает механизм. Таким образом, нижняя сторона круга получается ребристой. Такая конструкция, сохраняя достаточную прочность круга, защищает механизм от попадания продукта сверху и обеспечивает сход его вниз. Толщина ребра 11 выполняется меньше диаметра ролика цепи. Это необхо димо для обеспечения свободного схода продукта, продавливаемого звездочкой 7, а также ребра одновременно являются опорой для всех роликов. В результате такого конструктивного решения не перекрывается просвет между роликами, кроме того, обеспечивается прочность опорной части цепи по ли10 нии контакта ролика с ребром. Высота и форма ручья определяются из расчета оптимального схода продукта, особенно трудносыпучего, например шротов, отрубей и т.п. 15 Опорно-поворотное устройство работает следующим образом. При включении электродвигателя 5 вращение через редуктор 6 передается 20 на звездочку 7, которая, обкатываясь вокруг диска 8, проворачивает поворотную платформу 4. Входящий в зацепление очередной "• • зуб звездочки 7 захватывает часть 25 выгружаемого продукта, попадающего в рабочую зону поворотного механизма, направляет его в ручьи, а затем продавливает по радиусу вниз, чем обеспечивается бесперебойная и надежная 30 работа изделия. • . Ф о р м у л а ,,. -с и з о б р е т е н и я Опорно-поворотное устройство грузоподъемного механизма, содержащее платформу, смонтированную на вертикальном валу, и несущую приводную звездочку для взаимодействия с цепью, натянутой на неподвижный диск, смонтированный соосно платформе, о т л и ч а ю щ е е с я тем, что, с целью повышения надежности при работе с трудносыпучими грузами, диск выполнен с радиальными ручьями по его окружности с шагом, равным шагу цепи, и с возможностью захода в них зубьев приводной звездочки. • 1379243 7 Фиг.2 5-5 (поЬернуто) Редактор Н.Гунько Заказ 936/23 Составитель В.Преображенская Техред Л.Олийнык Корректор С.Ыекмар Тираж 691 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж-35, Раушская наб., д. 4/5 Производственно-полиграфическое предприятие, г.Ужгород, ул.Проектная,
