Полімерна композиція

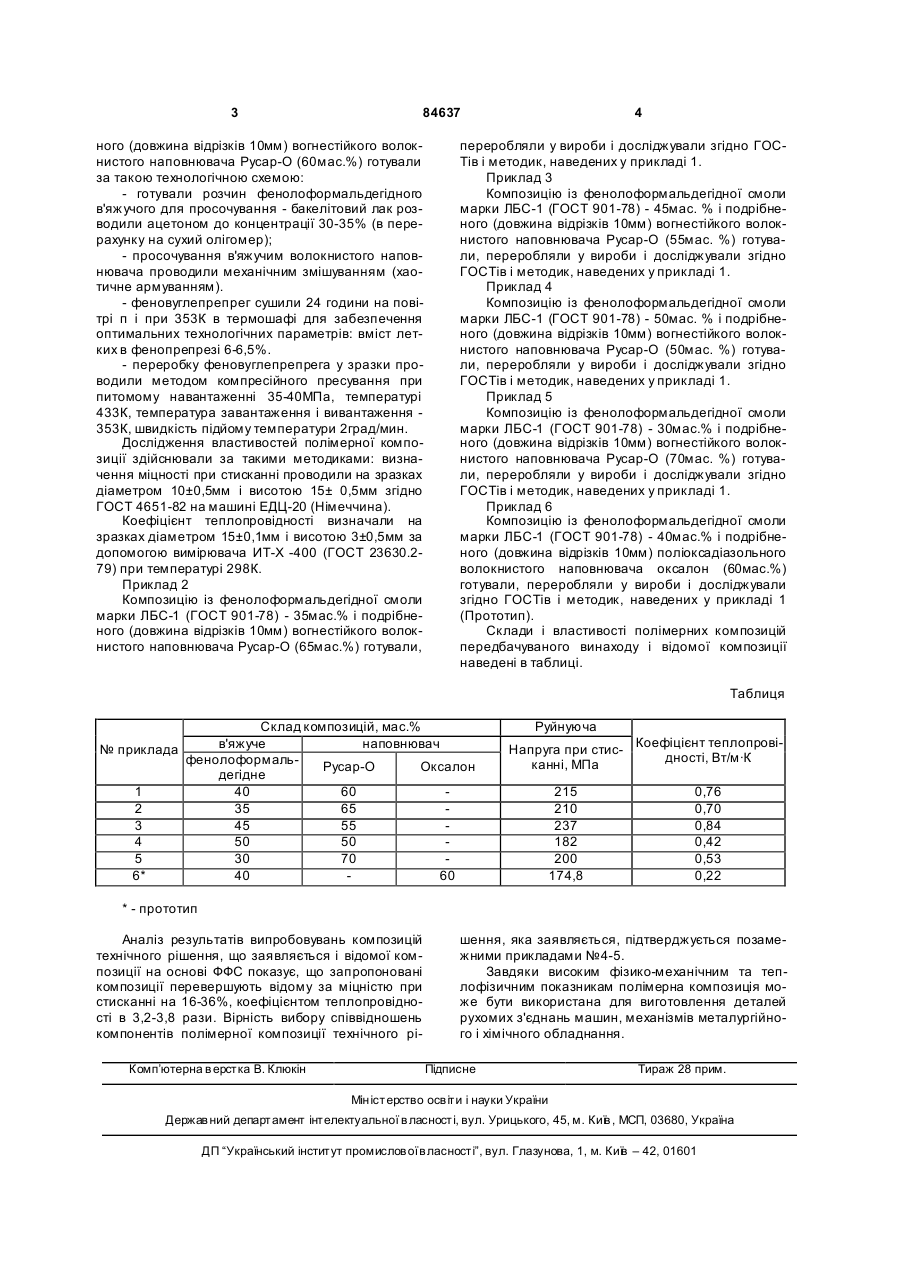

Полімерна композиція, що містить фенолоформальдегідну смолу і органічний волокнистий наповнювач, яка відрізняється тим, що як наповнювач вона містить подрібнений вогнестійкий волокнистий наповнювач Русар-O при такому співвідношенні компонентів, мас. %: фенолоформальдегідна смола 35-45 вогнестійкий волокнистий наповнювач Русар-O 55-65. Винахід належить до полімерних композицій на основі фенолоформальдегідних смол та волокнистих наповнювачів і може бути використаний для виготовлення підшипників ковзання, ущільнень, зубчатих коліс та інших деталей конструкційного призначення машин і механізмів. Відомі полімерні композиції на основі фенолоформальдегідних смол (ФФС) та волокнистих наповнювачів. Так, полімерна композиція на основі ФФС містить органічне волокно фенілон [див. Burya A.I., Chercasova N.G., Pilipenko O.I. Polymer composites of construction application based of thermoreactive matrix and chemical fibres / Polimery і kompozyty konstrukcyjne. -Ustron: Politechnika slaska. №1. -2000. -P. 101-106.]; інша полімерна композиція на основі ФФС містить арамідне волокно терлон [див. Черкасова Н.Г., Буря О.І. Органопластики конструкційного призначення на основі модифікованого арамідного волокна та термореактивної матриці / Збірка «Коммунальное хазяйство городов», -Київ: Техніка, -2000, - Вып. 22, -с. 99101]. Недоліком цих композицій є низька міцність при стисканні. Найбільш близькою за технічним рішенням до передбачуваного винаходу є полімерна композиція на основі (ФФС) і рубленого (довжина відрізків 10мм) поліоксадіазольного волокна оксалон [див. Буря А.И., Черкасова Н.Г., Чигвинцева О.П., Бурмистр М.В., Ильюшенок В.В. Исследование свойств фенопластиков на основе измельченных отходов химической промышленности // Вопросы химии и химической технологии, №1, 2004, с. 121124 – Прототип]. Ступінь наповнення оксалоном складає 60мас.%. Недоліками цієї композиції є недостатньо високі показники міцності при стисканні та теплопровідності. В основу винаходу поставлено задачу підвищення міцності при стисканні та теплофізичних властивостей шляхом введення органічного волокнистого наповнювача марки Русар-О. Поставлена задача досягається тим, що полімерна композиція на основі фенолоформальдегідної смоли містить в якості волокнистого наповнювача подрібнене вогнестійке волокно Русар-О (ТУ 2272-024-51605609-2001) при такому співвідношенні компонентів, мас.%: Фенолоформальдегідна смола 35-45 Вогнестійкий волокнистий наповнювач Русар-О 55-65 Приклад 1 Композицію із фенолоформальдегідної смоли марки ЛБС-1 (ГОСТ 901-78) - 40мас.% і подрібне (19) UA (11) 84637 (13) C2 (21) a200702477 (22) 06.03.2007 (24) 10.11.2008 (46) 10.11.2008, Бюл.№ 21, 2008 р. (72) БУРЯ ОЛЕКСАНДР ІВАНОВИЧ, U A, ЧЕРКАСОВА Н АТАЛІЯ ГРИГОРІВНА, U A, КИПРИЧ ВІКТОРІЯ ВІКТОРІВНА, U A, ТІХОНОВ ІГОР ВЛАДІМІРОВІЧ, СУГАК ВЛАДІМІР НІКОЛАЄВІЧ (73) ДНІПРОПЕТРОВСЬКИЙ ОРДЕНА ТРУДОВОГО ЧЕРВОНОГО ПРАПОРА ДЕРЖАВНИЙ АГРАРНИЙ УНІВЕРСИТЕТ, UA (56) Буря А.И., Черкасова Н.Г., Чигвинцева О.П., Бурмистр М.В., Ильюшенок В.В. Исследование свойств фенопластиков на основе измельченных отходов химической промышленности // Вопросы 3 84637 ного (довжина відрізків 10мм) вогнестійкого волокнистого наповнювача Русар-О (60мас.%) готували за такою технологічною схемою: - готували розчин фенолоформальдегідного в'яжучого для просочування - бакелітовий лак розводили ацетоном до концентрації 30-35% (в перерахунку на сухий олігомер); - просочування в'яжучим волокнистого наповнювача проводили механічним змішуванням (хаотичне армуванням). - феновуглепрепрег сушили 24 години на повітрі п і при 353К в термошафі для забезпечення оптимальних технологічних параметрів: вміст летких в фенопрепрезі 6-6,5%. - переробку феновуглепрепрега у зразки проводили методом компресійного пресування при питомому навантаженні 35-40МПа, температурі 433К, температура завантаження і вивантаження 353К, швидкість підйому температури 2град/мин. Дослідження властивостей полімерної композиції здійснювали за такими методиками: визначення міцності при стисканні проводили на зразках діаметром 10±0,5мм і висотою 15± 0,5мм згідно ГОСТ 4651-82 на машині ЕДЦ-20 (Німеччина). Коефіцієнт теплопровідності визначали на зразках діаметром 15±0,1мм і висотою 3±0,5мм за допомогою вимірювача ИТ-Х -400 (ГОСТ 23630.279) при температурі 298К. Приклад 2 Композицію із фенолоформальдегідної смоли марки ЛБС-1 (ГОСТ 901-78) - 35мас.% і подрібненого (довжина відрізків 10мм) вогнестійкого волокнистого наповнювача Русар-О (65мас.%) готували, 4 переробляли у вироби і досліджували згідно ГОСТів і методик, наведених у прикладі 1. Приклад 3 Композицію із фенолоформальдегідної смоли марки ЛБС-1 (ГОСТ 901-78) - 45мас. % і подрібненого (довжина відрізків 10мм) вогнестійкого волокнистого наповнювача Русар-О (55мас. %) готували, переробляли у вироби і досліджували згідно ГОСТів і методик, наведених у прикладі 1. Приклад 4 Композицію із фенолоформальдегідної смоли марки ЛБС-1 (ГОСТ 901-78) - 50мас. % і подрібненого (довжина відрізків 10мм) вогнестійкого волокнистого наповнювача Русар-О (50мас. %) готували, переробляли у вироби і досліджували згідно ГОСТів і методик, наведених у прикладі 1. Приклад 5 Композицію із фенолоформальдегідної смоли марки ЛБС-1 (ГОСТ 901-78) - 30мас.% і подрібненого (довжина відрізків 10мм) вогнестійкого волокнистого наповнювача Русар-О (70мас. %) готували, переробляли у вироби і досліджували згідно ГОСТів і методик, наведених у прикладі 1. Приклад 6 Композицію із фенолоформальдегідної смоли марки ЛБС-1 (ГОСТ 901-78) - 40мас.% і подрібненого (довжина відрізків 10мм) поліоксадіазольного волокнистого наповнювача оксалон (60мас.%) готували, переробляли у вироби і досліджували згідно ГОСТів і методик, наведених у прикладі 1 (Прототип). Склади і властивості полімерних композицій передбачуваного винаходу і відомої композиції наведені в таблиці. Таблиця Склад композицій, мас.% в'яжуче наповнювач № приклада фенолоформальРусар-О Оксалон дегідне 1 40 60 2 35 65 3 45 55 4 50 50 5 30 70 6* 40 60 Руйнуюча Напруга при стисканні, МПа Коефіцієнт теплопровідності, Вт/м·К 215 210 237 182 200 174,8 0,76 0,70 0,84 0,42 0,53 0,22 * - прототип Аналіз результатів випробовувань композицій технічного рішення, що заявляється і відомої композиції на основі ФФС показує, що запропоновані композиції перевершують відому за міцністю при стисканні на 16-36%, коефіцієнтом теплопровідності в 3,2-3,8 рази. Вірність вибору співвідношень компонентів полімерної композиції технічного ріКомп’ютерна в ерстка В. Клюкін шення, яка заявляється, підтверджується позамежними прикладами №4-5. Завдяки високим фізико-механічним та теплофізичним показникам полімерна композиція може бути використана для виготовлення деталей рухомих з'єднань машин, механізмів металургійного і хімічного обладнання. Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
