Епоксидна композиція

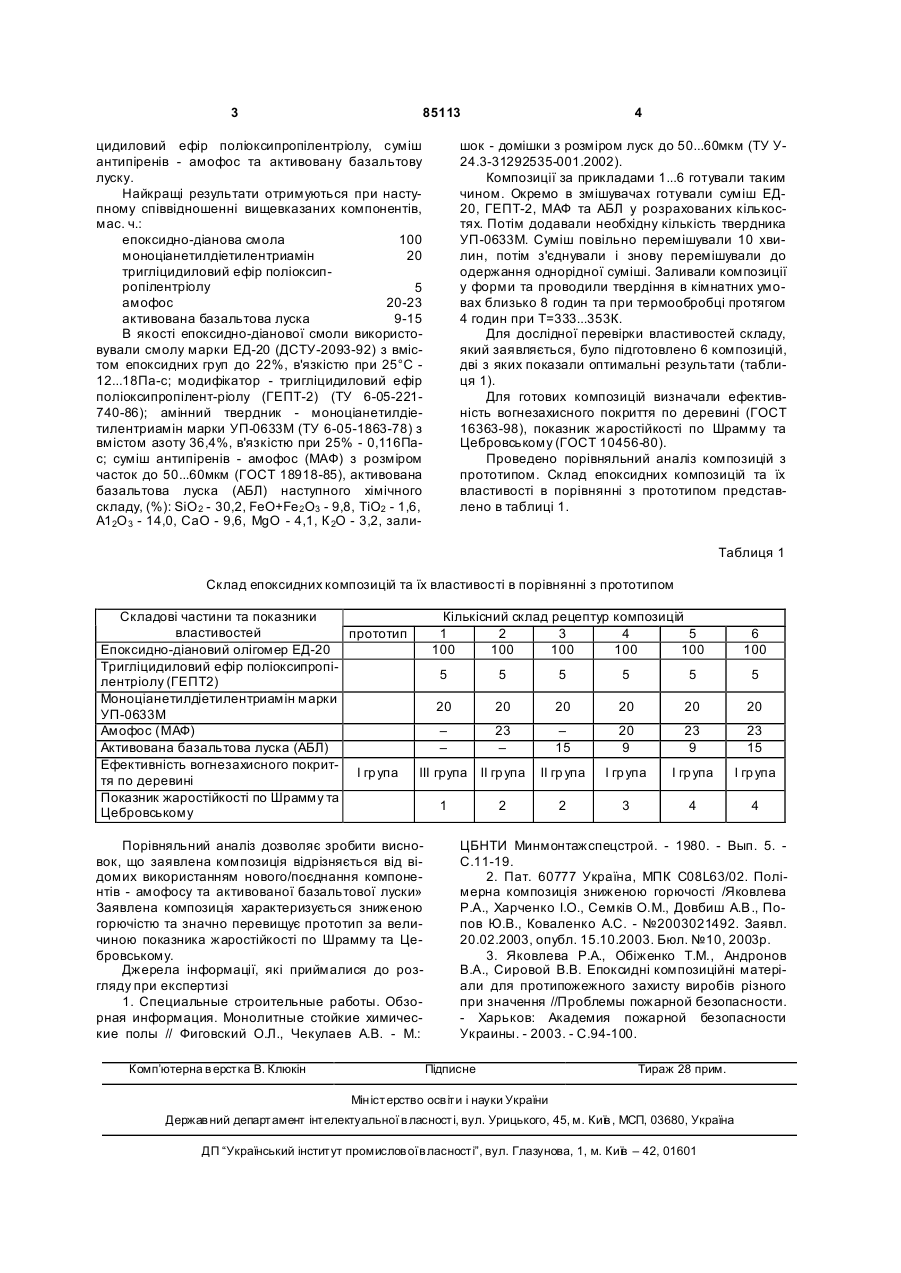

Епоксидна композиція, що містить епоксиднодіанову смолу, амінний твердник моноціанетилдіетилентриамін, модифікатор, антипірен – амофос та наповнювач, яка відрізняє ться тим, що як модифікатор містить тригліцидиловий ефір поліоксипропілентріолу, а як наповнювач - активовану базальтову луск у при наступному співвідношенні компонентів, мас. ч.: епоксидно-діанова смола 100 моноціанетилдіетилентриамін 20 тригліцидиловий ефір поліоксипропілентріолу 5 амофос 17-23 активована базальтова луска 9-15. UA (21) a200702890 (22) 19.03.2007 (24) 25.12.2008 (46) 25.12.2008, Бюл.№ 24, 2008 р. (72) ЯКОВЛЄВА РАЇСА АНТОНІВНА, U A, С АЄНКО НАТАЛІЯ ВЯЧЕСЛАВІВНА, UA, ПОПОВ ЮРІЙ ВІКТОРОВИЧ, UA, ЖАРТОВСЬКИЙ ВЛАДИМИР МИХАЙЛОВИЧ, UA, ЄФАНОВА ВІРА ВАСИЛІВНА, UA, ШЕВЦОВА КАТЕРИНА ЮРІЇВН А, UA (73) ЯКОВЛЄВА РАЇСА АНТОНІВНА, U A, С АЄНКО НАТАЛІЯ ВЯЧЕСЛАВІВНА, UA, ПОПОВ ЮРІЙ ВІКТОРОВИЧ, UA, ЖАРТОВСЬКИЙ ВЛАДИМИР МИХАЙЛОВИЧ, UA, ЄФАНОВА ВІРА ВАСИЛІВНА, UA, ШЕВЦОВА КАТЕРИНА ЮРІЇВН А, U A, ХАРКІВСЬКИЙ ДЕРЖАВНИЙ ТЕХНІЧНИЙ УНІВЕРСИТЕТ БУДІВНИЦТВА ТА АРХІТЕКТУРИ, UA (56) UA 37535 A, 15.05.2001 UA 60777 A, 15.10.2003 JP 61163973, 24.07.1986 JP 6168676, 30.07.1986 C2 2 (19) 1 3 85113 цидиловий ефір поліоксипропілентріолу, суміш антипіренів - амофос та активовану базальтову луску. Найкращі результати отримуються при наступному співвідношенні вищевказаних компонентів, мас. ч.: епоксидно-діанова смола 100 моноціанетилдіетилентриамін 20 тригліцидиловий ефір поліоксипропілентріолу 5 амофос 20-23 активована базальтова луска 9-15 В якості епоксидно-діанової смоли використовували смолу марки ЕД-20 (ДСТУ-2093-92) з вмістом епоксидних груп до 22%, в'язкістю при 25°С 12...18Па-с; модифікатор - тригліцидиловий ефір поліоксипропілент-ріолу (ГЕПТ-2) (ТУ 6-05-221740-86); амінний твердник - моноціанетилдіетилентриамін марки УП-0633М (ТУ 6-05-1863-78) з вмістом азоту 36,4%, в'язкістю при 25% - 0,116Пас; суміш антипіренів - амофос (МАФ) з розміром часток до 50...60мкм (ГОСТ 18918-85), активована базальтова луска (АБЛ) наступного хімічного складу, (%): SiO 2 - 30,2, FeO+Fe 2 O3 - 9,8, ТіО2 - 1,6, А12О 3 - 14,0, СаО - 9,6, MgO - 4,1, К 2О - 3,2, зали 4 шок - домішки з розміром луск до 50...60мкм (ТУ У24.3-31292535-001.2002). Композиції за прикладами 1...6 готували таким чином. Окремо в змішувачах готували суміш ЕД20, ГЕПТ-2, МАФ та АБЛ у розрахованих кількостях. Потім додавали необхідну кількість твердника УП-0633М. Суміш повільно перемішували 10 хвилин, потім з'єднували і знову перемішували до одержання однорідної суміші. Заливали композиції у форми та проводили твердіння в кімнатних умовах близько 8 годин та при термообробці протягом 4 годин при Т=333...353К. Для дослідної перевірки властивостей складу, який заявляється, було підготовлено 6 композицій, дві з яких показали оптимальні результати (таблиця 1). Для готових композицій визначали ефективність вогнезахисного покриття по деревині (ГОСТ 16363-98), показник жаростійкості по Шрамму та Цебровському (ГОСТ 10456-80). Проведено порівняльний аналіз композицій з прототипом. Склад епоксидних композицій та їх властивості в порівнянні з прототипом представлено в таблиці 1. Таблиця 1 Склад епоксидних композицій та їх властивості в порівнянні з прототипом Складові частини та показники Кількісний склад рецептур композицій властивостей прототип 1 2 3 4 5 Епоксидно-діановий олігомер ЕД-20 100 100 100 100 100 Тригліцидиловий ефір поліоксипропі5 5 5 5 5 лентріолу (ГЕПТ2) Моноціанетилдіетилентриамін марки 20 20 20 20 20 УП-0633М Амофос (МАФ) – 23 – 20 23 Активована базальтова луска (АБЛ) – – 15 9 9 Ефективність вогнезахисного покритІ гр упа III група II гр упа II гр упа І гр упа І гр упа тя по деревині Показник жаростійкості по Шрамму та 1 2 2 3 4 Цебровському Порівняльний аналіз дозволяє зробити висновок, що заявлена композиція відрізняється від відомих використанням нового/поєднання компонентів - амофосу та активованої базальтової луски» Заявлена композиція характеризується зниженою горючістю та значно перевищує прототип за величиною показника жаростійкості по Шрамму та Цебровському. Джерела інформації, які приймалися до розгляду при експертизі 1. Специальные строительные работы. Обзорная информация. Монолитные стойкие химические полы // Фиговский О.Л., Чекулаев А.В. - М.: Комп’ютерна в ерстка В. Клюкін 6 100 5 20 23 15 І гр упа 4 ЦБНТИ Минмонтажспецстрой. - 1980. - Вып. 5. С.11-19. 2. Пат. 60777 Україна, МПК C08L63/02. Полімерна композиція зниженою горючості /Яковлева Р.А., Харченко І.О., Семків О.М., Довбиш А.В., Попов Ю.В., Коваленко А.С. - №2003021492. Заявл. 20.02.2003, опубл. 15.10.2003. Бюл. №10, 2003р. 3. Яковлева Р.А., Обіженко Т.М., Андронов В.А., Сировой В.В. Епоксидні композиційні матеріали для протипожежного захисту виробів різного при значення //Проблемы пожарной безопасности. - Харьков: Академия пожарной безопасности Украины. - 2003. - С.94-100. Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
