Епоксидна композиція зі зниженим димоутворенням

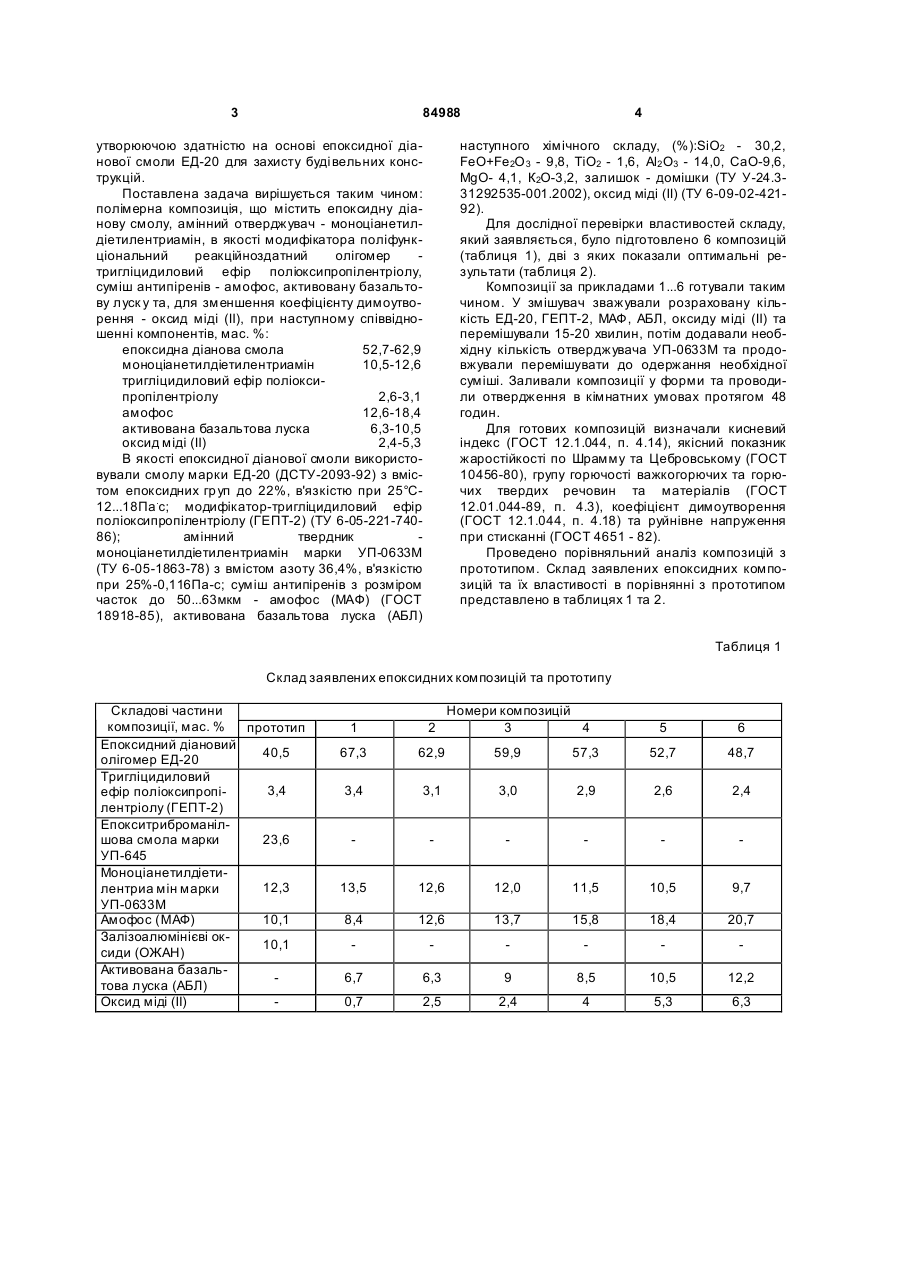

Епоксидна композиція зі зниженим димоутворенням, яка містить епоксидну діанову смолу, моноціанетилдіетилентриамін як отверджувач, олігоефіртриепоксидний олігомер як модифікатор, моноамонійфосфат як антипірен, яка відрізняє ться тим, що додатково містить активовану базальтову луск у та оксид міді (ІІ) при такому співвідношенні компонентів, мас.%: епоксидна діанова смола 52,7-62,9 моноціанетилдіетилентриамін 10,5-12,6 олігоефіртриепоксидний олігомер 2,6-3,1 моноамонійфосфат 12,6-18,4 активована базальтова луска 6,3-10,5 оксид міді (II) 2,4-5,3. UA (21) a200705094 (22) 08.05.2007 (24) 10.12.2008 (46) 10.12.2008, Бюл.№ 23, 2008 р. (72) ГРИГОРЕНКО ОЛЕКСАНДР МИКОЛАЙОВИЧ, UA, ЯКОВЛЄВА РАЇСА АНТОНІВНА, UA, ЄФАНОВА ВІРА ВАСИЛІВН А, U A, ПОПОВ ЮРІЙ ВІКТОРОВИЧ, UA, САЄНКО Н АТАЛІЯ В'ЯЧЕСЛАВІВН А, UA, СНАГОЩЕНКО ЛІДІЯ ПЕТРІВН А, U A, КОНДРАТЕНКО АННА ВАСИЛІВНА, UA, НОВАК СЕРГІЙ ВІКТОРОВИЧ, UA, ДОВБИШ АНДРІЙ ВОЛОДИМИРОВИЧ, U A (73) ХАРКІВСЬКИЙ ДЕРЖАВНИЙ ТЕХНІЧНИЙ УНІВЕРСИТЕТ БУДІВНИЦТВА ТА АРХІТЕКТУРИ, UA, УНІВЕРСИТЕТ ЦИВІЛЬНОГО ЗАХИСТУ МНС УКРАЇНИ, U A (56) UA, 37535, A, 15.05.2001 UA, 60777, A, 15.10.2003 SU, 551350, A, 25.03.1977 C2 2 (19) 1 3 84988 утворюючою здатністю на основі епоксидної діанової смоли ЕД-20 для захисту буді вельних конструкцій. Поставлена задача вирішується таким чином: полімерна композиція, що містить епоксидну діанову смолу, амінний отверджувач - моноціанетилдіетилентриамін, в якості модифікатора поліфункціональний реакційноздатний олігомер тригліцидиловий ефір поліоксипропілентріолу, суміш антипіренів - амофос, активовану базальтову луск у та, для зменшення коефіцієнту димоутворення - оксид міді (II), при наступному співвідношенні компонентів, мас. %: епоксидна діанова смола 52,7-62,9 моноціанетилдіетилентриамін 10,5-12,6 тригліцидиловий ефір поліоксипропілентріолу 2,6-3,1 амофос 12,6-18,4 активована базальтова луска 6,3-10,5 оксид міді (II) 2,4-5,3 В якості епоксидної діанової смоли використовували смолу марки ЕД-20 (ДСТУ-2093-92) з вмістом епоксидних гр уп до 22%, в'язкістю при 25°С12...18Па .с; модифікатор-тригліцидиловий ефір поліоксипропілентріолу (ГЕПТ-2) (ТУ 6-05-221-74086); амінний твердник моноціанетилдіетилентриамін марки УП-0633М (ТУ 6-05-1863-78) з вмістом азоту 36,4%, в'язкістю при 25%-0,116Па-с; суміш антипіренів з розміром часток до 50...63мкм - амофос (МАФ) (ГОСТ 18918-85), активована базальтова луска (АБЛ) 4 наступного хімічного складу, (%):SiO2 - 30,2, FeO+Fe2O 3 - 9,8, ТіО2 - 1,6, Аl2 О3 - 14,0, СаО-9,6, MgO- 4,1, К2О-3,2, залишок - домішки (ТУ У-24.331292535-001.2002), оксид міді (II) (ТУ 6-09-02-42192). Для дослідної перевірки властивостей складу, який заявляється, було підготовлено 6 композицій (таблиця 1), дві з яких показали оптимальні результати (таблиця 2). Композиції за прикладами 1...6 готували таким чином. У змішувач зважували розраховану кількість ЕД-20, ГЕПТ-2, МАФ, АБЛ, оксиду міді (II) та перемішували 15-20 хвилин, потім додавали необхідну кількість отверджувача УП-0633М та продовжували перемішувати до одержання необхідної суміші. Заливали композиції у форми та проводили отвердження в кімнатних умовах протягом 48 годин. Для готових композицій визначали кисневий індекс (ГОСТ 12.1.044, п. 4.14), якісний показник жаростійкості по Шрамму та Цебровському (ГОСТ 10456-80), групу горючості важкогорючих та горючих твердих речовин та матеріалів (ГОСТ 12.01.044-89, п. 4.3), коефіцієнт димоутворення (ГОСТ 12.1.044, п. 4.18) та руйнівне напруження при стисканні (ГОСТ 4651 - 82). Проведено порівняльний аналіз композицій з прототипом. Склад заявлених епоксидних композицій та їх властивості в порівнянні з прототипом представлено в таблицях 1 та 2. Таблиця 1 Склад заявлених епоксидних композицій та прототипу Складові частини композиції, мас. % прототип Епоксидний діановий 40,5 олігомер ЕД-20 Тригліцидиловий 3,4 ефір поліоксипропілентріолу (ГЕПТ-2) Епокситриброманілшова смола марки 23,6 УП-645 Моноціанетилдіети12,3 лентриа мін марки УП-0633М Амофос (МАФ) 10,1 Залізоалюмінієві ок10,1 сиди (ОЖАН) Активована базальтова луска (АБЛ) Оксид міді (II) Номери композицій 3 4 1 2 5 6 67,3 62,9 59,9 57,3 52,7 48,7 3,4 3,1 3,0 2,9 2,6 2,4 13,5 12,6 12,0 11,5 10,5 9,7 8,4 12,6 13,7 15,8 18,4 20,7 6,7 6,3 9 8,5 10,5 12,2 0,7 2,5 2,4 4 5,3 6,3 5 84988 6 Таблиця 2 Властивості заявлених епоксидних композицій у порівнянні з прототипом Показники властивостей композицій прототип 1 Кисневий індекс, % 34 23 Коефіцієнт димоутворюючої здатності, 823 974 620 1150 м 2/кг: під час горіння під час тління Група горючості твер- Середньої дих речовин та мате- займистості ріалів Руйнівне напруження 52 45 при стисканні, s ст, МПа Показник жаростійко3 2 сті по Шрамму та Цебровському 2 28 540 1110 Порівняльний аналіз дозволяє зробити висновок, що заявлена композиція відрізняється від відомих використанням нового поєднання компонентів - амофосу, активованої базальтової луски та оксиду міді (II). Заявлена композиція не поступається прототипу в таких показниках, як горючість по кисневому індексу, руйнівному напруження при стисканні, жаростійкості по Шрамму та Цебровському, характеризується зниженою димоутворюючою здатністю та відноситься до групи важкогорючих матеріалів. Ефект досягнуто при одночасному використанні в композиціях амофосу, активованих базальтових лусок та оксиду міді (II) у відповідних співвідношеннях. Джерела інформації, які приймалися до розгляду при експертизі: Комп’ютерна в ерстка В. Клюкін Номери композицій 3 4 31 33 500 1040 480 950 5 37 6 41 540 1020 630 1160 Важкогорючий 48 52 47 44 38 3 3 3 4 4 1. Антипірени. Вплив на пожежну небезпеку епоксиполімерів / Яковлева Р.А., Нехаєв В.В., Харченко І.О., Обіженко Т.М. // Хімічна промисловість України. - 2004. - №1(60). - С 19-23. 2. Яковлева Р.А., Обіженко Т.М., Андронов В.А., Сировой В.В. Епоксидні композиційні матеріали для протипожежного захисту виробів різного призначення // Проблемы пожарной безопасности. - Харьков: Академия пожарной безопасности Украины. - 2003. - С. 94 - 100. 3. Пат. 60777 Україна, МПК C08L63/02. Полімерна композиція зниженою горючості / Яковлева Р.А., Харченко І.О., Семків О.М., Довбиш А.В., Попов Ю.В., Коваленко А.С. - №2003021492. Заявл. 20.02.2003, опубл. 15.10.2003. Бюл. №10, 2003р. Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
