Влаштування для сушіння довгомірних матеріалів

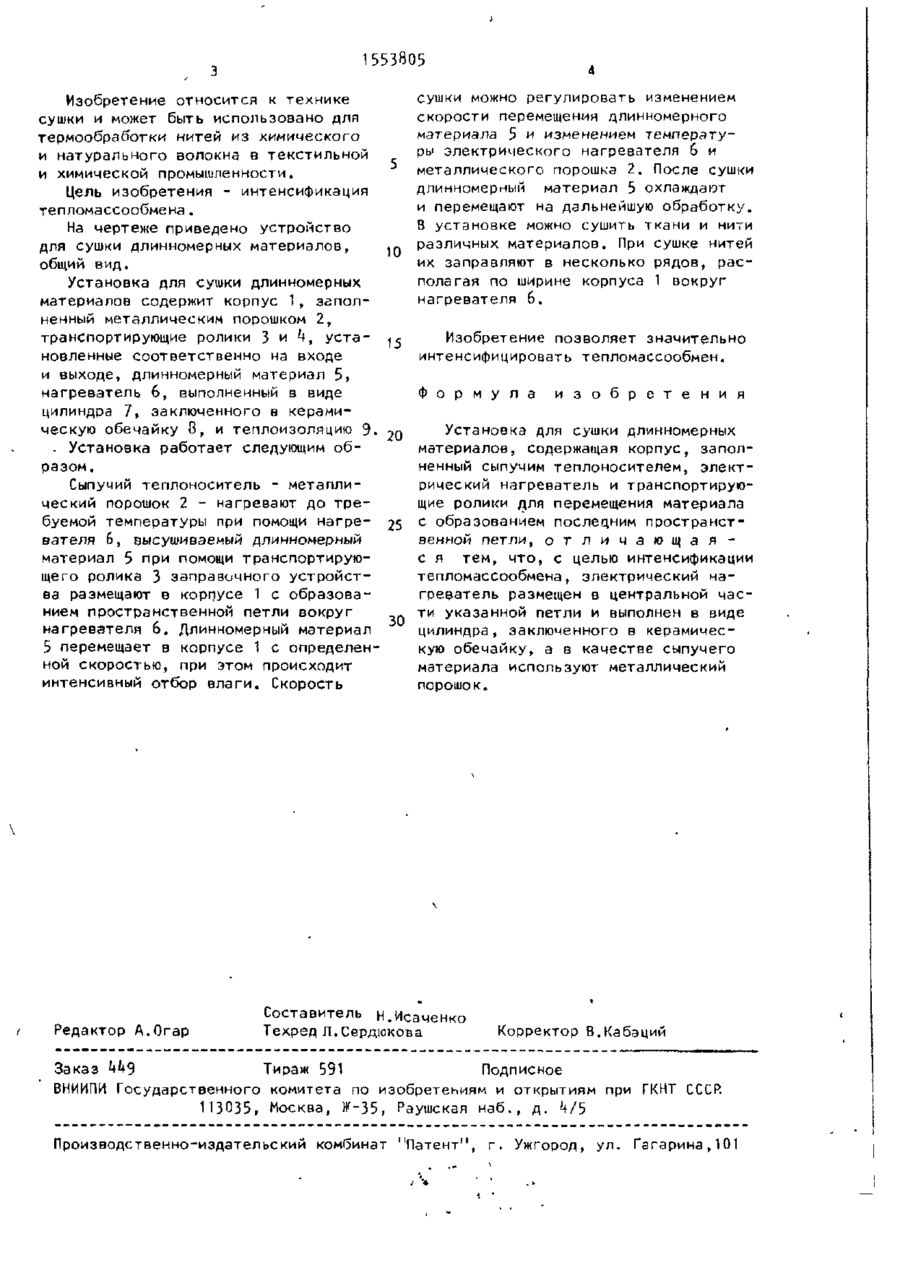

Изобретение относится к сушке и может быть использовано для термообработки длинномерных материалов в текстильной и химической промышленности. Цель изобретения - интенсификация тепломассообмена. Установка содержит корпус 1, заполненный сыпучим теплоносителем - металлическим порошком 2. Высушиваемый длинномерный материал 5 размещают в корпусе с образованием пространственной спирали вокруг нагревателя 6, выполненного в виде цилиндра 7, заключенного в керамическую обечайку 8, При перемещении длинномерного материала 5 через нагретый металлический порошок осуществляется его сушка. 1 ил. Сл оо 00 о сл 1553805 Изобретение относится к технике сушки и может быть использовано для термообработки нитей из химического и натурального волокна в текстильной и химической промышленности. Цель изобретения - интенсификация тепломассообмена. На чертеже приведено устройство для сушки длинномерных материалов, общий вид. Установка для сушки длинномерных материалов содержит корпус 1, заполненный металлическим порошком 2, транспортирующие ролики 3 и 't, установленные соответственно на входе и выходе, длинномерный материал 5, нагреватель 6, выполненный в виде цилиндра 7, заключенного в керамическую обечайку 8, и теплоизоляцию 9. . Установка работает следующим образом. Сыпучий теплоноситель - металлический порошок 2 - нагревают до требуемой температуры при помощи нагревателя 6, высушиваемый длинномерный материал 5 при помощи транспортирующего ролика 3 заправочного устройства размещают в корпусе 1 с образованием пространственной петли вокруг нагревателя 6. Длинномерный материал 5 перемещает в корпусе 1 с определенной скоростью, при этом происходит интенсивный отбор влаги. Скорость Редактор А.Огар сушки можно регулировать изменением скорости перемещения длинномерного материала 5 и изменением температуры электрического нагревателя 6 и металлического порошка 2. После сушки длинномерный материал 5 охлаждают и перемещают на дальнейшую обработку. В установке можно сушить ткани и нити различных материалов. При сушке нитей 10 их заправляют в несколько рядов, располагая по ширине корпуса 1 вокруг нагревателя 6. 15 Изобретение позволяет значительно интенсифицировать тепломассообмен. Ф о р м у л а и з о б р е т е н и я Установка для сушки длинномерных материалов, содержащая корпус, заполненный сыпучим теплоносителем, э л е к т рический нагреватель и транспортирующие ролики для перемещения материала 25 с образованием последним пространственной петли, о т л и ч а ю щ а я с я т е м , ч т о , с целью интенсификации тепломассообмена, электрический нагреватель размещен в центральной части указанной петли и выполнен в виде 30 цилиндра, заключенного в керамическую обечайку, а в качестве сыпучего материала используют металлический порошок. 20 Составитель Н.Исаченко Техред Л.Сердюкова Корректор В.Кабэций Заказ hkS Тираж 591 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР. 113035, Москва, Ж-35, Раушская н а б . , д . Производственно-издательский комбинат "Патент", г . Ужгород, у л . Гагарина,101
