Спосіб контролю товщини стінок крутозагнутих відводів трубопроводів

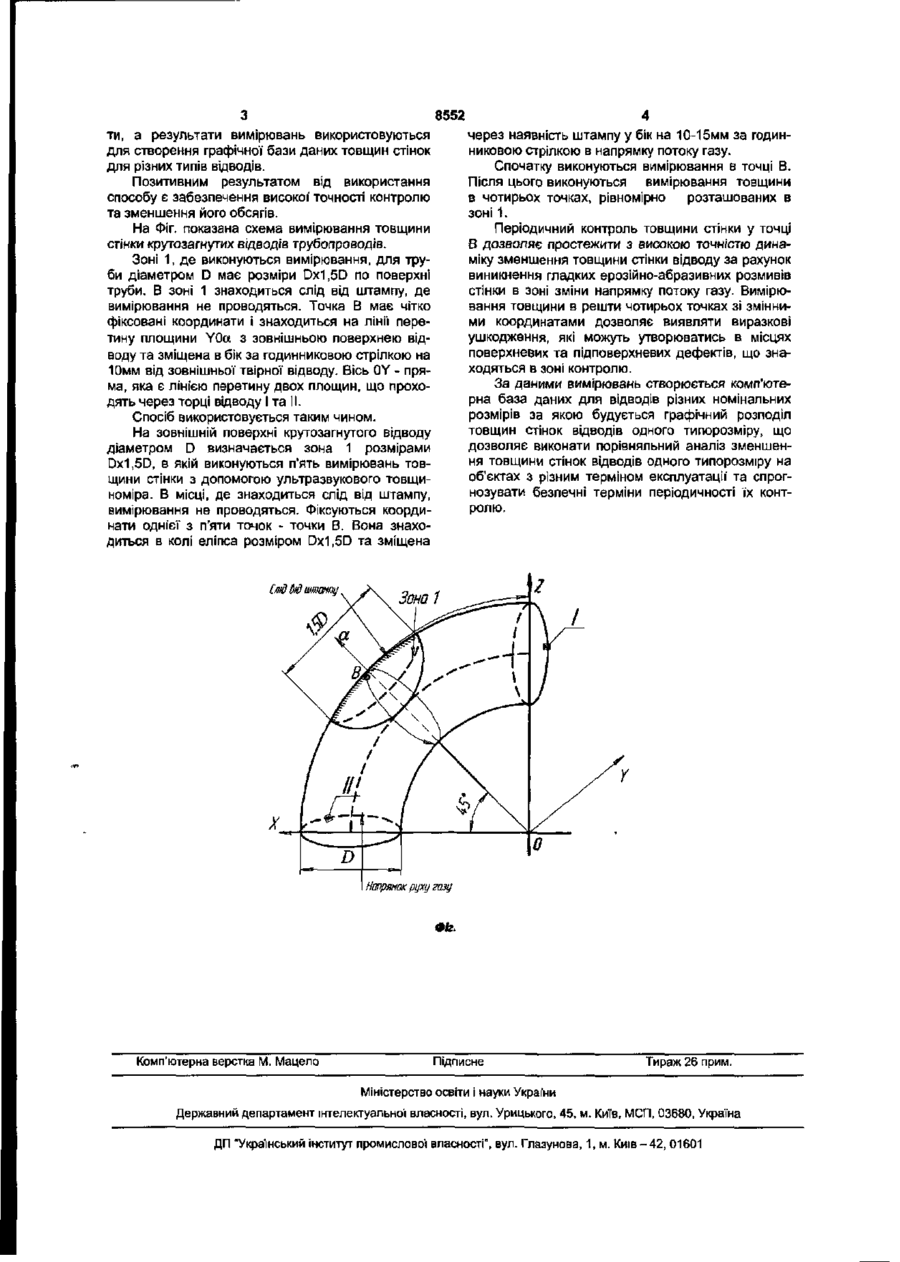

УКРАЇНА (19) UA (11,8552 (із, U (51,7 G01 N29/04 МІНІСТЕРСТВО ОСВІТИ І НАУКИ УКРАЇНИ ДЕРЖАВНИЙ ДЕПАРТАМЕНТ ІНТЕЛЕКТУАЛЬНОЇ ВЛАСНОСТІ ОПИС ДО ДЕКЛАРАЦІЙНОГО ПАТЕНТУ НА КОРИСНУ МОДЕЛЬ видається під відповідальність власника патенту (54, СПОСІБ КОНТРОЛЮ ТОВЩИНИ СТІНОК КРУТОЗАГНУТИХ ВІДВОДІВ ТРУБОПРОВОДІВ 1 (21,20041211027 (22,31.12.2004 (24,15.08.2005 (46,15.08.2005, Бюл. № 8, 2005 р. (72) Ханенко В'ячеслае Михайлович, Світлицький Віктор Михайлович, Тодось Петро Михайлович, Саприкін Сергій Олексійович, Волков Юрій Олександрович, Гембарський Ігор Іванович (73, ДОЧІРНЯ КОМПАНІЯ "УКРГАЗВИДОБУВАННЯ" НАЦІОНАЛЬНОЇ АКЦІОНЕРНОЇ КОМПАНІЇ "НАФТОГАЗ УКРАЇНИ" (57, Спосіб контролю товщини стінок крутозагнутих відводів трубопроводів, заснований на використанні ультразвукових хвиль, який відрізняється тим, що вимірювання виконуються в п'яти точках, одна з яких має чітко фіксовані координати, а результати вимірювань використовуються для створення графічної бази даних товщин стінок для різних типів відводів. Корисна модель відноситься до визначення локальних дефектів зменшення товщини стінок крутозагнутих відводів трубопроводів в зоні зміни напрямку потоку газу з використанням ультразвукових хвиль і може бути використана для контролю товщини стінок крутозагнутих відводів трубопроводів на промислових підприємствах газовидобувної та інших галузях. Відомий спосіб контролю товщини стінок крутозагнутих відводів трубопроводів [А.А. Руднік. Експлуатація і технічне обслуговування газорозподільних станцій магістральних газопроводів. Довідник - Київ.: "Росток", 2003 - 576с] за яким замір товщини стінки необхідно проводити не менше ніж у чотирьох точках у розтягнутій зоні Недоліком такого способу є велика похибка в значенні виміряної товщини, що пов'язано з вимірюванням товщини стінок відводів в різних місцях (навіть для відводів діаметром 57мм похибка може сягати 1-1,5мм, особливо в разі не співвісності зовнішньої та внутрішньої поверхонь відводу), що ускладнює аналіз щорічного зменшення товщини стінки відводів та може приводити до невірних висновків. Найбільш близьким до технічного рішення, що пропонується, є спосіб визначення товщини стінок крутозагнутих відводів трубопроводів (НАОП 1.1.23-5.09-83 "Інструкція щодо контролю товщини стінок надземних газопроводів, технологічної обв'язки ГРС, трубопроводів КС і гребінок підводних переходів магістральних газопроводів") згідно з яким щорічні вимірювання виконуються не менше трьох раз на двох вибраних ділянках: на зовнішній та внутрішній твірних відводів. Результати вимірювань для кожного типорозміру відводів заносяться до відповідних таблиць. Граничні відхилення товщини стінки не повинні перевищувати значення допустимих мінусових допусків, вказаних у нормативних документах. Недоліком такого способу є недоцільність щорічного контролю відводів через можливу похибку вимірювань 1мм та фактичну щорічну швидкість зменшення товщини стінок відводів згідно досвіду експлуатації, яка менша за регламентовану 0,150,3мм. У разі швидкості зносу 0,15-0,Змм на рік зменшення товщини стінки таких відводів сягало б 4-9мм, що відповідає самій товщині стінки відводів. Задачею корисної моделі є підвищення якості контролю фактичних товщин стінок у крутозагнутих відводах за рахунок зміни схеми вимірювання, збільшення точності вимірювань, а також створення графічної бази даних фактичних товщин стінок у крутозагнутих відводах для обґрунтування періодичності контролю. Поставлена задача вирішується тим, що в способі контролю товщини стінок крутозагнутих відводів трубопроводів з використанням ультразвукових хвиль вимірювання виконуються в п'яти точках, одна з яких має чітко фіксовані координа CM ю ю 00 8552 через наявність штампу у бік на 10-15мм за годинниковою стрілкою в напрямку потоку газу. Спочатку виконуються вимірювання в точці В. Після цього виконуються вимірювання товщини в чотирьох точках, рівномірно розташованих в зоні 1. Періодичний контроль товщини стінки у точці В дозволяє простежити з високою точністю динаміку зменшення товщини стінки відводу за рахунок виникнення гладких ерозійно-абразивних розмивів стінки в зоні зміни напрямку потоку газу. Вимірювання товщини в решти чотирьох точках зі змінними координатами дозволяє виявляти виразкові ушкодження, які можуть утворюватись в місцях поверхневих та підповерхневих дефектів, що знаходяться в зоні контролю. За даними вимірювань створюється комп'ютерна база даних для відводів різних номінальних розмірів за якою будується графічний розподіл товщин стінок відводів одного типорозміру, що дозволяє виконати порівняльний аналіз зменшення товщини стінок відводів одного типорозміру на об'єктах з різним терміном експлуатації та спрогнозувати безпечні терміни періодичності їх контролю. ти, а результати вимірювань використовуються для створення графічної бази даних товщин стінок для різних типів відводів. Позитивним результатом від використання способу є забезпечення високої' точності контролю та зменшення його обсягів. На Фіг. показана схема вимірювання товщини сгїнки крутозагнутих відводів трубопроводів. Зоні 1, де виконуються вимірювання, для труби діаметром D має розміри Dx1,5D no поверхні труби. В зоні 1 знаходиться слід від штампу, де вимірювання не проводяться. Точка В має чітко фіксовані координати і знаходиться на лінії перетину площини YOcc з зовнішньою поверхнею відводу та зміщена в бік за годинниковою стрілкою на 10мм від зовнішньої твірної відводу. Вісь 0Y - пряма, яка є лінією перетину двох площин, що проходять через торці відводу І та II. Спосіб використовується таким чином. На зовнішній поверхні крутозагнутого відводу діаметром D визначається зона 1 розмірами Dx1,5D, в якій виконуються п'ять вимірювань товщини стінки з допомогою ультразвукового товщиноміра. В місці, де знаходиться слід від штампу, вимірювання не проводяться. Фіксуються координати однієї з п'яти точок - точки В. Вона знаходиться в колі еліпса розміром Dx1,5D та зміщена СтдЬёшттпу Напрямок руху газу Фіг Комп'ютерна верстка М. Мацепо Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Киів-42, 01601
